Стабилизаторы серии К1278

В [17] были опубликованы справочные сведения о регулируемых стабилизаторах этой серии (К1278ЕР1А- К1278ЕР1Д). Здесь [18,19] описаны стабилизаторы К1278ЕН1.5АП, К1278ЕН1.8АП, К1278ЕН2.5АП, К1278ЕН3.3АП, К1278ЕН1.5БП, К1278ЕН1.8БП, К1278ЕН2.5БП, К1278ЕН3.3БП, К1278ЕН1.5ВП, К1278ЕН1.8ВП, К1278ЕН2.5ВП, К1278ЕН3.3ВП, К1278ЕН5ВП, К1278ЕН1.5ГП, К1278ЕН1.8ГП, К1278ЕН2.5ГП, К1278ЕН3.3ГП, К1278ЕН5ГП К1278ЕН1.5ДП, К1278ЕН1.8ДП, К1278ЕН2.5ДП, К1278ЕН3.3ДП, К1278ЕН5ДП с фиксированными значениями входного напряжения.

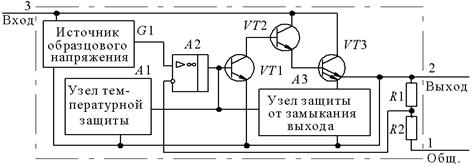

Эти приборы разработаны на базе регулируемых стабилизаторов и содержат встроенный резистивный делитель, определяющий выходное напряжение. Функциональная схема стабилизатора фиксированного напряжения показана на рис. 75.

Рис. 75

Приборы рассматриваемой группы имеют все функции защиты, присущие прототипу, и выпускаются в аналогичных пластмассовых корпусах для обычного (с индексом П) монтажа в соответствии с табл. 4. Цоколевка изменилась незначительно – вывод 1 «Управление» стал «Общим».

таблица 4

Зарубежные аналоги стабилизаторов указаны в этой же таблице.

Основные технические характеристики при температуре
кристалла 25 ºС

Верхняя граница интервала входного напряжения*, В, для стабилизаторов с буквенным индексом

А………………………………………………………………. 9

Б………………………………………………………………… 7

В, Г, Д…………………………………………………………...……12

Рабочий ток нагрузки, мА, для стабилизаторов с буквенным индексом

А……………………………….……………………...……. 10…500

Б……………………………………………………..……… .10…800

В………………………………………….………………….. 10…1000

Г……………………………………………………………… 10…3000

Д…………………………………………………...………… 10…5000

Выходное напряжение (номинальное значение), В, для

К1278ЕН1.5АП; К1278ЕН1.5БП; К1278ЕН1.5ВП; К1278ЕН1.5ГП; К1278ЕН1.5ДП…………………………………………………………1,5

К1278ЕН1.8АП; К1278ЕН1.8БП; К1278ЕН1.8ВП; К1278ЕН1.8ГП; К1278ЕН1.8ДП…………………………………………………………1,8

К1278ЕН2.5АП; К1278ЕН2.5БП; К1278ЕН2.5ВП; К1278ЕН2.5ГП; К1278ЕН2.5ДП……………………………………………………………2,5

К1278ЕН3.3АП; К1278ЕН3.3АП; К1278ЕН3.3АП; К1278ЕН3.3АП; К1278ЕН3.3АП.............................................................................................3,3

К1278ЕН5ВП; К1278ЕН5ГП; К1278ЕН5ДП……………..……… 5

Отклонение выходного напряжения, %, от номинального, во всем интервале рабочего напряжения и тока..±2

Нестабильность выходного напряжения по входному (в рабочем интервале), %, не более, для стабилизаторов с буквенным индексом

А…………………………………………………………………….0,6

Б…………………………………………………..…………………0,2

В, Г, Д…………………………………………………...………….0,3

Нестабильность выходного напряжения по току нагрузки (в рабочем интервале), %, не более для стабилизаторов с буквенными индексом

А, Б…………………………………………………………………0,6

В, Г……………………………………………………………..…..0,4

Д………………………………………………………..…………..0,5

Минимальное падение напряжения на стабилизаторе, В, при максимальном токе нагрузки для приборов с буквенным индексом

А, Г……………………………………………….…..…..…………1,4

Б, В………………..…………………..………………………….....1,3

Д……………………………………………………………………..1,5

Собственный потребляемый ток, мА, не более, для стабилизаторов с буквенным индексом

А, Б………………………………………….……………..…………10

В, Г, Д…………………………………………………………...……13

Порог ограничения тока нагрузки (типовое значение), А, для стабилизаторов с буквенным индексом

А ……………………………………………………………………..1

Б, В……………………………………………………………….......2

Г……………………………………………………………………..4,5

Д……………………………………………………..………………6,5

Тепловое сопротивление кристалл-корпус, ºС/Вт, для стабилизаторов в корпусе КТ-28-2..….5

Тепловое сопротивление кристалл- окружающая среда, ºС/Вт, для стабилизаторов в корпусе

КТ-26…………………………………………………..……………160

КТ-28-2………………………………………………………………60

* Нижняя граница интервала одинакова для всех стабилизаторов и равна выходному напряжению плюс 1,5 В.

Предельно допустимые значения

Наибольшее входное напряжение, В, для стабилизаторов с буквенным индексом

А …………………………………………...…………………………9

Б……………………………………………………………………….7

В, Г, Д……………………………………………….…..……………12

Наибольший ток нагрузки, А, для стабилизаторов с буквенным индексом

А ……………………………………………………...…………….0,5

Б……………………………………………………..………….…..0,8

В………………………………………………………………………1

Г……………………………………………………..………………..3

Д………………………………………..…………………………….5

Максимальная температура кристалла ºС…………………………….150

Рабочий диапазон температуры окружающей среды, ºС……-10…+70

Типовая схема включения стабилизаторов с фиксированным выходным напряжением показана на рис. 76

На рис.76 указано: С1-10 мк×16 В; С2-22 мк×16 В; DA1-К1278ЕН5Б.
