Функциональные преобразователи на основе использования нелинейных свойств ВАХ полупроводниковых приборов

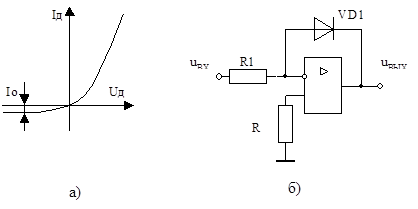

Аппроксимация ВАХ диода (рис.1.5, а):

, (5.6)

где Io — обратный ток диода, j_т — темновой потенциал p-n перехода, j_т » (23¸25) мВ.

Рис. 5.5

Схема функционального преобразователя на основе использования нелинейных свойств ВАХ диода представлена на рис.1.5, б. Выходное напряжение:

, (5.7)

где

. (5.8)

Из (1.8) получаем:

(5.9)

или

, (5.10)

где А и В — масштабные коэффициенты.

Для положительных значений u_ВХ схема осуществляет логарифмирование входного сигнала и поэтому получила название логарифматора на ОУ.

Недостатки схемы:

1. низкая температурная устойчивость, что связано с влиянием температуры на поведение ВАХ полупроводниковых диодов;

2. малый диапазон изменения выходного напряжения, определяемый падением напряжения на диоде.

Установка в последовательную цепь нескольких полупроводниковых диодов позволяет увеличить коэффициент передачи схемы (т.е. диапазон выходного сигнала).
