Согласование измерительного преобразователя с различными чувствительными элементами

Блокирование измерительного процесса

При проведении измерений в динамической системе существуют такие интервалы времени, когда значения входного измеряемого параметра остаются неизменными. Поэтому интеллектуальные датчики, как правило, имеют схему, регистрирующую отличия текущего отсчета от предыдущего (предыдущих). Если отличия в измеренных данных невелики (единицы младших разрядов), то информация в ОЗУ датчика не обновляется.

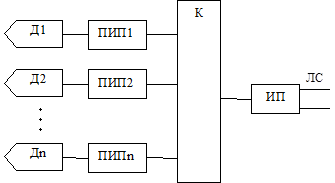

При установке измерительного преобразователя в непосредственной близости от объекта измерения, в котором контролируются несколько разнородных параметров (давление, температура и т.д.), функции преобразования этих параметров в нормализованный измерительный сигнал могут возложены на один преобразователь (ИП). При этом на входе преобразователя устанавливается коммутатор (К) и совокупность первичных преобразователей информации (ПИПn) от датчиков в нормализованные электрические сигналы, пригодные для дальнейшего использования (рис.2.2).

Рис. 14.2
