Тема 1.3. Обмотки якорей машин постоянного тока

Обмотки якорей машин постоянного тока можно подразделить на три вида:

1. петлевые (параллельные) — простые и сложные;
2. волновые (последовательные) — простые и сложные;
3. комбинированные (параллельно-последовательные).

Обмотки могут быть правоходовыми или левоходовыми в зависимости от направления движения при обходе проводов обмотки; однократно замкнутыми или многократно замкнутыми — в зависимости от количества самостоятельно замкнутых частей в обмотке; однослойными или двухслойными, катушечными или стержневыми — в зависимости от конструктивного выполнения обмотки. Схемы обмоток якорей обычно представляются в предположении, что цилиндрическая поверхность якоря разрезается вдоль оси машины в любом месте и разворачивается на плоскость. При этом изображаются все провода обмотки, магнитные полюса машины, пластины коллектора, щетки и направления токов в проводах обмотки.

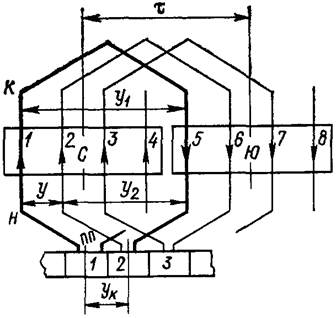

Рис 1.3. Схема построения простой правоходовой петлевой обмотки якоря. Н – начало провода: К – конец провода: ПП – последний провод.
