Тема 4.2. Электромагнитный момент и механические характеристики АД

Электромагнитный момент асинхронного двигателя создается взаимодействием тока в обмотке ротора с вращающимся магнитным полем. Электромагнитный момент М пропорционален электромагнитной мощности:

М = Р_эм/ω₁, (4.1)

где (4.2)

— угловая синхронная скорость вращения.

Подставив в (4.1) значение электромагнитной мощности получим

(4.3)

т. е. электромагнитный момент асинхронного двигателя пропорционален мощности электрических потерь в обмотке ротора.

Если значение тока ротора подставить в (4.3), то получим формулу электромагнитного момента асинхронной машины (Н-м):

(4.4)

Параметры схемы замещения асинхронной машины r₁, r'₂ , х₁ и х'₂, входящие в выражение (4.4), являются постоянными, так как их значения при изменениях нагрузки машины остается практически неизменными. Также постоянными можно считать напряжение на обмотке фазы статора U₁ и частоту f₁. В выражении момента М единственная переменная величина — скольжение s, которое для различных режимов работы асинхронной машины может принимать разные значения в диапазоне от + ∞ до – ∞.

Рассмотрим зависимость момента от скольжения M=f(s) при U₁ = const, f₁ = const и постоянных параметрах схемы замещения. Эту зависимость принято называть механической характеристикой асинхронной машины. Анализ выражения (4.4), представляющего собой аналитическое выражение механической характеристики M=f(s), показывает, что при значениях скольжения s = 0 и s = ∞ электромагнитный момент М = 0. Из этого следует, что механическая характеристика M=f(s) имеет максимум.

Для определения величины критического скольжения s_кр, соответствующего максимальному моменту, необходимо взять первую производную от (4.4) и приравнять ее нулю: dм/ds = 0. В результате

(4.5)

Подставив значение критического скольжения (по 4.5) в выражение электромагнитного момента (4.4), после ряда преобразований получим выражение максимального момента (Н-м):

(4.6)

В (4.5) и (4.6) знак плюс соответствует двигательному, а знак минус — генераторному режиму работы асинхронной машины.

Для асинхронных машин общего назначения активное сопротивление обмотки статора r₁ намного меньше суммы индуктивных сопротивлений: r₁ « (x₁+ х'₂). Поэтому, пренебрегая величиной r₁, получим упрощенные выражения критического скольжения

s_кр ≈ ± r'₂/(x_l+x'₂), (4.7)

и максимального момента (Н-м)

(4.8)

Анализ выражения (4.6) показывает, что максимальный момент асинхронной машины в генераторном режиме больше, чем в двигательном (М_мах.г > М_мах.д). На рис. 4.6. показана механическая характеристика асинхронной машины M=f(s) при U₁ = const. На этой характеристике указаны зоны, соответствующие различным режимам работы: двигательный режим (0 < s ≤ 1), когда электромагнитный момент М является вращающим; генераторный режим (– ∞ <s < 0)и тормозной режим противовключением (1 < s < + ∞), когда электромагнитный момент М является тормозящим.

Из (4.4) следует, что электромагнитный момент асинхронного двигателя пропорционален квадрату напряжения сети: .

Это в значительной степени отражается на эксплуатационных свойствах двигателя: даже небольшое снижение напряжения сети вызывает заметное уменьшение вращающего момента асинхронного двигателя. Например, при уменьшении напряжения сети на 10% относительно номинального (U₁ = 0,9U_ном) электромагнитный момент двигателя уменьшается на 19%:

M' = 0,9²M = 0,81M,

где М— момент при номинальном напряжении сети, а M'—момент при пониженном напряжении.

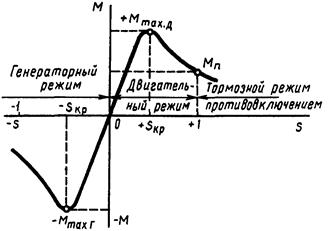

Рис. 4.6. Зависимость режимов работы асинхронной машины от скольжения

Для анализа работы асинхронного двигателя удобнее воспользоваться механической характеристикой M=f(s), представленной на рис. 4.7.

Рис 4.7. Зависимость электромагнитного момента асинхронного двигателя от скольжения

При включении двигателя в сеть магнитное поле статора, не обладая инерцией, сразу же начинает вращение с синхронной частотой n₁, в то же время ротор двигателя под влиянием сил инерции в начальный момент пуска остается неподвижным (n₂ = 0) и скольжение s = 1.

Подставив в (4.4) скольжение s = 1, получим выражение пускового момента асинхронного двигателя (Н-м):

(4.9)

Под действием этого момента начинается вращение ротора двигателя, при этом скольжение уменьшается, а вращающий момент возрастает в соответствии с характеристикой М = f(s). При критическом скольжении s_кр, момент достигает максимального значения М_мах

С дальнейшим нарастанием частоты вращения (уменьшением скольжения) момент М начинает убывать, пока не достигнет установившегося значения, равного сумме противодействующих моментов, приложенных к ротору двигателя: момента х.х. M₀ и полезного нагрузочного момента (момента на валу двигателя) М₂, т. е.

М = М₀ + М₂ = М_ст (4.10)

Следует иметь в виду, что при скольжениях, близких к единице (пусковой режим двигателя), параметры схемы замещения асинхронного двигателя заметно изменяют свои значения. Объясняется это в основном двумя факторами: усилением магнитного насыщения зубцовых слоев статора и ротора, что ведет к уменьшению индуктивных сопротивлений рассеяния х₁ и х'₂, и эффектом вытеснения тока в стержнях ротора, что ведет к увеличению активного сопротивления обмотки ротора r'₂. Поэтому параметры схемы замещения асинхронного двигателя, используемые при расчете электромагнитного момента по (4.4), (4.6) и (4.8

Статический момент М равен сумме противодействующих моментов при равномерном вращении ротора (n₂ = const). Допустим, что противодействующий момент на валу двигателя М₂ соответствует номинальной нагрузке двигателя. В этом случае установившийся режим работы двигателя определится точкой на механической характеристике с координатами М = М_ном и s = s_ном

где М_ном и s_ном — номинальные значения электромагнитного момента и скольжения.

Из анализа механической характеристики также следует, что устойчивая работа асинхронного двигателя возможна при скольжениях меньше критического (s < s_кр,), т. е. на участке ОА механической характеристики. Дело в том, что именно на этом участке изменение нагрузки на валу двигателя сопровождается соответствующим изменением электромагнитного момента. Так, если двигатель работал в номинальном режиме (М_ном; s_ном), то имело место равенство моментов: М_ном = М₀ + М₂. Если произошло увеличение нагрузочного момента М₂ до значения M'₂, то равенство моментов нарушится, т. е. М_ном < М₀ + M'₂, и частота вращения ротора начнет убывать (скольжение будет увеличиваться). Это приведет к росту электромагнитного момента до значения М' = М₀ + M'₂ (точка В), после чего режим работы двигателя вновь станет установившимся. Если же при работе двигателя в номинальном режиме произойдет уменьшение нагрузочного момента до значения М''₂ , то равенство моментов вновь нарушится, но теперь вращающий момент окажется больше суммы противодействующих: М_ном > М₀ + М''₂ . Частота вращения ротора начнет возрастать (скольжение будет уменьшаться), и это приведет к уменьшению электромагнитного момента М до значения М" = М₀ + М"₂ (точка С); устойчивый режим работы будет вновь восстановлен, но уже при других значениях М и s.

Работа асинхронного двигателя становится неустойчивой при скольжениях s ≥ s_кр. Так, если электромагнитный момент двигателя М = М_мах, а скольжение s = s_кр, то даже незначительное увеличение нагрузочного момента М₂, вызвав увеличение скольжения s, приведет к уменьшению электромагнитного момента М. За этим последует дальнейшее увеличение скольжения и т. д., пока скольжение не достигнет значения s = 1, т. е. пока ротор двигателя не остановится.

Таким образом, при достижении электромагнитным моментом максимального значения наступает предел устойчивой работы асинхронного двигателя. Следовательно, для устойчивой работы двигателя необходимо, чтобы сумма нагрузочных моментов, действующих на ротор, была меньше максимального момента: М_ст =(М₀ + М₂)< М_мах. Но чтобы работа асинхронного двигателя была надежной и чтобы случайные кратковременные перегрузки не вызывали остановок двигателя, необходимо, чтобы он обладал перегрузочной способностью. Перегрузочная способность двигателя λ. определяется отношением максимального момента М_мах к номинальному М_ном. Для асинхронных двигателей общего назначения перегрузочная способность составляет λ = M_maх/M_ном = 1,7÷2,5.

Следует также обратить внимание на то, что работа двигателя при скольжении s < s_кр, т. е. на рабочем участке механической характеристики, является наиболее экономичной, так как она соответствует малым значениям скольжения, а следовательно, и меньшим значениям электрических потерь в обмотке ротора Р_э2 = sР_эм
