МАГНИТОГИДРОДИНАМИЧЕСКОЕ ПРЕОБРАЗОВАНИЕ ЭНЕРГИИ

К одной из центральных физико-технических задач энергетики относится создание магнитогидродинамикеских генераторов (МГД-генераторов), непосредственно преобразующих тепловую энергию в электрическую. Возможности практической реализации такого рода пре­образования энергии в широких промышленных масшта­бах появляются в связи с успехами в атомной физике, физике плазмы, металлургии и ряде других областей.

Непосредственное преобразование тепловой энергии в электрическую позволяет существенно повысить эффек­тивность использования топливных ресурсов.

Для современной электроэнергетики большое значе­ние имеет открытый Фарадеем закон электромагнитной индукции, который утверждает, что в проводнике, движущемся в магнитном поле, индуцируется ЭДС. При этом проводник может быть твердым, жидким или газо­образным. Область науки, изучающая взаимодействие между магнитным полем и токопроводящими жидкостя­ми или газами, называется магнитогидродинамикой.

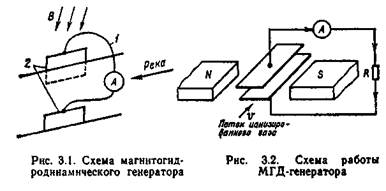

Еще Кельвин показал, что движение в устье реки соленой воды в магнитном поле Земли вызывает появ­ление ЭДС. Схема такого МГД-генёратора Кельвина по­казана на рис. 3

магнитной индукции сила тока в проводниках 1, присое­диненных к пластинам 2, опущенным в воду вдоль бере­гов реки, пропорциональна индукции магнитного поля. Земли и скорости течения соленой морской воды в реке. При изменении направления течения воды в реке изменялось также и направление электрического тока в про­водниках между пластинами.

Принципиальная схема действия современного МГД-генератора (рис. 3.2) мало отличается от приведенной на рис. 3.1. В рассматриваемой схеме между металличе­скими пластинам, расположенными в сильном магнит­ном поле, пропускается струя ионизированного газа, обладающего кинетической энергией направленного дви­жения частиц. При этом в соответствии с законом элек­тромагнитной индукции появляется ЭДС, вызывающая протекание электрического тока между электродами внутри канала генератора и во внешней цепи. Поток ионизированного газа — плазмы — тормозится под дей­ствием электродинамических сил, возникающих при взаимодействии протекающего в плазме тока и магнит­ного потока, Можно провести аналогию между возникающими силами и силами торможения, действующими со стороны рабочих лопаток паровых и газовых турбин на частички пара или газа. Преобразование энергии и про­исходит путем совершения работы по преодолению сил торможения.

Если какой-либо газ нагреть до высокой температу­ры (я*3000°С), увеличив тем самым его внутреннюю энергию и превратив в электропроводное вещество, то при последующем расширении газа в рабочих каналах МГД-генератора произойдет прямое преобразование теп­ловой энергии в электрическую.

МГД-генератор с паросиловой установ­кой. Принципиальная схема МГД-генератора с пароси­ловой установкой показана на рис. 3.3. В камере сгора­ния сжигается органическое топливо, получаемые при этом продукты в плазменном состоянии с добавлением присадок направляются в расширяющийся канал МГД-

генератора. Сильное магнит­ное поле создается мощными электромагнитами. Темпера­тура газа в канале генерато­ра должна быть не ниже 2000°С, а в камере сгорания 2500—2800°С. Необходи­мость ограничения мини­мальной температуры газов, покидающих МГД-генерато-ры, вызывается настолько значительным уменьшением электропроводности газов при температурах ниже 2000°С, что у них практиче­ски исчезает магнитогидро-динамическое взаимодейст­вие с магнитным полем.

Теплота отработанных в МГД-генераторах газов вна­чале используется для подо­грева воздуха, подаваемого в камеру сгорания топлива, и, следовательно, повышения эффективности процесса его сжигания. Затем в паросиловой установке теплота расходуется на образование пара и доведение его пара­метров до необходимых величин.

Выходящие из канала МГД-генератора газы имеют температуру примерно 2000°С, а современные теплообменники, к сожалению, могут работать при температу­рах, не превышающих 800°С, поэтому при охлаждении газов часть теплоты теряется.

На рис. 3.4 (см. форзац II) схематически показаны основные элементы МГД-электростанции с паросиловой установкой и их взаимосвязи.

Трудности в создании МГД-генераторов состоят в по­лучении материалов необходимой прочности. Несмотря на статические условия работы, к материалам предъяв­ляют высокие требования, так как они должны длитель­но работать в агрессивных средах при высоких темпера­турах (2500—2800°С). Для нужд ракетной техники соз­даны материала, ^способные работать в таких условиях, однако они могут работать непродолжительное время -^ в течение минут. Продолжительность работы промыш­ленных энергетических установок должна исчисляться, по крайней мере, месяцами.

Жаростойкость зависит не только от материалов, но и от среды. Например, вольфрамовая нить в электриче­ской лампе при температуре 2500—2700°С может рабо­тать в вакууме или среде нейтрального газа несколько тысяч часов, а в воздухе расплавляется через несколько секунд.

Понижение температуры плазмы добавлением к ней присадок вызывает повышенную коррозию конструкци­онных материалов. В настоящее время созданы материа­лы, которые могут работать длительно при температуре 2200—2500^СС (графит, окись магния и др-К однако они не способны противостоять механическим напряжениям.

Несмотря на достигнутые успехи, задача создания материалов для МГД-генератора пока не решена. Ве­дутся также поиски газа с наилучшими свойствами. Гелий с небольшой добавкой цезия при температуре 2000°С имеет одинаковую проводимость с продуктами сгорания минерального топлива при температуре 2500^РС. Разработан проект МГД-генератора, работающего по замкнутому циклу, в котором гелий непрерывно цирку­лирует в системе.

Для работы МГД-генератора необходимо создавать сильное магнитное поле, которое можно получить про­пусканием огромных токов по обмоткам. Во избежание сильного нагревания обмоток и потерь энергии в них сопротивление проводников должно быть по возможно­сти наименьшим. Поэтому в качестве таких проводников целесообразно использовать сверхпроводящие мате­риалы.

МГД-генераторы с ядерными реактора-м н. Перспективны МГД-генераторы с ядерными реак­торами, используемыми для нагреваний газов и их тер­мической ионизации. Предполагаемая схема такой уста­новки показана на рис. 3.5.

Трудности создания МГД-генератора с ядерным ре­актором состоят в том, что современные тепловыделя­ющие элементы, содержащие уран и покрытые окисью

магния, допускают темпе­ратуру, не намного пре­вышающую 600°С, в то время как для ионизации газов необходима темпе­ратура, равная примерно 2000°С.

Первые опытные кон­струкции, МГД-генерато-ров имеют пока высокую стоимость. В будущем можно ожидать сущест­венного снижения их стои­мости, что позволит ус­пешно использовать МГД-генераторы для покрытия пи­ков нагрузки в энергосистемах, т. е. в режимах относи­тельно непродолжительной работы. В этих режимах КПД не имеет решающего значения и МГД-генераторы могут использоваться и без паросиловой пристройки.

В настоящее время в СССР сооружены мощные опытно-промышленные образцы МГД-преобразователей энергии, на которых ведутся исследования по совершен­ствованию их конструкции и созданию эффективных МГД-электростанций, конкурентоспособных с обычны­ми электростанциями.
