СХЕМЫ ИСПОЛЬЗОВАНИЯ ЭНЕРГИИ ПРИЛИВОВ

Читайте также:
  1. А). Вопрос об «асимметрии правил допустимости доказательств» (или возможности использования доказательств, полученных с нарушением закона, стороной защиты).
  2. Анализ использования материальных ресурсов.
  3. Анализ использования рабочего времени. Другие оперативные данные
  4. Анализ использования технологического оборудования.
  5. Анализ использования фонда заработной платы
  6. Анализ использования фонда рабочего времени.
  7. Анализ обеспеченности предприятия основными средствами производства, интенсивности и эффективности их использования.
  8. АНАЛИЗ ПРОИЗВОДСТВА И ИСПОЛЬЗОВАНИЯ ПРОДУКЦИИ ЖИВОТНОВОДСТВА
  9. Анализ товарного обеспечения торгового процесса и эффективности использования товарных ресурсов.
  10. Анализ фонда заработной платы и эффективности его использования.

Периодические повышения и понижения уровня моря при прили­вах и отливах определяются силами притяжения Земля — Луна — Солнце и центробежными силами. Приливы обычно происходят два раза в сутки, чередование максимума и минимума приливов происходит через 6 часов 12 минут. Время прилива каждые сутки смещается на 50 минут. Продолжительность полного цикла составляет 29,53 суток. Наибольшая величина прилива т. е. разность максимального уровня при приливе и минимального уровня при отливе в открытом океане составляет 2 м и значительно увеличивается у побережья, в проливах и узких заливах. Наибольшая в мире величина прилива (19,0 м) на­блюдается в заливе Фанди на Канадском побережье Атлантического океана. В СССР на побережье Охотского моря величина прилива в различных пунктах побережья составляет от 2 до 14,0 м, на побережье Кольского полуострова от 4 до 10 м.

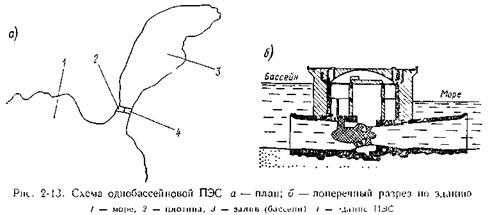

Простейшей является однобассейная схема использования энергии приливов (рис 2-13). При наличии удобного естественного залива или фиорда который может быть отделен от моря плотиной и зданием ПЭС, он используется в качестве бассейна, наполняемого в часы прилива и oпорожняемого в часы отлива. На ПЭС предусматривают холостой водосброс. Например часть плотины делается водосливной или для холостого сброса воды используется здание ПЭС. Тогда здание выполняется или водосливного типа с переливом воды через крышу здания или совмещенного типа с водосбросными отверстиями внутри здания.

В часы прилива уровень воды в море выше, чем в бассейне и при достаточном напоре ПЭС может вырабатывать электрическую энер­гию, пропуская через турбины воду из моря в бассейн. В часы отлива создается перепад уровней между бассейном и морем. При достаточ­ных напорах ПЭС вырабатывает электрическую энергию, пропуская через турбину воду из бассейна в море. При малых напорах ПЭС про­стаивает, обычно четыре раза в сутки. Часы работы ПЭС определя­ются временем наступления приливов и отливов и каждый день соот­ветственно смещаются на 50 минут.

На ПЭС устанавливаются обратимые агрегаты двустороннего дей­ствия, которые могут работать в турбинном и насосном режимах при движении воды из моря в бассейн и из бассейна на море. На ПЭС устанавливаются агрегаты капсульного типа (см гл 8) с горизонтальном валом.| На другом его конце располагается обратимая гидравлическая машина, которая может работать попеременно как турбина и как насос. На другом конце вала в металлической капсуле, обмываемой водой, размещается обратимая электрическая машина, которая может быть использована попеременно как генератор и как двигатель.

За время одного цикла отлива - прилива, т. е. в течение примерно половины суток можно выделить шесть периодов четыре рабочих и два простоя.

1. Агрегаты ПЭС включаются в работу в турбинном режиме при достаточно высоком экономически обоснованном напоре Вода прохо­дит через турбины из бассейна в море и ПЭС вырабатывает электри­ческую энергию и отдает ее в сеть. ПЭС работает до тех пор, пока напор не понизится до напора Н холостого хода.

2. Для быстрейшего опорожнения бассейна производится холо­стой сброс воды через водосливную плотину или через водосбросные отверстия здания ПЭС. Посредством перекачки воды насосами уро­вень воды в бассейне понижают ниже уровня воды в море. При работе насосов ПЭС потребляет электрическую энергию.

3 Период ожидания, в течение которого происходит процесс по­вышения уровня воды в море Агрегаты ПЭС простаивают до тех пор, пока не будет достигнут экономически обоснованный напор, при кото­ром выгодно включать турбины

Четвертый, пятый и шестой периоды отличаются от предыдущих тем, что вода будет проходить через турбины, затем через водослив и перекачивается насосами из моря в бассейны. Перекачка воды насо­сами происходит при низких напорах, а используется она при более высоких напорах. Такое насосное аккумулирование энергии оказыва­ется весьма выгодным. Выработка электроэнергии на перекачиваемой воде превышает потребление энергии из сети для работы насосов. В результате за счет насосного аккумулирования отдача энергии ПЭС увеличивается на 5—8 %

Потребление электроэнергии в электрических системах обычно характеризуется наличием двух регулярных пиков нагрузки — утреннего и вечернего, и двух снижений – ночью и в часы дневного обеденного периода.

Для приспособления отдачи энергии к режиму электропотребления наряду с сооружением ПЭС надо построить ГАЭС или ГЭС с водохранилищем.

Возможны и другие схемы использования энергии приливов. Если, например, использовать два соседних фиорда или разделить залив плотиной на два бассейна, то получим двухбассейную схему. Здание ПЭС с оборудованием размещается между бассейнами. Один бассейн можно соединить с морем при приливе, а второй при отливе. При этом между бассейнами будет разность уровней и ПЭС большую часть суток сможет иметь напор, достаточный для работы турбин. Такая схема менее экономична, чем однобассейновая.

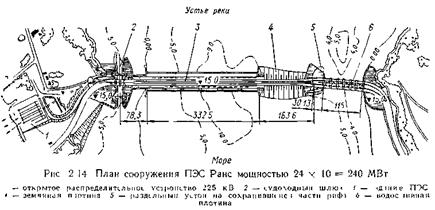

ПЭС Ранс и Кислогубская ПЭС построены по однобассепповой схеме. План ПЭС Ранс показан на рис 2-14. На ПЭС установлено 24 капсульных агрегата. ПЭС работает при амплитудах прилива 3,3— 13,5 м, при среднем значении 8,4 м. В составе сооружений ПЭС Ране имеется судоходный шлюз.

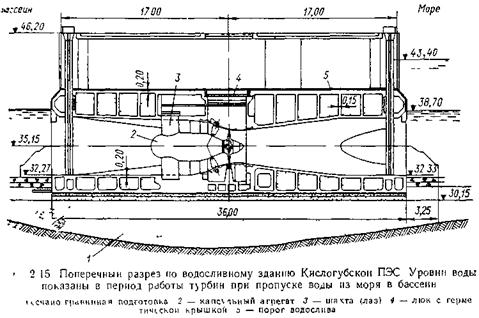

На рис. 2-15 представлен поперечный разрез здания Кислогубской ПЭС. При строительстве ПЭС был применен прогрессивный наплавной метод. В 100 км от Кислой Губы был изготовлен наплавной док — блок для размещения в нем агрегата. Блок был доставлен на понтонах в Кислую Губу и установлен на подготовленное основание без устройства перемычек

В СССР проведена предварительная проектная работа по Лумбовской ПЭС на Кольском полуострове мощностью 320 МВт и годовой выработкой электроэнергии около 800 млн. кВт-ч. Изучаются возмож­ности строительства на побережье Белого моря Мезенской ПЭС мощ­ностью 6 млн. кВт, и на побережье Охотского моря Тугурской ПЭС — 9 млн. кВт и Пенжинской ПЭС — 35 млн. кВт.
