На этом этапе осуществляется отображение элементов полученных ранее моделей классов в элементы моделей базы данных и приложений:

  • классы отображаются в таблицы;
  • атрибуты – в столбцы;
  • типы – в типы данных используемой СУБД;
  • ассоциации – в связи между таблицами (ассоциации "многие-ко-многим" преобразуются в ассоциации "один-ко-многим" посредством создания дополнительных таблиц связей);
  • приложения – в отдельные классы с окончательно определенными и связанными с данными в базе методами и атрибутами.

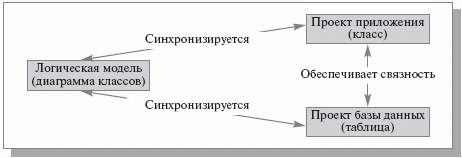

Поскольку модели базы данных и приложений строятся на основе единой логической модели, автоматически обеспечивается связность этих проектов (рис.12.12).


Рис. 12.12. Связь между проектами базы данных и приложений

В модель базы данных отображаются только перманентные классы, из которых удаляются атрибуты, не отображаемые в столбцах (например, атрибут типа " Общий объем продаж ", который получается суммированием содержимого множества полей базы данных). Некоторые атрибуты (например, АДРЕС ) могут отображаться в множество столбцов ( СТРАНА, ГОРОД, УЛИЦА, ДОМ, ПОЧТОВЫЙ ИНДЕКС ).

Для каждого простого класса в модели базы данных формируется отдельная таблица, включающая столбцы, соответствующие атрибутам класса.

Отображение классов подтипов в таблицы осуществляется одним из стандартных способов:

  • одна таблица на класс;
  • одна таблица на суперкласс;
  • одна таблица на иерархию.

В первом случае для каждого из классов создается отдельная таблица, между которыми затем устанавливаются необходимые связи. Во втором случае создается таблица для суперкласса, а затем в каждую таблицу подклассов включаются столбцы для каждого из атрибутов суперкласса. В третьем – создается единая таблица, содержащая атрибуты как суперкласса, так и всех подклассов (рис.12.13). При этом для выделения исходных таблиц подклассов в результирующую таблицу добавляется один или более дополнительных столбцов (на рисунке показан курсивом).




Рис. 12.13. Преобразование иерархии в таблицу



Разработка проекта базы данных осуществляется с использованием специального UML-профиля (Profile for Database Design), который включает следующие основные компоненты диаграмм:

  • таблица – набор записей базы данных по определенному объекту;
  • столбец – элемент таблицы, содержащий значения одного из атрибутов таблицы;
  • первичный ключ (РК) – атрибут, однозначно идентифицирующий строку таблицы;
  • внешний ключ (FK) – один или группа атрибутов одной таблицы, которые могут использоваться как первичный ключ другой таблицы;
  • обязательная связь – связь между двумя таблицами, при которой дочерняя таблица существует только вместе с родительской;
  • необязательная связь – связь между таблицами, при которой каждая из таблиц может существовать независимо от другой;
  • представление – виртуальная таблица, которая обладает всеми свойствами обычной таблицы, но не хранится постоянно в базе данных;
  • хранимая процедура – функция обработки данных, выполняемая на сервере;
  • домен – множество допустимых значений для столбца таблицы.

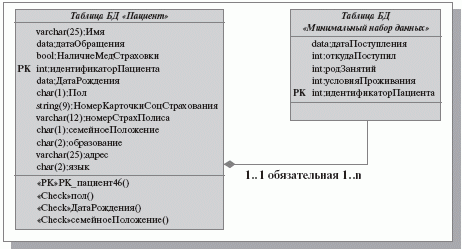

На рис.12.14 представлен фрагмент модели базы данных — две таблицы, соответствующие классам " пациент " (рис.12.3, рис.12.6) и " минимальный набор данных " (рис.12.8). Связь между ними обязательная, поскольку " минимальный набор данных " не может существовать без " пациента ".






Рис. 12.14. Фрагмент модели базы данных



На диаграммах указываются дополнительные характеристики таблиц и столбцов:

  • ограничения – определяют допустимые значения данных в столбце или операции над данными (ключ (PK,FK) – ограничение, определяющее тип ключа и его столбец; проверка (Check) – ограничение, определяющее правило контроля данных; уникальность (Unique) – ограничение, определяющее, что в столбце содержатся неповторяющиеся данные);
  • триггер – программа, выполняющая при определенных условиях предписанные действия с базой данных;
  • тип данных и пр.

Результатом этапа является детальное описание проекта базы данных и приложений системы.
