Учебный вопрос Особенности устройства коробок передач, их приводов управления
Руководитель занятия
учебный вопрос Особенности устройства коробок передач, их приводов управления

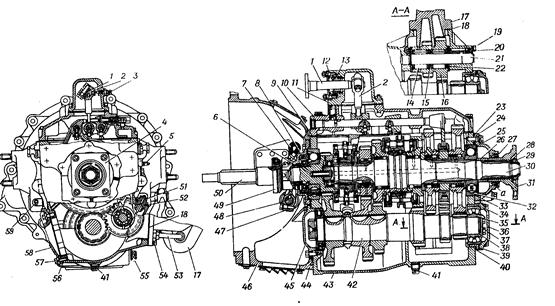

Коробка передач (КП) предназначена для изменения передаточных чисел в трансмиссии в целях получения тяговых усилий на ведущих колесах и на водометном движителе, а также скоростей движения машины в более широких пределах, чем это может быть обеспечено за счет изменения режимов работы двигателя. КП обеспечивает также движение машины задним ходом и отключение двигателя от трансмиссии. На машине установлена механическая, пятиступенчатая, трехходовая КП. Масло в КП заливается через горловину, расположенную на левой стенке картера. Горловина закрывается пробкой со встроенным указателем 51 (рис.1) уровня масла. В нижней части картера в бобышках завернуты сливные пробки 41 и 55. В пробку 55 вмонтирован магнит, который улавливает металлические частицы, находящиеся в масле. Во внутренней полости картера отлит маслонакопитель, куда при вращении шестерен забрасывается масло и по сверлению в стенке картера поступает в полость крышки первичного вала и на маслонагнетающее кольцо. С двух сторон картера 43 имеются люки, к одному из которых (левому по ходу машины) крепится маслоохладитель 17, ко второму — кронштейн 58 промежуточной опоры карданного вала привода водометного движителя. Для охлаждения масла в коробке передач имеется маслоохладитель. Маслоохладитель представляет собой радиатор и состоит из лотковой части и оребренного корпуса 4 (рис. 2), в котором выполнены каналы масляной 3 и водяной 6 магистралей. Маслоохладитель установлен таким образом, что его лотковая часть вплотную подходит к блоку шестерен заднего хода и охватывает его. При вращении шестерен масло забрасывается в масляную магистраль 3. 'Проходя через корпус 4 по каналу, масло отдает свое тепло алюминиевому корпусу. Охлажденное масло по трубке 5 возвращается в коробку передач. Рис. 1. Коробка передач: 1 – шток; 2 – рычаг; 3 – стопорный болт; 4 и 31 – фланцы; 5 и 59 – пресс-масленки; 6 и 27 –манжеты; 7 – шланг подвода смазки к муфте сцепления; 8 – крышка; 9 – прокладка верхней крышки; 10 – верхняя крышка коробки передач; 11 – корпус опоры штока; 12 – крышка шаровой опоры; 13 – сферическая опора; 14 – роликоподшипник; 15 – промежуточная втулка; 16 – блок шестерен заднего хода; 17 – маслоохладитель; 18 – прокладка; 19 – стопорная шайба; 20 – болт со штифтом; 21 –ось блока шестерен заднего хода; 22 и 38 – упорные шайбы; 23 - прокладка крышки подшипника вторичного вала; 24 – крышка переднего подшипника; 25 – регулировочные прокладки; 26 – распорная втулка; 28 – шайба; 29 – гайка крепления фланца; 30 – вторичный вал; 32 – передний шарикоподшипник вторичного вала; 33 – стопорное кольцо; 34 – гнездо переднего подшипника промежуточного вала; 35 - сферический роликоподшипник; 36 – крышка роликоподшипника; 37 – стопорная планка; 39 – прокладка крышки переднего подшипника промежуточного вала; 40 – прокладка гнезда переднего подшипника промежуточного вала; 41 – пробка маслосливного отверстия; 42 – промежуточный вал; 43 – картер коробки передач; 44 – прокладка крышки подшипника промежуточного вала; 45 – крышка подшипника промежуточного вала; 46 - картер сцепления; 47 – вилка выключения сцепления; 48 – вал вилки выключения сцепления; 49 – муфта выключения сцепления; 50 – первичный вал; 51 – указатель уровня масла; 52 – уплотнительная шайба; 53 – трубка; 54 – болт крепления маслоотделителя; 55 – магнитная пробка; 56 – уплотнительная прокладка; 57 – болт крепления кронштейна промежуточной опоры; 58 – кронштейн; а – проточка для установки уплотнителя
При движении на суше охлаждение корпуса охладителя осуществляется вентилятором, закрепленным на карданном валу привода четвертого моста. При движении на плаву охлаждение осуществляется забортной водой, которая, проходя по подводящему рукаву, каналу 6 и отводящему рукаву, охлаждает корпус охладителя. Движение воды через охладитель осуществляется за счет разрежения на входе в водометный движитель при его работе.

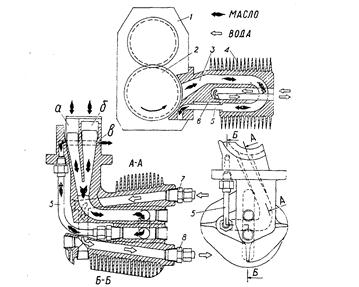

Рис. 2. Схема работы маслоохладителя коробки передач: 1 - коробка передач; 2 – шестерня коробки передач; 3 – напорная магистраль; 4 корпус маслоохладителя; 5 – трубка слива масла; 6 –магистраль забортной воды; 7 – штуцер подвода воды в маслоохладитель; 8 – штуцер отвода воды из маслоохладителя; а и б - маслоприемные лотки маслоохладителя; в – магистраль слива масла из маслоохладителя в коробку передач
Первичный вал КП выполнен заодно с шестерней; его передней опорой является шариковый подшипник, расположенный в расточке коленчатого вала. На передний конец вала с упором в торец шестерни посажены шарикоподшипник и масло-нагнетающее кольцо, стопорящееся от проворачивания на валу шариком. Пакет стягивается кольцевой гайкой, поясок которой раскернивается в пазы вала и таким образом стопорится. Маслонагнетающее кольцо на наружной поверхности имеет правую, трехзаходную винтовую нарезку, по которой масло попадает в нагнетательную полость. Осевой люфт первичного вала регулируется набором стальных прокладок толщиной 0,2 и 0,3 мм, устанавливаемых между торцом крышки первичного вала и наружной обоймой подшипника. Промежуточный вал выполнен заодно с венцами шестерен первой, второй передач и передачи заднего хода. На заднем конце вала напрессованы шестерни и третьей и четвертой передач и шестерня привода промежуточного вала. Вторичный вал в сборе с шестернями и синхронизаторами установлен соосно с первичным валом. Все шестерни вала установлены на роликовых подшипниках. Шестерни четвертой и третьей передач в осевом направлении закреплены замковой шайбой с внутренними шлицами, которая установлена в выточке вала таким образом, что ее шлицы расположены против шлицев вала, и застопорена от проворачивания подпружиненной замковой шпонкой. По оси вала просверлен канал для подвода смазки по радиальным отверстиям к подшипникам шестерен. Масло в канал подается маслонагнетающим кольцом. Для безударного переключения второй, третьей, четвертой и пятой передач имеются два пальчиковых синхронизатора инерционного типа. Синхронизатор состоит из двух конусных колец, жестко связанных между собой пальцами с развальцованными концами, каретки с сухарями и пружинами. Пальцы в средней части имеют конические блокирующие поверхности. Механизм переключения передач смонтирован в верхней крышке коробки передач и состоит из трех штоков, трех вилок переключения, двух головок штоков, трех фиксаторов, предохранителя включения первой передачи и заднего хода и замка штоков. Замок штоков состоит из двух пар шариков и штифта. Шарики располагаются между штоками во втулках, штифт находится в сверлении среднего штока между шариками. Диаметры шариков и расстояния между штоками выбраны таким образом, что при перемещении любого штока из нейтрального положения шарики выходят из лунок перемещаемого штока и входят в лунки неподвижных штоков, блокируя их. Сверху на крышку механизма переключения устанавливается корпус опоры рычага со штоком, перемещающимся в сферической опоре. С правой стороны опоры ввернут стопорный болт который фиксирует рычаг в нейтральном положении. В рабочем положении болт должен быть вывернут.

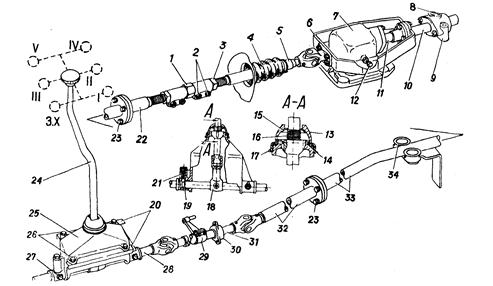

Привод переключения передач служит для дистанционного переключения передач в коробке передач с места механика-водителя. Переключение передач осуществляется с помощью рычага 24 (рис. 3), установленного в сферическом гнезде картера 25. Картер крепится болтами 26 к кронштейну 20, приваренным к днищу корпуса машины. Рычаг 24 прижат к гнезду пружиной 16 и удерживается от проворачивания вокруг вертикальной оси штифтами 14. Нижний конец рычага находится в зацеплении с поводком 18, закрепленным на переднем валике 28. Валик установлен в отверстиях, выполненных в приливах картера. В переднем приливе картера установлен шариковый фиксатор с шариком 19 и пружиной 21, фиксирующий нейтральное положение рычага переключения передач. В опоре установлен шток 77, жестко соединенный с промежуточным штоком 10 и рамкой 6. Передний валик 28 соединен с рамкой б тягами 31, 32, 33, 22 к 5 с тремя карданными шарнирами и тремя опорами. Тяги 22 и 5 соединены регулировочной муфтой 7. Тяга 33 имеет фланцевое соединение с тягами 32 и 22. Каждое фланцевое соединение крепится четырьмя болтами 23. Рис. 3. Привод переключения передач: 1- регулировочная муфта; 2 – стяжные болты; 3 – контргайка; 4 – уплотнитель; 5, 22, 31, 33 – тяги; 6 – рамка; 7 – опора штока переключения передач; 12 – стопорный болт; 13 – колпак; 14 – штифт; 15 – тарелка пружины; 16 и 21 – пружины; 17 – гайка; 18 – поводок; 19 – фиксирующий шарик; 20 – кронштейны; 23 и 26 – болты; 24 – рычаг переключения передач; 25 – картер рычага переключения передач; 27 – пресс-масленка; 28 – передний валик привода; 29 – блокирующий рычаг противоскатного устройства; 30 – шаровая опора; 34 - ролик Работа механизмов переключения передач. Для включения передачи необходимо рычагом 24 (рис.3) переместить передний валик 28, который через систему тяг привода и шток 11 опоры 7 воздействует на рычаг 2. Последний, входя своим хвостовиком в паз головки соответствующего штока механизма переключения передач, передвигает шток вместе с закрепленной па нем вилкой, вводя в зацепление шестерни включаемой передачи. Первая передача и задний ход включаются зубчатой муфтой, вторая, третья, четвертая и пятая — синхронизаторами. 2 учебный вопрос
