Оценка прочности конструкции

Напряжения в колоннах первого этажа определяем по извест­ной формуле случая внецентренного сжатия (эффект продольного изгиба не учитывается):

. (28)

Геометрические характеристики сечения: площадь поперечного сечения А =0,4²= 0,16 м²; момент сопротивления W = bh²/6=0,4³/6=0,01066 м³ .

Сжимающая сила F = 3m g /3= 3×50×9,81 /3 » 500 кН. (Приближенно считаем, что нагрузка от масс распределяется равномерно по колоннам).

Подставляя эти данные в формулу (28), имеем

s = -500/0,16 ± 269/0,01=-3125±26900 кН/м² .

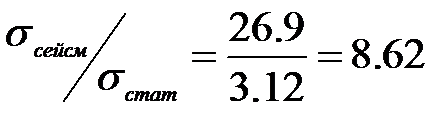

Таким образом, максимальное значение расчетного напряжения s_max = -30 МПа превышает прочность бетона на сжа­тие и, следовательно, при заданном сейсмическом воздействии произойдет разрушение конструкции. Кроме того, напряжения, вы­званные сейсмическими силами, превышают статические напряже­ния в раза.

Следовательно, необходимо изменить проект – усилить конструкцию, или изменить расчетную схему, или применить какой-либо метод сейсмоизоляции.
