ПРОВЕРКА ВЕСА ПОЕЗДА ПО УСЛОВИЯМ НАГРЕВАНИЯ ТЯГОВЫХ ЭЛЕКТРИЧЕСКИХ МАШИН ЛОКОМОТИВОВ

Данная проверка проводится только для локомотивов с элек­трическим приводом колесных пар и сводится к определению пре­вышения температуры τ обмоток якоря тягового генератора (тепловозы ТЭЗ и ТЭ7) или тягового электродвигателя (остальные серии и типы локомотивов) и сравнению величины τ с допускаемой температурой τ_доп для данного класса машин, приведенной в литературе [1,3] . При невыполнении условия τ ≤ τ_доп вес поезда уменьшается.

В курсовой работе превышение температуры τ обмоток якоря тяговой электромашины можно определять одним из трех способов: аналитическим, графическим, графоаналитическим.

При аналитическом способе величину τ в зависимости от режима работы локомотива определяют по формулам:

- режим тяги (нагревание обмоток), ºС:

; (36)

- холостой ход или тормозной режим, ºС:

; (37)

где τ_∞ - установившееся превышение температуры обмотки для тока I_ср, ºС; определяют по характеристикам τ_∞=f(I) [3];

Т - тепловая постоянная времени, мин; определяют по характеристикам T = f (I) [3];

τ₀ - начальное превышение температуры обмоток, °С ; в начале расчета принимают равным τ₀= 15°С;

Δt - интервал времени хода поезда, мин; выбирается по кривой

t=f(S) с учетом условия Δt /T ≤ 0,1.

Так как паспортные тепловые характеристики τ_∞ и Т определяются в зависимости от силы тока тягового генератора (ТЭЗ и ТЭ7) или тяговых электродвигателей, в начале данной провер­ки необходимо построить кривые тока: - для тепловозов I_г = f(S); - для электровозов постоянного тока I_э = f(S); - для электровозов переменного тока I_д= f(S).

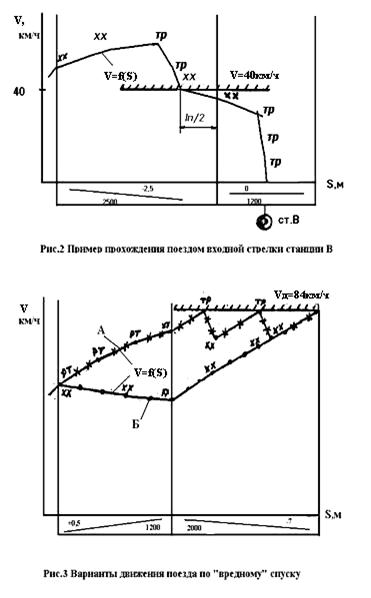

Кривые тока I = f(S) строятся на общем планшете в произволь­ном масштабе, например, 500 А - 10 мм. Построение кривой I = f(S) ведется по ранее построенной кривой скорости = f(S) и токовой характеристике: - для тепловозов I_г = f( ); - для электровозов постоянного тока I_э = f( ); - для электровозов переменного тока I_д= f( ).

Токовые характеристики I = f( ) для различных серий локомотивов приводятся в приложениях к ПТР [2,3]. При вы­полнении работы токовая характеристика вычерчивается в мас­штабе в левой части планшета рядом с кривой f_к - w₀= f( ). При этом оси кривых I = f( ) и f_к - w₀= f( ) совпадают, а мас­штаб токовой кривой выбирается так, чтобы не было наложения этих кривых одну на другую. Более подробно порядок построения кривой тока описан в [1,4]. Для расчета превышения температуры обмоток тяговых электрических машин по кривой I = f(S) определяют сред­ние значения тока электромашины в пределах Δt по формулам: - для тепловозов I_{г ср}=( I_{г н}+ I_{г к})/2; I_{д ср}= I_{г ср}/m; - для ЭПС постоянного тока I_{э ср}=( I_{э н}+ I_{э к})/2; I_{д ср}= I_{э ср}/m; - для ЭПС переменного тока I_{д ср}=( I_{д н}+ I_{д к})/2, где m - число параллельных цепей соединения тяговых электродвигателей локомотива.

Расчет превышения температуры целесообразно представить в табличной форме, аналогичной табл. 9.

Таблица 9.

Расчет превышения температуры обмоток тяговых электрических машин

Продолжение таблицы 9.

При графическом способе (метод А.И. Матвеенко) превышения температуры τ обмоток тяговой электромашины определяют путем графического построения кривой τ =f(S) по рассчитан­ным заранее диаграммам тепловых коэффициентов T/60=f(τ_∞ ) с использованием кривой скорости =f(S). Подробно порядок построения кривой τ =f(S) рассмотрен в работах [1,4]
