МОДЕЛИРОВАНИЯ
В папке Автомобильная компания создайте новую папку – UML, в которой создайте модель Взаимосвязь моделей (типа Structuring model), как показано на рис.30.
Рис. 30. Взаимосвязь моделей
Данная модель структуры показывает взаимосвязь и порядок разработки объектно-ориентированных моделей на языке UML, которые описывают реализацию взаимосвязанных функций Учет требований клиента и Обработка заказа клиента (см. модель Дерево функции Продажи).
Показанные на рис.30 модели, приведены на рис. 31…38.

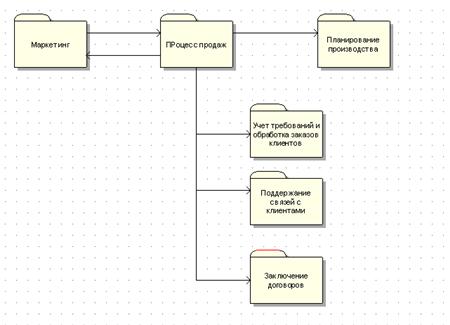

Рис. 31. Пакеты

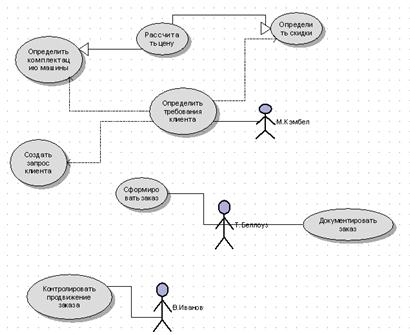

Рис. 32. Обработка запроса клиента (UML Диаграмма прецедентов)

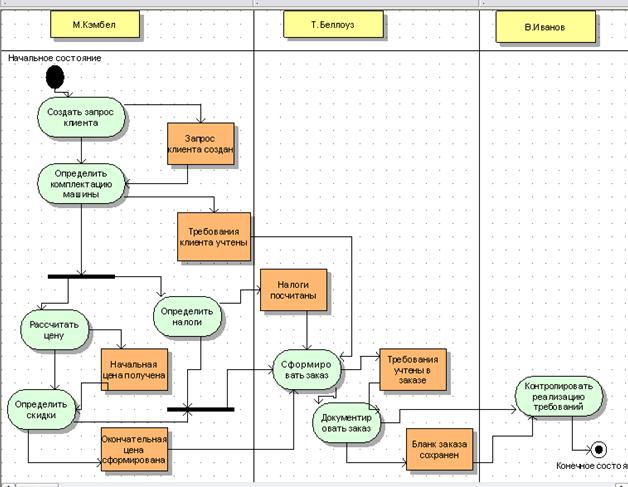

Рис. 33. Обработка запроса клиента (UML Диаграмма деятельности)
Рис. 34. Определение цены

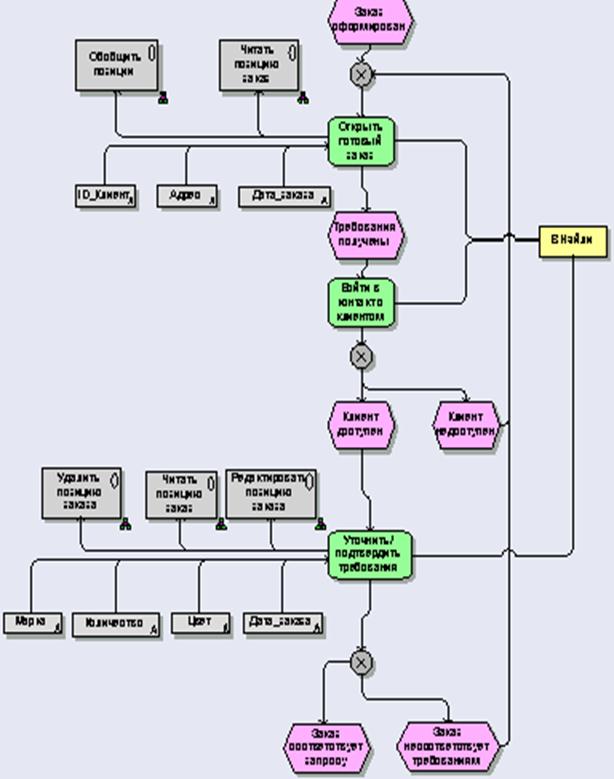

Рис. 35. Контроль заказа клиента

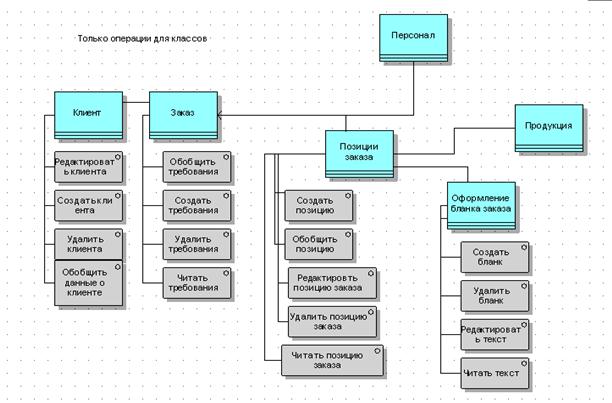

Рис. 36. Запросы клиента

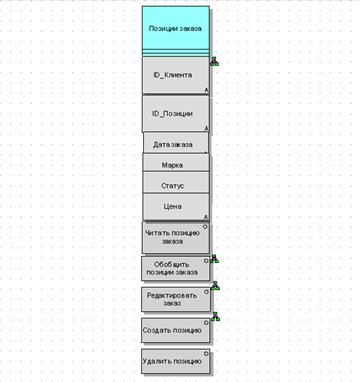

Рис. 37. Позиции запроса клиента

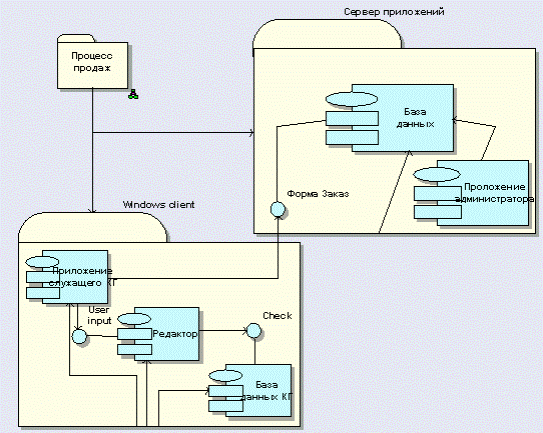

Рис. 38. Компоненты системы продаж
Для обеспечения взаимосвязи моделей (рис.30), интегрируйте их по соответствующим
объектам (рис.39).
Рис. 39. Взаимосвязь моделей по объектам
| ABC rules (Правила АВС) | Этот тип правил проверки отношений и структур, имеющих отношение к ABC расчетам в рамках одной или нескольких моделей. |
| Allocation rules (Правила распределения) | Этот тип правил проверки распределения (выделения, размещения, назначения) объектов одного типа в объекты другого типа, основанная на определенных ранее (получивший определение) типах отношений. |
| Existence rules (Правила существования, наличия) | Этот тип правил проверяет, как часто объекты определенного типа, которые были созданы в исходных моделях определенного типа, имеют место и в целевых моделях определенного типа. |
| Object attribute rules (Правила атрибутов объекта) | Этот тип правил проверяет, поддерживается ли конкретные типы атрибутов для объектов определенного типа. |
| Relationship attribute rules (Правила атрибутов отношений) | Этот тип правил проверяет, поддерживаются (обеспечиваются) ли конкретные типы атрибутов отношениями определенного типа. |
| Rules of UML models (Правила моделей UML) | Этот тип правил проверки отношений и структур в рамках одной или нескольких моделей UML. Для соответствия требованиям методологии UML на согласованность базы данных, настоятельно рекомендуется консолидировать вашу базу данных перед использованием этих семантических проверок. |
| Structure rules (Правила структур) | Этот тип правил проверки отношений и структур в рамках одной или нескольких моделей. |
