Структурные схемы приборов. Классификация приборов

Типы приборов. В соответствии с этим различают:

- измерительные;

- контролирующие;

- регулирующие;

управляющие и другие приборы.

Под измерительным прибором понимают средство измерения, предназначенное для выработки сигнала измерительной информации, в форме, доступной для восприятия наблюдателем.

Средствами измерения называют средства, используемые для измерений и имеющие нормированные метрологические характеристики.

Измерительные приборы и измерительные преобразователи в совокупности дают измерительное устройство.

Измерительный преобразователь вырабатывает сигнал в форме, удобной для дальнейшей передачи, обработки, хранения, но не поддающийся восприятию наблюдателя.

Отличия Аналоговых и Цифровых:

В аналоговых измерительных приборах показания являются непрерывной функцией измеряемой величины. В цифровых измерительных приборах автоматически вырабатываются сигналы измерительной информации, показания вырабатываются в цифровой форме.

Можно выделить 3 блока:

- первичный измерительный преобразователь(1)

- промежуточный измерительный преобразователь(2)

- механизм с измерительно-отсчетным устройством(3)

Первичный измерительный преобразователь – воспринимает входной сигнал – измеряет физическую величину ( I, P, t).

Промежуточный измерительный преобразователь – преобразование, модуляция.

Механизм с отсчетно - измерительным устройством служит для регистрации измеряемой величины.

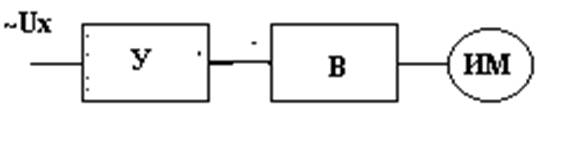

	А)
	Б)
	В)

Функция преобразования( по ГОСТ 8.009 – 84 ) измерительного прибора – зависимость параметра выходного сигнала от входного.

Более близко с “Системе” понятие ИИС – информационно-измерительная система. ИИС – по ГОСТ 8.437 – 81 – совокупность функционально объединенных измерительных вычислительных и других вспомогательных технических средств для получения измерительной информации, ее преобразования, обработки с целью представления для потребления (АСУ) в требуемом виде.

При проектировании ИИС уделяют внимание вопросам снижения возникновения внештатных ситуаций. Это можно добиться путем возложения функции самоконтроля на ИИС.

В зависимости от выполняемых функций ИИС реализуется в виде измерительных систем (ИС), систем автоматизированного контроля (САК), систем технической диагностики (СТД), распознавания (идентификации) образов (СРО). В СТД, САК, СРО измерительная система может входить как подсистема.
