Программно-технические средства САПР

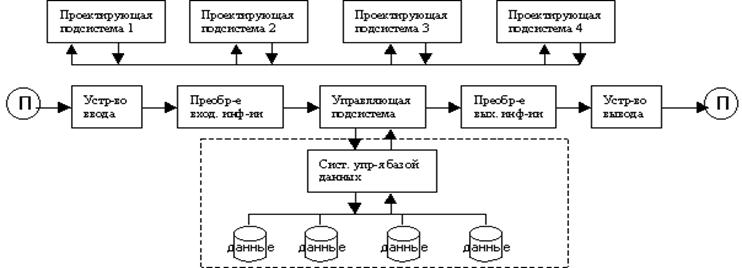

САПР явл. организац.-технич. системой, кот. создается коллективом проектировщиков и комплексом программно-технич. ср-в, взаимод. путем передачи и обработки информации для вып-я законченных форм и процессов проектирования. Наиболее укрупненными эл-ми САПР явл. подсистемы, кот. выделяются по функциональному признаку. Каждая подсистема решает в законченной форме самост. группу задач автоматиз. проектирования. Представление САПР в виде взаимосвязанных функциональных подсистем соотв-т верхнему уровню декомпозиции, с кот. начинается изучение сложных систем. Рассмотрим функциональную схему САПР.

Пользователь П взаимод-т с программно-технич. ср-ми САПР с помощью устр-в ввода и вывода инф-ции. Для описания инф-ции, вводимой в САПР, применяют языки двух видов: языки программирования и входные. Входные языки нах. на более высоком уровне, чем языки програм-ния, при описании объектов и заданий на проектирование: исп-е терминов и понятий привычных для проектировщиков, макс. быстрота усвоения, лаконичность толкования. Входные языки - рез-т развития алгоритмич. языков для описания инф-ии, содерж. в общепринятых формах проектной док-ии. Центральное место функционирования САПР занимает управляющая подсистема. Ее ф-ии: взаимод. всех подсистем, ввод и вывод инф-ции, осущ. заданного процесса проектирования, поддержка работы программных и технич ср-в. Упр-е со стороны пользователя осущ. с помощью директив вход. языка, а упр-е программно-технич. ср-ми осущ. с помощью стандарт. ср-в ОС ЭВМ. Процесс проектирования вып. с помощью проектирующей подсистемы. В процессе проектирования выходная инф-ия одной подсистемы частично исп-ся в качестве вход. инф-ии для других подсистем. Для этого необходимо, чтобы информ. массивы имели одинак. структуру. Структуры информ. массивов различных проектирующих подсистем отличаются друг от друга. Проблема информац. согласованности решается созданием единой информ. подсистемы наз. автоматиз. базой данных (АБД). В АБД выделяются 2 части: БД и СУБД. Информ. масивы БД подразд. на статич. и динамич.
