Практическое занятие №3: Технология монтажа железобетонного каркаса одноэтажного промышленного здания

Задание:

1. Подсчитать объемы монтажных работ.

2. Рассчитать калькуляцию трудовых затрат, график производства работ и технико-экономические показатели.

3. Подобрать монтажные краны.

Варианты заданий в приложении 3.

Подсчет объемов работ состоит из следующих видов работ: монтажные, бетонные и сварочные. Результаты заносятся в табл. 2.9.

А) подсчет объемов монтажных работ

Таблица 2.9 - Подсчет объемов монтажных работ

Количество конструкций подсчитывается по плану и разрезу здания. Масса одного элемента дается в спецификации согласно заданию по приложению 3. Объем определяется делением массы на плотность тяжелого бетона – 2,4 т/м³.

Б) подсчет объемов бетонных работ

Таблица 2.10 - Подсчет объемов бетонных работ

№	Наименование стыка	Эскиз с размерами	Объем бетона на 1 стык, м3	Объем раствора на 1 м. п шва, м3	Кол-во стыков или м шва	Объем бетона или раствора, м3

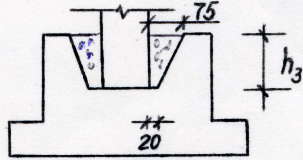

1.	Стык колонны с фундаментом
2.	Стык плит покрытия

Примечание. Глубину заделки колонны h₃ и высоту плиты h_п – принимается по заданию. Длина стыков покрытия (продольных и поперечных) определяется по монтажному плану покрытия.

в) подсчет объемов работ по электросварке

Таблица 2.11 - Подсчет объемов работ по электросварке

№ п/п	Наименование стыка	Эскиз стыка	Кол-во стыков, шт.	Длина шва на 1 стык, м	Высота шва, мм	Общая длина шва, м
	Стык колонны с фермой			0,3
	Стык плит с фермой:   для плит 3х6 м; для плит 3х12 м			0,13 0,15
	Стык подкрановой балки с колонной: горизонтальный шов; вертикальный шов			0,3   0,1
