Последовательность выполнения работы

1. Изучите виды слесарных работ, инструменты и приспособления для закрепления заготовки. Ознакомьтесь с материалами демонстрационных стендов.

2. Прослушайте вводный инструктаж мастера. Проследите за выполнением учебным мастером приемов выполнения конкретных слесарных операций.

3. Выполните комплексную работу в соответствии с технологической картой (табл. 3) под руководством учебного мастера.

4.Проконтролируйте размеры изготовленной детали.

5. Выполните отчет в соответствии с заданием преподавателя.

Содержание отчета

1. Наименование работы.

2. Формулировка и исходные данные индивидуального задания.

Задание: «Описать технологию изготовления детали (изделия), перечни и характеристики используемого оборудования и оснастки, представить результаты контроля размеров».

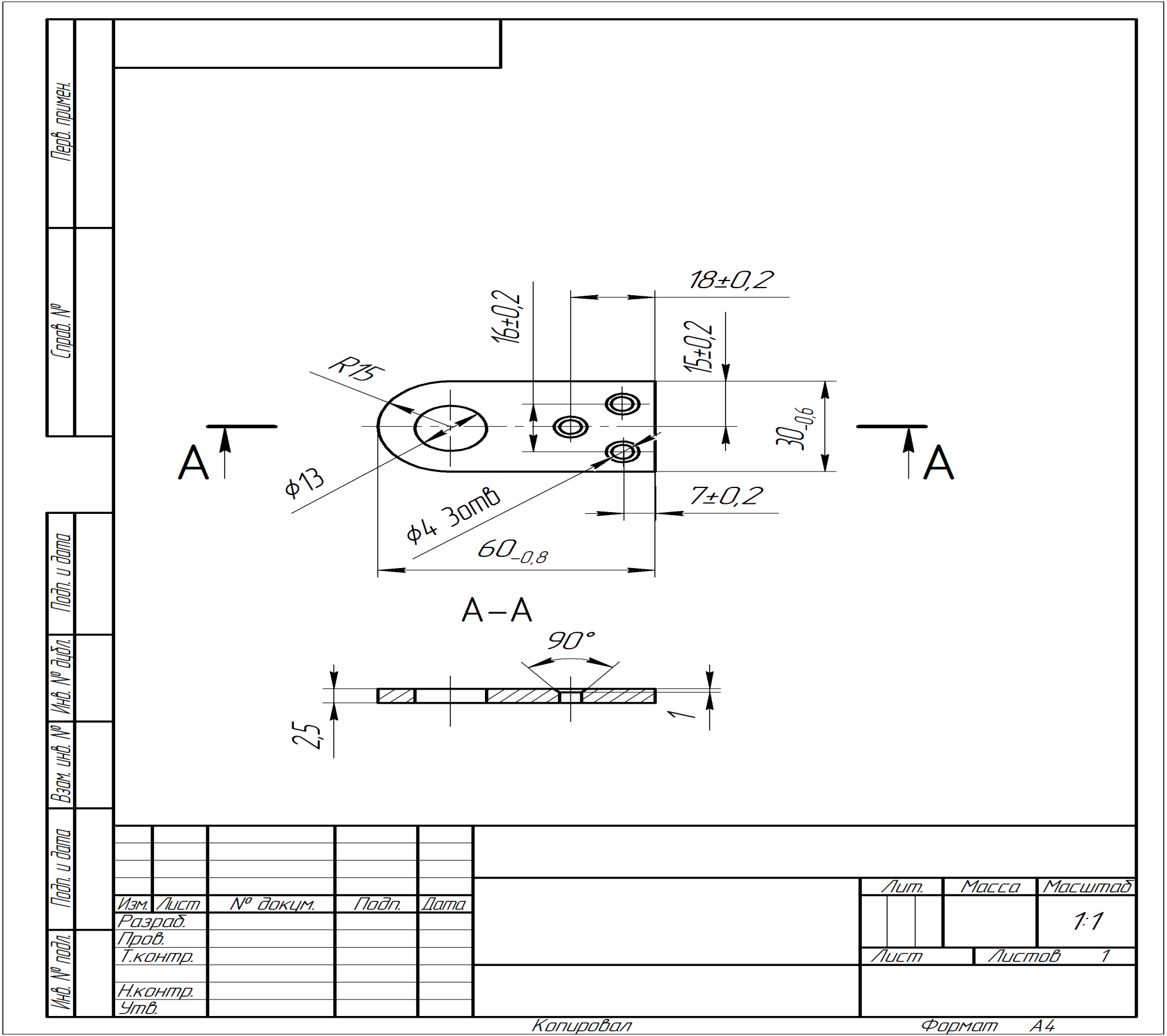

3. Чертеж детали «Ушко».

4. Перечень технологических методов слесарной обработки, используемых при изготовлении детали.

5. Наименование и характеристика технологического оборудования: наименование, модель, технологические возможности, части и узлы станка.

6. Эскиз технологического перехода с указанием получаемого размера и шероховатости обработанной поверхности (дается по заданию преподавателя).

7. Перечень применяемых при выполнении технологического перехода приспособлений, режущих, вспомогательных и измерительных инструментов.

8. Результаты контроля размеров изготовленного изделия, представленные в форме табл. 4.

Таблица 4 - Результаты измерения детали «Ушко»

9. Выводы.

Таблица 3 -Технологическая карта изготовления детали «Ушко» методами слесарной обработки

Чертеж детали   Материал: сталь Ст. 3 Размеры заготовки: 35×65×4
№ пп	Содержание перехода	Эскиз перехода	Режущий инструмент и оснастка	Режим обработки	Измерительный инструмент
1	2	3	4	5	6
	Править заготовку		Правильная плита, молоток		Лекальная линейка
	Установить и закрепить заготовку		Верстак, тиски слесарные		Линейка 0–150 мм

Продолжение табл.3

1	2	3	4	5	6
	Опилить грани 1 и 2 под углом 900 последовательно		Напильник плоский, № 2, длиной 250 мм		Угольник 900
	Разметить заготовку в соответствии с эскизом		Линейка, чертилка, кернер, молоток, циркуль разметочный		Штангенциркуль 0–150 мм
	Отрезать углы и стороны заготовки по контуру		Ножовка по металлу		Штангенциркуль 0–150 мм
	Установить и закрепить заготовку		Верстак, тиски слесарные		Линейка 0–150 мм
	Опилить заготовку по контуру с переустановкой в тисках		Напильник плоский, № 2		Штангенциркуль 0–150 мм, шаблон R15

продолжение табл.3

1	2	3	4	5	6
	Установить и закрепить заготовку		Настольно-сверлильный станок, машинные тиски
	Установить и закрепить спиральное сверло Ø4мм		Сверло спиральное Ø4 мм, патрон сверлильный
	Сверлить по разметке 4 отверстия Ø4 мм		Настольно-сверлильный станок, сверло спиральное Ø 4мм, патрон сверлильный	n= 710 мин-1, подача – ручная	Штангенциркуль 0–150 мм
	Снять сверло и установить коническую зенковку		Зенковка коническая с углом конуса 900, патрон сверлильный

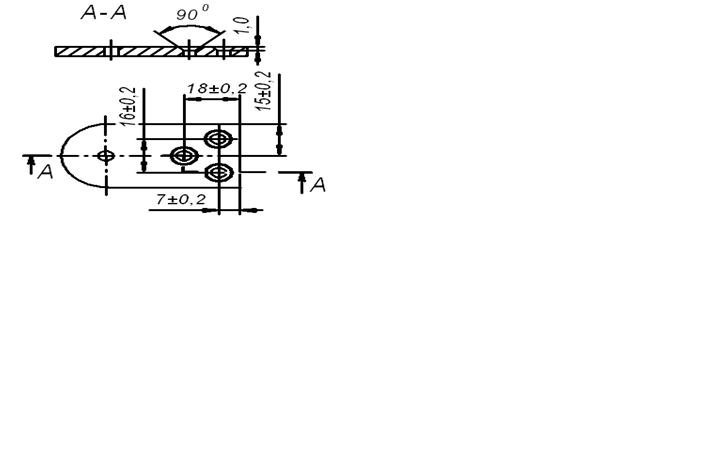

	Зенковать 3 отверстия		Зенковка коническая с углом конуса 900, патрон сверлильный	n= 710 мин-1, подача – ручная	Шаблон 900×1 мм

продолжение табл.3

1	2	3	4	5	6
	Снять зенковку и установить сверло, переустановить заготовку		Спиральное сверло Ø13 мм, переходная втулка, машинные тиски
	Рассверлить отверстие Ø 13 мм		Спиральное сверло Ø13 мм, переходная втулка, машинные тиски	n = 280 мин-1, подача – ручная	Штангенциркуль 0–150 мм
	Раскрепить и снять заготовку со станка, закрепить заготовку в слесарных тисках		Верстак, тиски слесарные		Штангенциркуль 0–150 мм
	Опилить плоскости Аи Б заготовки, обеспе чивая заданную шероховатость		Верстак, тиски слесарные, напильник плоский № 3, L= 250 мм.	Обработка перекрестным движе- нием	Эталоны шероховатости
	Раскрепить, снять заготовку, контролировать размеры				Штангенциркуль 0-150мм, шаблон R15 мм
