Последовательность выполнения комплексной работы

1. Изучите основные способы сварки, виды сварочных соединений и швов, сущность процесса и основные способы электродуговой сварки, сварочные материалы (ГОСТ на электроды) по материалам данного пособия.

2. Изучите устройство и обслуживание электросварочного оборудования (источников питания сварочной дуги, принадлежностей и приспособлений) по данной работе.

3. Прослушайте вводный инструктаж мастера. Проследите за выполнением учебным мастером следующих работ: включение и выключение источников питания сварочной дуги; присоединение сварочных проводов, зажим электрода в электрододержателе, пользование щитком и маской электросварщика, зажигание сварочной дуги и поддержание ее стабильного горения, регулирование силы сварочного тока, наплавку валиков на стальных пластинах с различными способами перемещения электрода.

4. Выполните упражнения по наплавке валиков на стальные пластины в нижнем положении сварного шва, наплавке смежных и параллельных валиков в том же положении сварного шва.

5. Получите и выполните индивидуальное задание ручной дуговой сварки двух стальных листов равной толщины по технологической карте, приведенной в табл. 12.

Выполните перечисленные далее действия.

5.1. Нарисуйте чертеж сварочного соединения в отчет.

5.2. Выберите тип электрода, источник питания дуги и приспособления.

5.3. С помощью преподавателя составьте последовательность сварки двух листов и запишите ее в виде технологических и вспомогательных переходов.

5.4. Нарисуйте технологическую схему электродуговой сварки.

5.5. Рассчитайте значения элементов режима сварки, используя формулы (14 – 20).

6. Проконтролируйте качество сварного соединения, сдайте готовую продукцию учебному мастеру и прослушайте его итоговый инструктаж.

Таблица 12 - Технологическая карта сварки

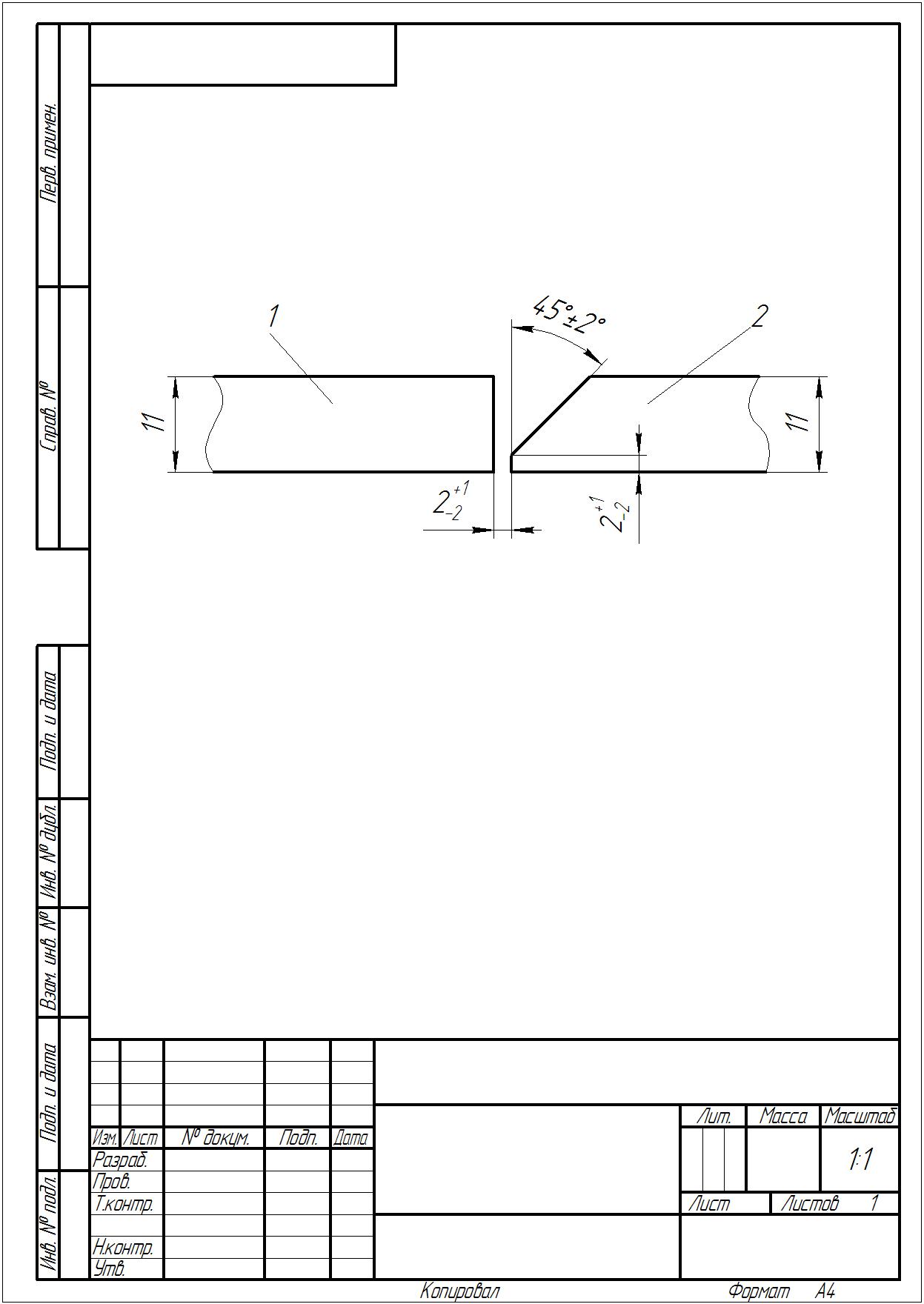

Эскиз соединения   Материал: сталь Ст. 3
№ пп	Содержание перехода	Оборудование, приспособление, инструмент	Режим
1	2	3	4
	Выполнить скос кромки листа 2, согласно чертежа	Ножовка по металлу. Верстак слесарный.
	Зачистить место сварки до металлического блеска	Верстак слесарный
	Установить собранные листы 1 и 2 на стол.	Стол для электросварочных работ, шаблон, линейка
	Сварить согласно эскиза.	Сварочный выпрямитель, щиток сварщика светофильтром, электрододержатель.	Сила сварочного тока IСВ = (190 – 200)А; число проходов - 4;
	Зачистить металл от брызг и шлака	Стол для электросварочных работ, молоток слесарный, зубило слесарное, щетка металлическая.
	Проверить визуально качество сварки	Верстак слесарный, лупа.

Содержание отчета

1. Наименование работы.

2. Формулировка и исходные данные индивидуального задания.

Задание: «Описать технологию сварки двух изделий, с указанием перечня и характеристики используемого оборудования и оснастки».

3. Эскиз сварного соединения.

4. Последовательность сварки в виде перечня вспомогательных и технологических переходов записанных в табл. 12.

5. Расчет режима сварки соединения.

6. Перечень применяемого при выполнении сварки технологического оборудования: наименование и характеристика

7. Результаты контроля сварного соединения.

СПИСОК ЛИТЕРАТУРЫ

1. Практикум по материаловедению и технологии конструкционных материалов / В.А. Оськин, В.Н. Байкалова, В.Ф. Карпенков, В.В. Стрельцов и др.; под. Ред. В.А. Оськина. – М.: КолосС, 2008. – 318 с.

2.Тарасов В.В.Учебно-технологическая практика: учеб. пособие / В.В. Тарасов, В.А. Килин, С.Б. Малышко, С.А. Горчакова. – Владивосток: Мор. гос. ун-т, 2010. – 103 с.

3. Технология конструкционных материалов. Практикум по технологическим методам обработки заготовок: учебное пособие / Ю.М. Барон, Г.П. Дзельтен, В.С. Кобчиков, В. С. Медко и др.; под ред. В.И. Никифорова. – СПб.: Изд-во Политехн. ун-та, 2007. – 304 с.

4. Томас К.И. Технология сварочного производства: учеб. пособие / К.И. Томас, Д.П. Ильященко. – Томск: Изд-во Томского политехнического университета, 2011. – 247 с.

5. Программа учебной практики «Технологическая в мастерских» по направлению подготовки 110800.62 «Агроинженерия» / А.В. Семенов, В.Н. Гаврилов. – Чебоксары, 2011. – 19 с.

6. Программа учебной практики «Технологическая в мастерских» по направлению подготовки 190109.65 «Наземные транспортно-технологические средства» / А.В. Семенов, В.Н. Гаврилов. – Чебоксары, 2011. – 19 с.

7. Программа учебной практики «Технологическая в мастерских» по направлению подготовки 190600.62 «Эксплуатация транспортно-технологических машин и комплексов» / А.В. Семенов, В.Н. Гаврилов. – Чебоксары, 2011. – 19 с.
