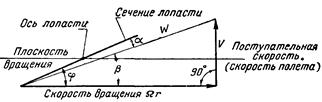

Рис. 4.2. Треугольник скоростей у сечения лопасти.

Винт создает тягу в воздухе, действуя на него подобно крылу. Крыло самолета обычно движется поступательно, тогда как лопасть винта движется и поступательно и вращательно. Лопасть винта представляет собой по форме вытянутый прямоугольник, один размер которого значительно меньше по сравнению с другим, вращающийся с угловой скоростью W около оси х - х (рис.4.1), проходящей у одного края этого прямоугольника. Плоскость прямоугольника, оставляющая некоторый угол j c плоскостью вращения, движется также поступательно в направлении оси вращения со скоростью V. Рассекая лопасть цилиндром радиуса r, ось которого совпадает с осью х; получаем в сечении вытянутый прямоугольник. Так как обычно ширина лопасти невелика по сравнению с ее длиной, то сечение цилиндром заменяется близким им, но удобным для вычерчивания, сечением касательной плоскости к цилиндру и перпендикулярной оси лопасти (рис.4.1).

Так как лопасть совершает сложное движение - поступательное и вращательное, то нужно сложить эти два движения. Геометрическая сумма окружной скорости вращения U = W r, и поступательной скорости (скорость полета) V, (рис.4.2) дает вектор W (скорость движения воздушного потока относительно профиля сечения). Если взять другое сечение плоскостью, касающейся цилиндра меньшего или большего радиуса, то составляющая скорость V остается той же, а окружная скорость Wr будет меньше или больше; последняя изменяется по линейному закону, становясь на оси винта равной нулю.

Так как лопасть берется плоской, то угол j на всех радиусах будет одним и тем же, а угол β, называемый углом притекания потока к сечению, будет различным на разных радиусах в связи с переменной окружной скоростью вращения W r. Следовательно, с уменьшением радиуса r угол β увеличивается, а угол a=φ-β уменьшается и может стать равным нулю или даже отрицательным.

Воздушные винты подразделяются на винты фиксированного шага (ВФШ) и винты изменяемого шага (ВИШ).

Воздушный винт преобразует крутящий момент ТВД или ПД в силу тяги. При этом имеют место потери, оцениваемые коэффициентом полезного действия (к. п. д.) винта.

ВФШ характеризуется постоянным углом установки лопасти. В конструктивном отношении этот винт имеет втулку, в которой жестко крепятся лопасти, которые передают ей тягу, и ей же воспринимается крутящий момент с вала двигателя на винт.

ВИШ состоит из лопастей, втулки с механизмом поворота лопастей и устройств, обеспечивающих его надежную работу. Для управления винтом имеется аппаратура автоматического и ручного действия.

К воздушным винтам предъявляются следующие требования:

-высокий к. п. д.;

-для ВИШ - изменение угла установки лопастей в диапазоне, обеспечивающем легкий запуск двигателя; минимальную положительную тягу винта на режиме малого газа; максимальную отрицательную тягу при пробеге и минимальное лобовое сопротивление лопастей во флюгерном положении; автоматическое изменение угла установки лопастей в зависимости от режима полета ВС и работы двигателей со скоростью поворота не менее 10 °/с;

-минимальные значения реактивного и гироскопического моментов;

-в конструкции винта и регулятора частоты вращения должны быть автоматические защитные устройства, ограничивающие произвольный переход лопастей винта на малые углы установки и предотвращающие возникновение отрицательной тяги в полете;

-защита лопастей и обтекателя втулки винта от обледенения;

-достаточная прочность при малой массе, уравновешенность и минимальный шум.

Основные характеристики винта принято подразделять на геометрические, кинематические и аэродинамические.
