СПОСОБЫ ПОДАЧИ ТОПЛИВА К ДВИГАТЕЛЯМ

Схемы

На выбор рациональной схемы подачи топлива к двигателям оказывают влияние: назначение и компоновка самолета, режимы его полета, тип и число двигателей, сорт применяемого топлива, мероприятия по обеспечению безопасности и высотности полетов. Сложность создания рациональной схемы подачи топлива к двигателям обусловлена: необходимостью размещения большого количества топлива в ограниченном объеме, обеспечения бесперебойной работы двигателей в большом диапазоне скоростей и высот полета, включения автоматических устройств, обеспечивающих заданную программу выработки топлива и контроль работы топливной системы.

Одним из важнейших фрагментов схемы магистралей подачи топлива к двигателям является выработка топлива из баков. Для обеспечения выработки топлива применяются следующие способы: самотеком, вытеснением, насосом подкачки

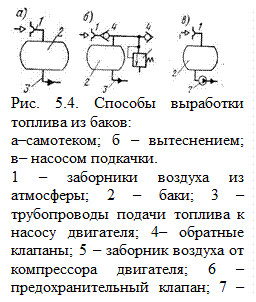

Выработка топлива из баков самотеком (рис. 5.4 а ) применяется на самолетах со сравнительно маломощными ПД, где расходы топлива и потребное давление на входе в насос двигателя невелико. На самолете с двигателями, развивающими большую тягу (мощность), выработка топлива из баков самотеком применяется для переливания топлива из бака в бак, как сообщающиеся емкости (или в пределах одной группы, или в качестве аварийного перелива топлива ).

Выработка топлива из баков вытеснением (рис. 5.4 б) осуществляется сжатым воздухом или нейтральными газами. Надтопливное пространство бака изолировано от окружающей атмосферы. Преимуществами такой выработки являются: возможность полета на большой высоте, отсутствие топливных насосов на самолете, возможность регулирования давления, отсутствие дренажа, потерь на испарение топлива и расхода энергии на привод насосов. Однако имеются существенные недостатки: большая масса нагруженных баков внутренним давлением и малая живучесть их при повреждении.

На современных самолетах гражданской авиации выработка топлива из баков только вытеснением не применяется, но в некоторых случаях возможен наддув топливного бака небольшим избыточным давлением (15…30 кПа). Такое избыточное давление получают от компрессора двигателя (через редуцирующее устройство) или за счет скоростного напора.

Выработка топлива из баков насосом подкачки (рис. 5.4 в) приводит к тому, что баки нагружены в меньшей степени, стенки их могут быть изготовлены более тонкими, а баки - легкими. Бак может быть расположен и ниже насоса подкачки, возможна автоматизация управления насосом. Подкачка позволяет создать достаточное давление на входе в основной насос двигателя, обеспечивая необходимую высотность. Недостатком способа является утяжеление топливной системы. У насосов подкачки с электрическим приводом повышенная пожарная опасность. Недостаточна высотность самих насосов. Для повышения надежности иногда в топливной магистрали устанавливаются два параллельно работающих насоса.

Системы перекачки топлива на самолете выполняют различные функции и могут быть подразделены на основную и вспомогательную.

Основная система перекачки топлива участвует непосредственно в цепи подачи топлива из очередных баков в расходный с подачей топлива, необходимой для питания двигателей.

Вспомогательные системы обеспечивают откачку топлива из дренажных бачков, выработку остатков топлива из баков и трубопроводов и т.д.

Система балансировочной перекачки обеспечивает создание необходимого балансировочного момента самолета. Наибольшее распространение получили системы перекачки топлива в расходные баки с центробежными электроприводными насосами. Такие системы применяются почти на всех отечественных и зарубежных самолетах.

На рис. 5.5 дана принципиальная схема топливной системы самолета. Она представляет многобаковую систему, обеспечивающую бесперебойную подачу топлива к двигателю на всех допускаемых режимах эксплуатации самолета. Эта схема, состоящая из ряда магистралей, отражает наличие основных, необходимых агрегатов и устройств, обеспечивающих надежную работу силовой установки. В зависимости от назначения, типа самолета и условий его эксплуатации состав топливной системы может варьироваться не только по номенклатуре самих подсистем, но и по входящим в них агрегатам. Поэтому представленную схему следует рассматривать, как функциональную.

В рассматриваемую схему входят:

- подкачивающая магистраль (подача топлива из расходного бака к двигателю);

- перекачивающая магистраль, обеспечивающая подачу топлива из крыльевых и фюзеляжных основных и подвесных топливных баков;

- дренажная магистраль.

Рассмотрим подачу топлива по предложенной схеме (см. рис. 5.5). Топливо из расходного бака 1 поступает в топливозаборник отсека отрицательных перегрузок 8. При действии отрицательных перегрузок топливо, занимая верхнее положение, беспрепятственно будет поступать в заборный патрубок вплоть до полной выработки отсека. Его заполнение происходит при возвращении самолета к нормальному полету через клапаны 9. Последние исключают выливание

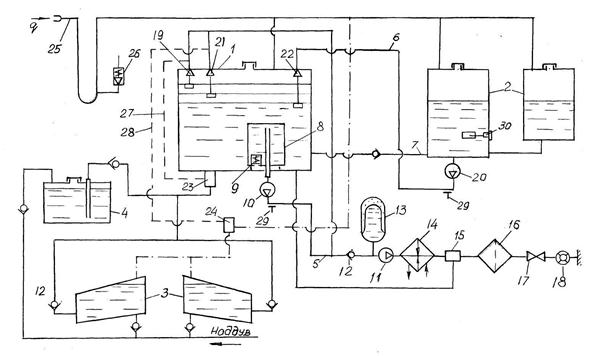

Рис.5.5 Принципиальная схема топливной системы самолета 1 - расходный топливный бак, 2 -фюзеляжный топливный бак, 3. - крыльевые топливные баки, 4 - подвесной топливный бак, 5 - подкачивающая магистраль, 6 - перекачивающая магистраль, 7 - аварийная пере­ливная магистраль, 8 - отсек отрицательных перегрузок, 9 - клапан отсека отрицательных перегрузок, 10 -подкачивающий центробежный насос (ГШН), 11 - двигательный центробежный насос (ДЦН), 12 - обратный клапан, 13-топливный аккумулятор, 14 -топливно-масляный аккумулятор, 15 - термо клапан, 16-фильтр тонкой очистки, 17 - перекрывной (противопожарный) кран, 18 - датчик расходомера, 19,21 - поплавковые гидроклапаны, 20 - перекачивающий центробежный насос, 22 - топливный клапан с сервоприводом,23 -гидроклапан выработки топлива, 24 - гидроклапан дренажа крыльевых топливных баков, 25 - дренажная магистраль, 26 - предохранительный клапан, 27 - линия командного давления выработки топлива, 28 - линия командного давления дренажа крыльевых топливных баков,29-сигнализатор давления, 30 - датчик аварийного остатка топлива.

топлива из отсека при некоторых эволюциях самолета. Следует отметить, что отсеки отрицательных перегрузок устанавливаются на пилотажных машинах, а их объем обеспечивает работу двигателя в течение (15…30)с действия отрицательных перегрузок.

Подается топливо к двигателю подкачивающим насосом 10. Для повышения надежности работы в расходных баках устанавливают, как правило, по два насоса с обязательной установкой обратных клапанов на их выходе. При отказе одного из насосов его обратный клапан перекроет перелив топлива обратно в бак от работающего насоса. Дублирующий насос работают или параллельно с основным, или имеет автономное управление и включаются в случае выхода из строя основного насоса.

В качестве дублирующих обычно применяют однотипные насосы, но известны системы с дублирующими насосами, имеющими неэлектрический привод (эжекторные или турбоприводные насосы). В последнем случае может обеспечиваться также перекачка топлива в аварийном случае при отказе системы электропитания самолета.

На самолетах, имеющих большие расходы топлива, в отдельных случаях в качестве основных насосов перекачки топлива применяются центробежные насосы с приводом от воздушной или гидравлической турбины.

В последнее время широкое распространение в системах перекачки топлива (особенно в режиме доработки) получили струйные насосы.

На современных самолетах для обеспечения надежной подачи топлива к двигателям (в том числе и для исключения кавитации на входе в основной насос двигателя) применяется многоступенчатая подкачка. Обычно обходятся одним насосом подкачки первой ступени (НП1) 10и одним насосом подкачки второй ступени на двигателе (НП2) 11. При этом НП1 создает необходимое давление на входе в НП2, а последний обеспечивает потребное давление на входе в основной насос двигателя (ОНД). Преимуществами такой двухступенчатой подкачки является меньшая суммарная масса НП1 и НП2 и также меньшая мощность на их привод по сравнению с одним насосом подкачки, обеспечивающим потребное давление на входе в ОНД. Кроме того, такая схема включения насосов позволяет подавать топливо из расходного бака при меньших давлениях, что разгружает трубопроводы подкачивающей магистрали и исключает возникновение течи топлива.

Топливный аккумулятор 13 может выполнять двоякую функцию: обеспечить подачу топлива из расходного бака (в случае отсутствия отсека отрицательных перегрузок) при действии отрицательных перегрузок и гашения колебаний расхода и давления топлива на переходных режимах.

Топливный аккумулятор состоит из двух полостей, разделенных гибкой резиновой мембраной - воздушной полости и топливной полости. В воздушную полость подается давление воздуха (или газа), несколько меньшее давления, создаваемого топливным насосом расходного бака. Топливная полость сообщена с магистралью питания двигателя, За насосом расходного бака 10, устанавливается обратный клапан 12, пропускающий топливо только в сторону двигателя. При работе насоса за счет гибкой резиновой мембраны аккумулятор заполняется топливом и давлением топлива поддерживается в заполненном состоянии. При падении давления за насосом (уменьшение или прекращение подачи топлива) топливный аккумулятор компенсирует его подачу из своей полости. После восстановления давления за насосом расходного бака аккумулятор вновь заполняется топливом. Длительность действия отрицательных перегрузок и их величина зависят от предназначения самолета и режимов его полета.

На самолетах с ТРД в топливные системы включается топливно-масляные радиатор 14, охлаждающий масло маслосистемы самолета протекающим топливом. При этом нагретое топливо лучше распыляется в форсунках двигателя, предохраняет фильтр 16от возможного обмерзания. Если для питания двигателя требуется расход топлива меньше, чем для охлаждения масла в топливно-масляном радиаторе, то часть топлива, пройдя радиатор, перепускается посредством термоклапана 15, обратно в бак. Фильтр тонкой очистки топлива 9 обязателен во всех топливных системах. Тонкость фильтрации составляет около 15 мкм. При возможном его засорении топливо, минуя фильтроэлемент, поступает к двигателю по перепускному каналу, предусмотренному в конструкции самого фильтра.

Перекрывной (пожарный) кран 17 предназначен для прекращения подачи топлива к двигателю в аварийных ситуациях (пожар, посадка на «живот» и т.д.). Он имеет дистанционный сервопривод на закрытие. Открывается только на земле. Контрольно-измерительная аппаратура представлена датчиком аварийного остатка топлива 30, манометром или сигнализатором давления 29, расходомером 18.

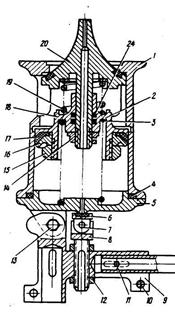

Рис. 5.6. Поплавковый клапан. 1 - корпус, 2 - клапан-демпфер, 3 - пружина, 4 - прокладка, 5 - крышка, 6 - клапан, 7 - ось, 8 - вилка, 9 - рычаг, 10 - болт, 11 - заклепка, 12 - гайка, 13 - болт, 14 - гайка, 15 - гайка, 16 - кольцо, 17 - манжета, 18 - поршень, 19 -пружина, 20 - клапан, 21 – шпилька.

При значительном количестве топлива для его размещения требуются большие баки. Затруднения при монтаже таких баков заставляют использовать сравнительно небольшие баки, но число их соответственно увеличивается. Для организации рациональной подачи топлива к двигателям с малыми гидравлическими потерями давления, небольшой массой магистралей и для обеспечения необходимого диапазона центровки баки объединяют в группы 2, обычно путем их последовательного соединения по схеме сообщающихся сосудов.

Причем таких групп может быть несколько и выработка топлива из каждой группы осуществляется своим перекачивающим насосом 20.

Уровень наполнения расходного бака контролируется клапаном 22. При наличии нескольких групп, каждая из них подключается к своему клапану, при этом порядок выработки топлива среди групп будет зависеть от уровня установки этих клапанов.

Рис.5.7. Принципиальная схема поплавкового гидроклапана. 1 – расходный бак, 2 – шариковый клапан, 3 – пружина, 4 – поплавок, 5 – магистраль отбора давления, 6 – магистраль командного давления, 7 – жиклер.

Поплавковый клапан (рис. 5.6) служит для предохранения расходного бака от переполнения при перекачке топлива из основных топливных баков.

Устанавливается клапан внутри расходного бака в верхней его части. Клапанный узел помещен в корпус 1. Разъем между корпусом и крышкой 5 герметизируется резиновой прокладкой 4. Внутри корпуса находится клапан-демпфер 2, перекрывающий доступ топлива в бак. Он состоит из грибкового клапана 20, и ряда деталей, собранных в один узел. При гидравлическом ударе клапан 2 перемещается в поршне вниз, отходит от седла корпуса и стравливает избыточное давление в бак. При достижении определенного уровня топлива в расходном баке клапан-демпфер 2 перекрывает доступ топлива в бак под действием пружины 3 и давления топлива в момент перекрытия клапаном 6 отверстия в крышке 5. При снижении уровня топлива в баке рычаг с поплавком клапан 6 открывается, что вызывает снижение давления под поршнем 18. Под давлением топлива клапан-демпфер 2, сжимая пружину 3, отходит от седла, открывая проходное сечение и топливо

Рис.5.8 Принципиальная схема гидроклапана выработки топлива. 1 – мембранная коробка, 2 – корпус 3 – пружина, 4 – мембрана, 5 – седло клапана, 6 – клапан, 7 – днище бака.

через окна в корпусе 1 выливается в бак и заполняет его. При заполнении бака, когда поплавок занимает верхнее положение, клапан 6 перекрывает отверстие в крышке 5. Через жиклер в клапане 20 топливо протекает во внутреннюю полость клапана и своим давлением совместно с пружиной 3 прижимает клапан-демпфер к седлу, перекрывая поступление топлива в бак. Из крыльевых баков 3 и подвесного бака 4 топливо вылавливается под избыточным давлением, отбираемым либо от двигателя или баллонов сжатого газа.

По схеме выработка из бака 4 осуществляется в первую очередь с помощью поплавкового гидроклапана 19 и гидроклапана выработки топлива 23, их принципиальные схемы даны соответственно на рис.5.7 и 5.8.

Выработка топлива из крыльевых баков контролируется гидроклапаном 21 и его поплавок установлен на более низком уровне топлива в расходном баке. При уменьшении уровня топлива, ниже заданного, в командной магистрали 28 возрастает давление, которое закрывает клапан 3 (см. рис. 5.9), отсекая полости крыльевых баков от общей системы дренажа. В крыльевых баках возрастает давление, под действием которого вытесняется через открытый клапан 23 и повышает уровень топлива в расходном баке 1. После чего гидроклапан 22 сбрасывает давление в командной магистрали 28. Клапан сброса командного давления 24 соединяет полости крыльевых баков с дренажем и подача топлива прекращается.
