Выбор защитной аппаратуры ПВГ-8-О
1)
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
Предохранители предназначены для защиты промышленных электроустановок и кабельных линий от перегрузки и короткого замыкания.
Выбор осуществляется, исходя из формулы по определению тока плавкой вставки:
,
где
– сумма номинальных токов одновременно работающих двигателей;
- номинальный ток двигателя с наибольшим пусковым током;
- кратность тока этого двигателя:
;
α – коэффицент характерный условиям пуска этого двигателя: выбираем коэффицент для нечастых пусков, равный 1,6.
Рассчитываем ток плавкой вставки:
= 29.87А.
| Изм. |
| Лист |
| № докум. |
| Подпись |
| Дата |
| Лист |
После вычисления тока плавкой вставки выбираем сам предохранитель по условиям:
и
Далее по каталогу «ИЭК» выбираем предохранитель ППНИ – 33, габ. 00С, 32А, так как он подходит по условиям:
Технические характеристики ППНИ-33.
| Номинальный ток, А | 2 * 630 |
| Типоразмеры | 00C, 00, 0, 1, 2, 3 |
| Номинальное напряжение, В~ | 400, 500, 660 |
| Номинальная частота, Гц | |
| Классификационная группа | gG* |
| Номинальная отключающая способность | 50 кА при 660 В, 120 кА при 500 В |
| Диапазон рабочих температур, °С | -45 * +60 |
| Степень защиты | IP00 |
| Рабочее положение | вертикальное или горизонтальное |
| Указатель срабатывания (индикатор) | выдвижной шток (боек) |
| Материал контактов | медь с гальваническим покрытием сплавом олово висмут |
| Стандарты | ГОСТ Р 50339.0 92, ГОСТ Р 50339.2 92 |

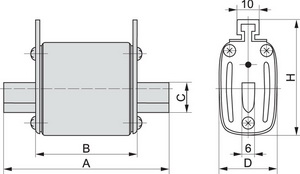

| Габарит | Размер, мм | Вес, г | ||||
| А | В | С | D | H | ||
| 00C |
Предохранитель FU4 выбираем по пункту 1.4 так как он находиться в цепи управления.
Для начала нужно рассчитать мощность потребителей КМ-контактора , и электромагнита YA
Расчет мощности электромагнита
Р=0.35*21+0.4+60=31.35
Расчет мощности контактора
Р=0.35*20+0.4*200=84
Находим сумму мощностей первичной и вторичной цепи управления:
Р=31.35+84+28.9=144.25
Находим I плавкой вставки предохранителя:
I=
По катологу «IEK» выбираем предохранитель FU4
ППНИ-33, ГАБ ООС, 2А;
