Схемы червячных передач и материалы. Допускаемые напряжения

Схемы червячных передач.

В практике построения червячных передач встречаются следующие схемы расположения червяка и червячного колеса (рис. 57):

1) червяк вверху, а колесо внизу; оси их расположены в горизонтальных плоскостях (рис. 57а);

2) червяк внизу, а колесо вверху; обе оси расположены в горизонтальных плоскостях (рис. 57б);

3) червяк и червячное колесо лежат в горизонтальной плоскости; ось червячного колеса вертикальна (рис. 57в);

4) червяк и червячное колесо расположены в вертикальной плоскости; ось червяка вертикальна (рис. 57г);

5) двухступенчатая (сдвоенная) червячная передача (рис. 57д);

6) червяк и оба червячных колеса лежат в одной плоскости (вертикальной или горизонтальной); вращение колёс в противоположных направлениях (рис. 57е);

7) два червяка, посаженные на один вал, а оба колеса расположены в одной плоскости; вращение колёс в одну или в противоположные стороны в зависимости от направления витков червяка (оба правые или оба левые, или один правый, а второй левый, рис. 57ж).

Кроме указанных, могут быть и другие схемы расположения червяков и червячных колёс. Например, их оси наклонены под некоторым углом к горизонтальной или вертикальной плоскости.

Червячные передачи имеют следующие достоинства:

1) одной червячной парой можно осуществить большое передаточное отношение (обычно 10-80);

2) компактность передачи;

3) плавность и бесшумность работы передачи;

4) свойство самоторможения (при z=1), т.е. невозможность передачи движения от колеса к червяку.

Недостатками червячных передач являются:

1) низкий КПД;

2) Нагревание передачи;

3) Высокая точность монтажа.

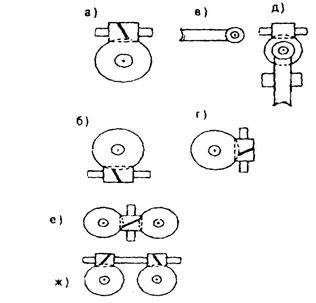

Рис. 57. Схемы червячных передач
