Условные обозначения и формулировки требований к чертежу детали

А1. "Изображения детали должны равномерно заполнять поле чертежа"

Примечания:

· равномерность заполнения поля чертежа изображениями детали оценивается правильностью выбранного масштаба изображений, а также рациональным размещением изображений относительно друг друга и всего поля чертежа;

· если данное требование выполняется, в ведомость №1 вносится знак "+", если – не выполняется, то в ведомость №1 вносится знак "–", с указанием записи в ведомости №2 (например: "изображения детали выполнены в мелком масштабе", или "изображения детали размещены неравномерно, со смещением влево").

А2. "Изображение, которое даёт наиболее полное представление о форме, размерах и служебном назначении детали, называется главным видом и должно располагаться:

а) в центральной части поля чертежа, при наличии единственного изображения;

б) в левой верхней части поля чертежа, при наличии двух и более изображений";

в) на главном виде корпусная деталь изображается так, чтобы основание занимало горизонтальное положение, а тело вращения - в положении обработки (горизонтально);

Примечания:

· видом называют изображение видимой части поверхности детали, обращённой к наблюдателю (рис. 1, а). Деталь условно помещают внутри пустотелого куба, грани которого принимают за основные плоскости проекций. Изображения детали получают по методу прямоугольного проецирования (рис. 1, б);

· если главный вид расположен в соответствии с данным требованием, в ведомость №1 вносится знак "+". Если требование не выполняется, в ведомость №1 вносится знак "–", с указанием записи в ведомости №2 (например: "главный вид расположен не на месте", или "главный вид не даёт полного представления о конструкции детали").

А3. "Если, помимо главного вида, на чертеже имеются другие основные виды, то они должны изображаться без названия и указания направления взгляда, располагаясь, относительно главного, стандартным образом"

Примечания:

· основным называются виды, полученные на основных плоскостях проекций: вид спереди (главный), вид сверху, вид слева, вид справа, вид снизу, вид сзади;

· данное правило не распространяется на местные виды, о которых сказано в требовании А5;

· стандартное местоположение основных видов показано на рис. 1, в;

· сечения и разрезы (см. А6 - А9) не являются видами, но могут совмещаться с ними;

· если на чертеже нет других основных видов, кроме главного, в ведомость №1 вносится знак "0". Если основные виды располагаются согласно требованию, в ведомость №1 вносится знак "+". Если данное требование не выполняется, в ведомость №1 вносится знак "–", а в ведомости №2 указывается соответствующая запись (например: "вид сверху расположен под главным, но со смещением", или "вид слева расположен слева, а не справа от главного вида").

Рис. 1. Пример стандартного расположения изображений на чертежах по европейской системе

А4. "Если, помимо главного вида, на чертеже имеется хотя бы один основный вид, который расположен нестандартным образом, то он должен быть отмечен надписью (например: "А"), а направление взгляда – указано стрелкой, обозначенной той же прописной буквой, что и вид (например: ) "

Примечания:

· к основным относят виды, полученные на основных плоскостях проекций: вид спереди (главный), вид сверху, вид слева, вид справа, вид снизу, вид сзади;

· сечения и разрезы (см. А6 - А9) не являются видами, но могут совмещаться с ними;

· стандартное местоположение основных видов показано на рис. 1, в;

· под нестандартным расположением будем понимать то, когда основные виды не находятся в проекционной связи с главным (рис. 2), отделены от него другими изображениями или расположены не на одном с ним листе;

· в ведомость №1 вносится знак "0" в двух случаях:

а) если на чертеже нет других основных видов, кроме главного;

б) есть основные виды, но они расположены стандартным образом (рис. 1, в).

Если нестандартно расположенные основные виды обозначаются согласно требованию, в ведомость №1 вносится знак "+". Если данное требование не выполняется, в ведомость №1 вносится знак "–", а в ведомости №2 указывается соответствующая запись (например: "нестандартно расположенный вид слева обозначен без указания надписи и направления взгляда").

Рис. 2. Примеры обозначений нестандартно расположенных основных видов

А5. "Если на чертеже имеются хотя бы один дополнительный и (или) местный вид, то каждый из них должен обозначаться надписью с указанием направления взгляда"

Примечания:

· дополнительным видом называют изображение на плоскости, непараллельной основным плоскостям проекций, с целью получения изображения на дополнительной плоскости без искажения формы и размеров элементов изделия (рис. 3, а);

· местным видом называют изображение отдельного, ограниченного места поверхности детали (рис. 3, б);

· сечения и разрезы (см. А6 - А9) не являются дополнительными и местными видами;

· если на чертеже нет дополнительных или местных видов в ведомость №1 вносится знак "0". Если такие виды имеются и обозначаются согласно требованию (рис. 3, а), в ведомость №1 вносится знак "+". Если данное требование не выполняется, в ведомость №1 вносится знак "–", а в ведомости №2 указывается соответствующая запись (например: "отсутствует обозначение дополнительного вида").

а) б)

Рис. 3. Примеры обозначения дополнительных (а) и местного (б) видов

А6. "Если на чертеже детали имеется разрез, а секущая плоскость разреза совпадает с плоскостью симметрии детали, то положение секущей плоскости не отмечается, а разрез не сопровождается надписью"

Примечания:

· разрезом называют изображение детали, мысленно рассечённой одной или несколькими плоскостями. От вида разрез отличается тем, что содержит штриховку на той части детали, которая расположена в секущей плоскости. При совпадении плоскости разреза с плоскостью симметрии детали, разрезы совмещают с соответствующими основными видами (рис. 4). В общем случае, на разрезе показывают то, что расположено в секущей плоскости и за ней (рис. 6).

· в ведомость №1 вносится знак "0" в трёх случаях:

а) если на чертеже нет разрезов;

б) есть только местные разрезы, которые выявляют особенности конструкции детали в отдельном ограниченном месте (рис. 5);

в) есть разрезы, секущая плоскость которых не совпадает с плоскостью симметрии детали.

· если требование выполняется, в ведомость №1 вносится знак «+». Если требование не выполняется – вносится знак "–", с указанием в ведомости №2 соответствующей записи (например: "обозначения линии сечения и надписи разреза являются лишними, так как плоскость разреза совпадает с плоскостью симметрии детали").

Рис. 4. Пример совмещения разреза и вида сверху

А7. "Если на чертеже присутствует местный разрез, то положение секущей плоскости не отмечается, а разрез не сопровождается надписью"

Примечания:

· местным называют разрез (изображение детали, мысленно рассечённой одной или несколькими плоскостями), предназначенный для выявления особенностей конструкции детали в отдельном ограниченном месте. Местный разрез содержит штриховку на той части детали, которая расположена в секущей плоскости, и выделяется в виде сплошной волнистой линии (рис. 5).

· в ведомость №1 вносится знак "0", если местный разрез отсутствует.

· если местный разрез обозначен должным образом, в ведомость №1 вносится знак "+", если – не верно, вносится знак "–", с указанием в ведомости №2 соответствующей записи (например: "обозначение местного разреза не требует указания линии сечения").

Рис. 5. Пример обозначения местного разреза

А8. "Если на чертеже детали имеется разрез, а секущая плоскость разреза не совпадает с плоскостью симметрии детали, то положение секущей плоскости указывается в виде разомкнутой линии со стрелками направления взгляда и, рядом с ними, прописными буквами русского алфавита. Кроме того, сам разрез обозначается надписью (например, "А – А")"

Примечания:

· разрезом называют изображение детали, мысленно рассечённой одной или несколькими плоскостями. От вида разрез отличается тем, что содержит штриховку на той части детали, которая расположена в секущей плоскости. В общем случае, на разрезе показывают то, что расположено в секущей плоскости и за ней (рис. 6);

· в ведомость №1 вносится знак "0" в трёх случаях:

а) если на чертеже нет разрезов;

б) есть только местные разрезы, которые выявляют особенности конструкции детали в отдельном ограниченном месте (рис. 5);

в) есть разрезы, секущая плоскость которых совпадает с плоскостью симметрии детали.

· если требование выполняется, в ведомость №1 вносится знак "+". Если требование не выполняется – в ведомость №1 вносится знак "–", с указанием в ведомости №2 соответствующей записи (например: "отсутствуют обозначения линии сечения и надписи разреза, хотя плоскость разреза не совпадает с плоскостью симметрии детали").

Рис. 6. Примеры обозначений разрезов

А9. "Если на чертеже присутствует сечение, то положение секущей плоскости указывается в виде разомкнутой линии со стрелками направления взгляда и, рядом с ними, прописные буквы русского алфавита. Кроме того, само сечение обозначается надписью (например, "А–А")"

Примечания:

· сечением называют изображение фигуры, получающееся при мысленном рассечении детали одной или несколькими плоскостями. На сечении показывают только то, что попадает в секущую плоскость (рис. 7).

· если на чертеже нет сечений, в ведомость №1 вносится знак "0". Если данное правило выполняется, в ведомость №1 вносится знак "+". Если правило не выполняется, в ведомость №1 вносится знак "–", а в ведомости №2 указывается соответствующая запись (например: "нет обозначений сечения и расположения секущей плоскости").

Рис. 7. Примеры обозначений сечения и разреза в сравнении

А10. "Если на чертеже присутствует выносное изображение, то часть предмета, требующая пояснений, обводится окружностью и на полке линии-выноски наносится буквенное обозначение выносного элемента. Собственно изображение выносного элемента выполняется на свободном поле чертежа как можно ближе к соответствующему месту на изображении изделия и сопровождается буквенным обозначением"

Примечания:

· выносным элементом называют дополнительное отдельное изображение (обычно в более крупном масштабе) какой-либо части детали, содержащее дополнительные пояснения в отношении формы, размеров и других данных, не указанных на соответствующем изображении (рис. 8), при этом выносной элемент может отличаться от соответствующего изображения по содержанию (например, изображение может быть видом, а выносной элемент – разрезом).

· если на чертеже нет выносных элементов, в ведомость №1 вносится знак "0". Если данное правило выполняется, в ведомость №1 вносится знак "+". Если правило не выполняется, в ведомость №1 вносится знак "–", а в ведомости №2 указывается соответствующая запись (например: "нет обозначений выносного элемента и расположения секущей плоскости").

Рис. 8. Примеры обозначений выносных элементов

А11. "Изображения детали на чертеже должны давать однозначное понимание её конструкции"

Примечания:

· анализу подлежат два фактора:

а) достаточность числа изображений для понимания конструкции детали в целом, и каждого из её элементов, в частности;

б) наличие лишних изображений, которые усложняют чертёж, но не несут никакой полезной информации;

· если данное требование выполняется, в ведомость №1 вносится знак "+". Если обнаружены неполнота или избыточность информации, то в ведомость №1 вносится знак "–", с указанием в ведомости №2 соответствующей записи (например: "нет ясности относительно глубины и профиля отверстия Ø5Н12" (рис. 9), или "вид "А" лишний" (рис. 10)).

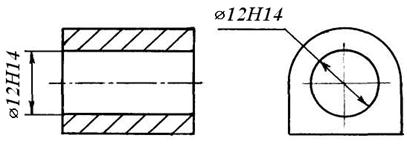

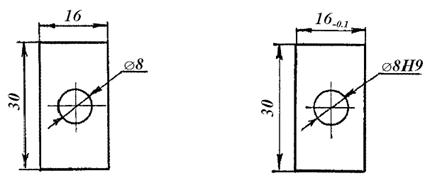

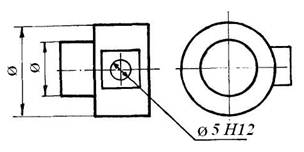

Рис. 9. Пример неполноты информации об отверстии Ø5Н12

Рис. 10. Пример избыточности изображений (вид "А" лишний)

Б1. "Обозначение материала детали на чертеже должно содержать наименование материала (полное или сокращенное), марку и номер стандарта на материал"

Примечания:

· информация о материале детали представлена в основной надписи чертежа, в нижней графе, под наименованием детали (рис. 11);

Рис. 11. Пример обозначения материала детали в основной надписи чертежа

· полное наименование материала указывается перед маркой материала (например, "Сталь" перед маркой стали "50"), а сокращенное – в самой марке (например, "серый чугун" в марке "СЧ12");

· в ведомость №1 вносится знак "+", если не только присутствует полная форма записи (наименование, марка и стандарт), но и сам стандарт на материал соответствует марке материала. Для того, чтобы проверить эту информацию следует обратиться к таблице 1.

Таблица 1

Если информация о материале неполная или неверная, то в ведомость №1 вносится знак "–", с указанием в ведомости №2 соответствующей записи (например: "отсутствует ГОСТ на материал", или "ГОСТ на материал указан неверно").

Б2. "Если деталь, согласно чертежу, сохраняет необработанной хотя бы одну поверхность заготовки, то сведения о материале такой детали должны содержать наименование вида заготовки и дробь, в числителе которой параметры с номером стандарта на заготовку, а в знаменателе – марка материала с номером стандарта на материал (для чугунов в числителе указывается марка материала с номером стандарта на материал, а в знаменателе – параметры с номером стандарта на заготовку)"

Примечания:

· чтобы определить наличие у детали необрабатываемых поверхностей, достаточно установить присутствие на чертеже знака " ". Этот знак однозначно утверждает способ достижения шероховатости поверхностей без снятия слоя материала. Если такой знак отсутствует, то шероховатость всех поверхностей детали будет достигаться резанием, а значит, это правило не имеет отношение к такой детали и в ведомость №1 следует внести знак "0". Если на детали имеется хотя бы одна необрабатываемая резанием поверхность, правило применимо к данному чертежу детали;

· если сведения о материале детали представлены в основной надписи чертежа, согласно требованию (рис. 12), в ведомость №1 вносится знак "+". Если такие сведения отсутствуют в надлежащем месте, или выполнены не по правилу, в ведомость №1 вносится знак "–". В этом случае в ведомости №2 указывается соответствующая запись (например: "отсутствуют сведения о заготовке", или "сведения о заготовке указаны вне основной надписи чертежа", или: "сведения о заготовке и материале детали переставлены местами").

Рис. 12. Примеры записи сведений о материале детали, при наличии

необрабатываемых поверхностей, оставшихся от круглого (а) и

плоского (б) проката, и в отливке (в, г)

В1. "Должно быть указано необходимое и достаточное число размеров всех элементов конструкции детали, требуемых для изготовления по данному чертежу"

Примечания:

· в данном правиле речь идёт только о наличии размеров, а их величины будут анализироваться в дальнейшем, специальным образом;

· необходимость и достаточность размеров определяется в ходе анализа всех элементов конструкции детали, ориентируясь на соответствующие указания (см. ниже), приведённые раздельно для деталей типа "тело вращения" и "не тело вращения". Под "телом вращения" будем понимать деталь, наружная форма которой образуется вращением линии любого вида вокруг прямой. К таким деталям относятся оси, валы, втулки, стержни и т.п. К "не телам вращения" причислим все остальные детали;

· если все указания соблюдены, то в ведомость №1 вносится знак "+". Если хотя бы одно указание не соблюдено, в ведомость №1 вносится знак "–". В этом случае в ведомость №2 вносится соответствующая запись (например: "отсутствует размер между отверстиями Ø5Н12 и Ø30Н14", или "шпоночный паз под призматическую шпонку обозначен четырьмя размерами вместо трёх; лишним размером является одно из двух: либо радиус скругления, либо ширина паза").

Указания в отношении размеров элементов деталей типа "тело вращения":

а) центральное цилиндрическое сквозное отверстие имеет один размер – диаметр (рис. 13, а, б);

а) б)

Рис. 13. Примеры задания размеров центральных цилиндрических

сквозных отверстий в деталях типа «тело вращения»

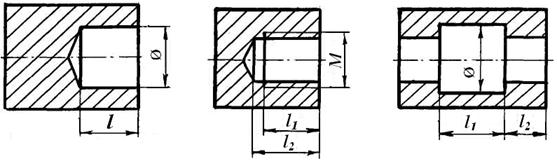

б) центральное цилиндрическое "глухое" отверстие (под "глухим" понимается несквозное отверстие, или отверстие, имеющее ограниченный выход) имеет либо два размера, либо три. Два размера (диаметр и глубина) имеет "глухое" отверстие, которое выходит на край детали (рис. 14, а). Три – когда отверстие резьбовое (третий размер – это глубина сверления под резьбу (рис. 14, б)), или "глухо" с двух сторон (рис. 14, в) (третий размер – это линейный координирующий размер, определяющий отстояние отверстия от крайнего торца детали);

а) б) в)

Рис. 14. Примеры задания размеров центральных цилиндрических

"глухих" отверстий в деталях типа «тело вращения»

в) центральное коническое отверстие имеет два размера: наибольший и наименьший диаметры (рис. 15, а), или наибольший диаметр и угол (рис. 15, б), или наименьший диаметр и угол (рис. 15, в), или диаметр и конусность (отношение разности большего и меньшего диаметра конуса к длине конуса (D-d)/l, приведенное к нормальной дроби, например 1:5) (рис. 15, г).

Рис. 15. Примеры задания размеров центрального конического отверстия

в деталях типа «тело вращения»

г) одно гладкое, цилиндрическое внеосевое отверстие (под внеосевым понимается отверстие с осью, параллельной оси вращения детали) имеет от двух до четырёх размеров. Два размера (диаметр и линейный координирующий размер) имеет сквозное отверстие. Три размера (третий размер – глубина), или четыре (четвёртый размер – угловой координирующий размер) имеет "глухое" отверстие (рис. 16). Если отверстие резьбовое и "глухое", одновременно, то возможно указание ещё одного размера – глубины сверления под резьбу (подобно рис. 14, б);

Рис. 16. Пример задания размеров цилиндрического

внеосевого отверстия

д) одно гладкое, цилиндрическое радиальное отверстие (под радиальным понимается отверстие с осью, непараллельной оси вращения детали) имеет от одного до четырёх размеров. Один размер (диаметр) имеет сквозное отверстие, расположенное в плоскости симметрии детали (рис. 17, а). Два размера (диаметр и глубину) – имеет "глухое", симметричное отверстие. Три (диаметр, глубину и линейный координирующий размер), либо четыре (четвёртый размер – это угловой координирующий размер) – "глухое", несимметричное отверстие (рис. 17, б). Если отверстие резьбовое и "глухое", то возможно указание ещё одного размера – глубины сверления под резьбу (подобно рис. 14, б);

а) б)

Рис. 17. Примеры задания размеров цилиндрического

радиального отверстия

е) несколько (более одного) внеосевых (радиальных) отверстий, кроме размеров перечисленных в п.п. г) и д), задаются дополнительными размерами. Если отверстия расположены равномерно, или симметрично относительно плоскостей симметрии детали, то такими размерами являются размеры между отверстиями (рис. 18, а). В остальных случаях задаются как размеры между отверстиями, так и координирующие размеры, связывающие отверстия с другими элементами детали (рис. 18, б и рис.18, в);

а) б) в)

Рис. 18. Примеры задания размеров нескольких цилиндрических

радиальных отверстий

ж) цилиндрическая наружная бесступенчатая поверхность вращения, (бесступенчатой называют поверхность, которая имеет одинаковый диаметр на всём её протяжении) задаётся одним размером – диаметром (рис. 19);

з) цилиндрическая наружная ступенчатая поверхность вращения (ступенчатая поверхность имеет участки с разным диаметром) задаётся двумя размерами по каждой ступени – диаметром и длиной. Ступень наибольшего диаметра задаётся только диаметром (рис. 20).

Рис. 19. Пример задания размеров Рис. 20. Пример задания размеров

цилиндрической наружной цилиндрической наружной ступенчатой

бесступенчатой поверхности поверхности вращения

вращения

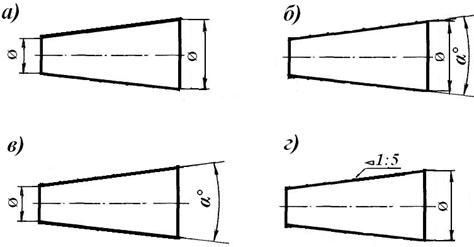

и) коническая наружная поверхность вращения обозначается двумя размерами: наибольший и наименьший диаметры (рис. 21, а), или наибольший диаметр и угол (рис. 21, б), или наименьший диаметр и угол (рис. 21, в), или диаметр и конусность (рис. 21, г).

Рис. 21. Примеры задания размеров конической наружной

поверхности вращения

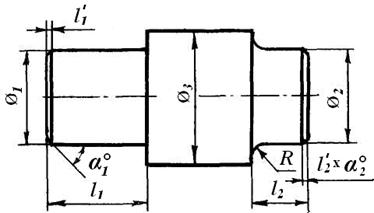

к) фаскана отверстии (или наружной поверхности вращения) задаётся одним линейным и одним угловым размерами (рис. 20); под фаской понимают скошенную часть поверхности детали у торца или в местах сопряжения поверхностей;

л) скругление (или "галтель") в месте сопряжения поверхности вращения и торца (рис. 20) задаётся одним размером – радиусом;

м) канавка прямоугольного профиля на наружной поверхности вращения, или в отверстии (рис. 22) задаётся тремя размерами – шириной, диаметром и линейным размером, определяющим отстояние канавки от торца детали. Канавка на торце (рис. 22) задаётся диаметром, шириной и глубиной. Если канавка имеет угловой профиль, то помимо вышеперечисленных размеров задаётся ещё и угол. Если имеется несколько канавок, то задаётся линейное расстояние между ними;

Рис. 22. Примеры задания размеров канавок

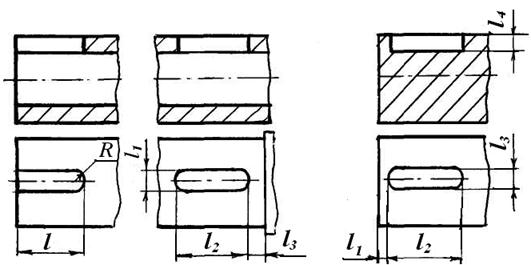

н) шпоночный паз под призматическую шпонку, сквозной и имеющий выход на край детали, задаётся длиной и шириной (или, вместо ширины, радиусом скругления). Если паз не имеет выхода на край детали, то дополнительно задаётся линейный размер, определяющий отстояние паза от торца детали (рис. 23, а). "Глухой" шпоночный паз (рис. 23, б), кроме указанных размеров, задаётся глубиной, или высотой. Если имеются несколько пазов, то задаётся угловое расстояние между ними.

Под шпоночным пазом понимают полость вдоль детали для установки шпонки и образованием, тем самым, шпоночного соединения, которое необходимо для соединения вала с расположенными на нём деталями (зубчатыми колёсами, шкивами, маховиками и т.п.) и передачи вращающего момента;

а) б)

Рис. 23. Примеры задания размеров шпоночного паза

под призматическую шпонку

о) шпоночный паз под сегментную шпонку задаётся радиусом сегмента, шириной, длиной и линейным размером, определяющим отстояние паза от торца детали (рис. 24). Если имеются несколько пазов, то задаётся угловое расстояние между ними;

п) шлицевой паз задаётся двумя диаметрами и шириной (рис. 25). Под шлицами понимают равномерно расположенные выступы вдоль детали (снаружи или в отверстии), необходимые для передачи больших крутящих моментов между деталями, соединяемыми с высокими требованиями к их соосности. Шлицевое соединение можно представить как многошпоночное, в котором шпонки выполнены заодно с валом;

Рис. 24. Пример задания Рис. 25. Пример

размеров шпоночного паза задания размеров

под сегментную шпонку шлицевого паза

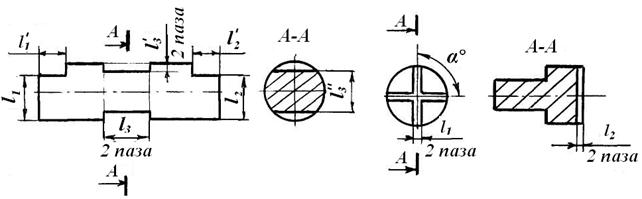

р) поперечный паз, расположенный на наружной поверхности вращения (рис. 26, а), или на торце (рис. 26, б), задаётся шириной, высотой (или глубиной) и линейным размером, определяющим положение паза относительно других поверхностей детали. Если паз, согласно изображению на чертеже, симметричен относительно плоскости симметрии детали, то линейный координирующий размер не указывается (рис. 26, а). Поперечный паз, имеющий выход на край детали, носит название уступ (ступень) и задаётся двумя размерами: высотой и длиной (рис. 26, а). Если имеются несколько пазов, то дополнительно задаются линейные или (и) угловые размеры между ними (рис. 26, а, б);

а) б)

Рис. 26. Примеры задания размеров поперечного паза

с) скос представляет собой плоскость, расположенную под углом (отличном от 0^о и 90^о) к оси вращения детали (рис. 27, а) и задаётся двумя размерами: углом и линейным размером, определяющим отстояние скоса от торца детали. Торец можно рассматривать как частный случай скоса, перпендикулярного оси вращения детали. Скос, выполненный параллельно оси вращения детали, носит название грань (или "лыска") и задаётся одним размером – высотой (рис. 27, б). Если скосов (граней, лысок) несколько, то дополнительно указываются угловые или (и) линейные размеры между ними.

а) б)

Рис. 27. Примеры задания размеров скосов

Примечание: при наличии в деталях типа "тело вращения" конструктивных элементов, которые не указаны в перечне, необходимо обратиться к преподавателю.

Указания в отношении размеров элементов деталей типа "не тело вращения":

а) цилиндрическое сквозное отверстие и цилиндрическая наружная бесступенчатая поверхность вращения, в зависимости от расположения, могут иметь от одного до трёх размеров. Если поверхность симметрична по чертежу относительно двух плоскостей симметрии детали, то она задаётся одним размером – диаметром (рис. 28, а). Если поверхность симметрична относительно одной плоскости симметрии детали, то она задаётся двумя размерами – диаметром и одним линейным координирующим размером (рис. 28, б). Если поверхность расположена несимметрично относительно контура детали, то она задаётся тремя размерами – диаметром и двумя линейными координирующими размерами (рис. 28, в);

а) б) в)

Рис. 28. Примеры задания размеров цилиндрического сквозного отверстия и цилиндрической наружной бесступенчатой поверхности вращения

б) цилиндрическое "глухое" отверстие (под "глухим", понимается несквозное отверстие, или отверстие, имеющее ограниченный выход) и цилиндрическая наружная ступенчатая поверхность вращения (под ступенью понимают участок поверхности определённого диаметра и длины), в зависимости от расположения, могут иметь от двух до пяти размеров. Если данный конструктивный элемент симметричен по чертежу относительно двух плоскостей симметрии детали, то он задаётся двумя размерами – диаметром и длиной (рис. 29, а). Если данный конструктивный элемент симметричен относительно одной плоскости симметрии детали, то он задаётся тремя размерами – диаметром, длиной и одним линейным координирующим размером (подобно рис. 28, б). Если данный конструктивный элемент расположен несимметрично относительно контура детали, то он задаётся четырьмя размерами – диаметром, длиной и двумя линейными координирующими размерами (подобно рис. 28, в). Если поверхность резьбовая и расположена несимметрично относительно контура детали, то она задаётся пятью размерами (пятый размер – это глубина сверления или длина точения под резьбу (рис. 29, б));

а) б)

Рис. 29. Примеры задания размеров цилиндрического "глухого"отверстия

в) коническое отверстие, или коническая наружная поверхность вращения, в зависимости от расположения, могут иметь от двух до пяти размеров. Если конструктивный элемент симметричен по чертежу относительно двух плоскостей симметрии детали, то достаточно двух размеров – наибольшего диаметра и конусности, или наибольшего и наименьшего диаметров (рис. 30), или наибольшего диаметра и угла, или наименьшего диаметра и угла. Если поверхность симметрична относительно одной плоскости симметрии, то к вышеупомянутым размерам добавляется еще один линейный координирующий размер (подобно рис. 28, б). Если поверхность расположена несимметрично относительно контура детали, то к собственным размерам поверхности добавляются два линейных координирующих размера (подобно рис. 28, в);

г) несколько (более одного) отверстий и наружных поверхностей вращения, кроме собственных размеров (например, диаметров и длин), задаются дополнительными размерами. Если данные конструктивные элементы расположены равномерно, или симметрично относительно плоскостей симметрии детали, то такими размерами являются размеры между элементами (рис. 31, а). В остальных случаях задаются как размеры между элементами, так и координирующие размеры, связывающие эти элементы с другими элементами детали (рис. 31, б). Если данные элементы соосны (имеют общую ось симметрии), то их координирующие размеры совпадают и показываются, как для одного элемента;

а) б)

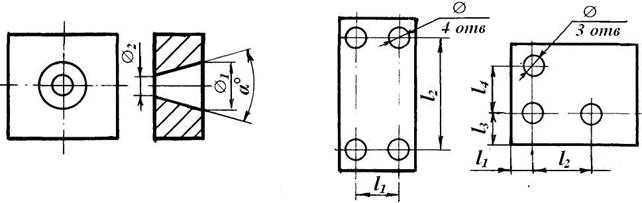

Рис. 30. Пример задания Рис. 31. Примеры задания размеров

размеров конического отверстия нескольких отверстий и наружных

поверхностей вращения

д) фаска на поверхности вращения и (или) плоскости задаётся одним линейным и одним угловым размерами (рис. 32). Под фаской понимают скошенную часть поверхности детали у торца или в местах сопряжения поверхностей;

е) скругление (или "галтель") в месте сопряжения поверхностей (рис. 32) задаётся одним размером – радиусом;

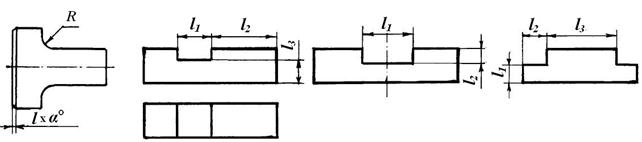

ж) канавка прямоугольного профиля на наружной поверхности вращения или в отверстии (рис. 22) задаётся тремя размерами – шириной, диаметром и линейным размером, определяющим отстояние канавки от одной из поверхностей детали. Канавка на торце поверхности вращения (рис. 22) задаётся диаметром, шириной и глубиной. Если канавка имеет угловой профиль, то помимо вышеперечисленных размеров задаётся ещё и угол. Если имеется несколько канавок, то задаётся линейное расстояние между ними;

з) паз, расположенный на наружной поверхности вращения (рис. 26, а), или на торце (рис. 26, б), или на плоскости (рис. 33, а), задаётся шириной, высотой (или глубиной) и линейным размером, определяющим положение паза относительно других поверхностей детали. Если паз, согласно изображению на чертеже, симметричен относительно плоскости симметрии детали, то линейный координирующий размер не указывается (рис. 26, а; рис. 33, б). Паз, имеющий выход на край детали, носит название уступ (ступень) и задаётся двумя размерами: высотой и длиной (рис. 26, а, рис. 33, в). Если имеются несколько пазов, то дополнительно задаются линейные или (и) угловые размеры между ними (рис. 26, а, рис. 26, б);

а) б) в)

Рис. 32. Пример Рис. 33. Примеры задания размеров пазов и уступов

задания размеров в деталях типа «не тело вращения»

фаски и галтели

и) скос представляет собой плоскость, расположенную под углом (отличным от 0^о и 90^о) к основанию детали (рис. 34, а) и задаётся двумя размерами: углом и линейным размером, определяющим отстояние скоса от одной из поверхностей детали. Если имеются несколько скосов, то дополнительно задаются угловые размеры между ними;

к) плоскость задаётся двумя размерами – длиной и шириной. Если имеются несколько параллельных плоскостей, то дополнительно указываются линейные размеры между ними (рис. 34, б).

а) б)

Рис. 34. Примеры задания размеров скосов и плоскостей

в деталях типа «не тело вращения»

Примечание: при наличии в деталях типа "не тело вращения" конструктивных элементов, которые не указаны в перечне, необходимо обратиться к преподавателю.

В2. "Все размеры, кроме угловых, проставляются без указания размерности: по умолчанию установлена единица измерения – миллиметр (мм). Размеры, отмеченные знаком "*", называются справочными и по данному чертежу не выполняются. Угловые размеры проставляются с указанием размерности, т.е. в общем случае, в градусах, минутах и секундах".

Примечания:

· в ведомости №1 не может быть проставлен знак "0";

· если данное правило выполняется, в ведомость №1 вносится знак "+". Если данное требование не выполняется, хотя бы для одного размера, в ведомость №1 вносится знак "–", а в ведомости №2 выполняется соответствующая запись (например: "отсутствует указание размерности для углового размера 30°")

В3. "Перед размерным числом диаметра гладкой поверхности вращения должен быть указан знак диаметра "Ø"":

Примечания:

· определить, является ли данная поверхность гладкой поверхностью вращения, можно обратив внимание на её изображение на различных проекциях и, отчасти, на название детали. Если такие поверхности отсутствуют, в ведомость №1 вносится знак "0";

· если гладкие поверхности вращения имеются и перед размерным числом каждого из диаметров указан знак диаметра, в ведомость №1 вносится знак "+". Если данное требование не выполняется хотя бы для одного размера, в ведомость №1 вносится знак "–", а в ведомости №2 выполняется соответствующая запись (например: "отсутствуют знаки диаметров перед диаметральными размерами отверстия 24Н12 и наружного цилиндра 60h10").

В4. "Перед размерным числом радиуса должна быть указана буква "R""

Примечания:

· определить, является ли данная поверхность поверхностью скругления, можно обратив внимание на её изображение и полагаясь на здравый смысл. Если такие поверхности отсутствуют, в ведомость №1 вносится знак "0";

· если поверхности скругления имеются и перед размерным числом каждого из радиусов указана буква "R", в ведомость №1 вносится знак "+". Если данное требование не выполняется хотя бы для одного размера, в ведомость №1 вносится знак "–", а в ведомости №2 выполняется соответствующая запись (например: "отсутствует буква "R" перед размерным числом скругления 5 ").

В5. "Перед размерным числом диаметра метрической резьбы должна быть указана буква " М ""

Примечания:

· определить, является ли данная поверхность резьбовой, можно обратив внимание на её изображение на различных проекциях (рис. 35). Если такие поверхности отсутствуют, в ведомость №1 вносится знак "0";

· если резьбовые поверхности имеются и перед размерным числом каждого из диаметров указана буква "М", в ведомость №1 вносится знак "+". Если

Рис. 35. Изображение метрической резьбы на чертежах

данное требование не выполняется хотя бы для одного размера, в ведомость №1 вносится знак "–", а в ведомости №2 выполняется соответствующая запись (например: "отсутствует буква "М" перед размерным числом диаметра наружной метрической резьбы 25").

В6. "Перед размерным числом, характеризующим конусность, должен быть указан знак " ", острый угол которого должен быть направлен в сторону вершины конуса"

Примечания:

· в ведомость №1 вносится знак "0" в двух случаях:

а) если конические поверхности вращения отсутствуют;

б) если конуса имеются, но они обозначены не конусностью, а через наибольший и наименьший диаметры и угловой размер;

· если конические поверхности вращения имеются, а их конусность обозначена знаком " " и выражениями вида: 1:500; 1:200; 1:100; 1:50; 1:30; 1:20; 1:15; 1:12; 1:10; 1:8; 1:7; 1:6; 1:5; 1:4; 1:3, то в ведомость №1 вносится знак "+". Если хотя бы перед одним из выражений отсутствует знак " ", в ведомость №1 вносится знак "–", а в ведомости №2 выполняется соответствующая запись (например: "отсутствует знак " " перед числом конусности 1:5")

В7. "Размеры нескольких одинаковых конструктивных элементов должны быть нанесены один раз с указанием числа таких элементов"

Примечания:

· если нет конструктивных элементов одинаковых по типу и размеру, в ведомость №1 вносится знак "0";

· если есть несколько (более одного) одинаковых конструктивных элементов и их размеры обозначены согласно правилу (рис. 36, б), в ведомость №1 вносится знак "+". В противном случае в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись (например: "отсутствует указание числа одинаковых по размеру отверстий Ø12Н14", или "диаметр трёх одинаковых отверстий Ø 8Н10 проставлен трижды" (рис. 36, а)).

а) б)

Рис. 36. Пример нетехнологичного (а)

и технологичного (б) указания размеров одинаковых элементов

В8. "Повторять размеры одного и того же конструктивного элемента на разных изображениях не допускается"

Примечания:

· если на чертеже имеется только одно изображение детали, в ведомость №1 вносится знак "0";

· если данное требование выполняется, в ведомость №1 вносится знак "+", если нет – в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись (например: "размеры отверстия Ø 12Н14 указаны дважды: на главном виде и виде слева" (рис. 37)).

Рис. 37.Пример нетехнологичного указания размеров отверстия Ø 12Н14

В9. "На чертеже должны быть указаны габаритные размеры детали – размеры между её крайними точками:

а) для "тел вращения" – по длине и диаметру;

б) для "не тел вращения" – по длине, ширине и высоте".

Примечания:

· в ведомости №1 не может быть проставлен знак "0";

· если все габаритные размеры детали указаны на чертеже, согласно правилу, в ведомость №1 вносится знак "+". Если хотя бы один из габаритных размеров не указан, в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись (например: "не указан габаритный размер длины детали").

В10. "Размеры на чертежах не допускается наносить в виде замкнутой цепочки. Один из размеров не указывают. Исключением является случай, когда один из размеров указан как справочный":

Примечания:

· в ведомости №1 не может быть проставлен знак "0";

· данное требование проиллюстрировано рис. 38;

· если данное правило выполняется, в ведомость №1 вносится знак "+". Если на чертеже имеются замкнутые цепочки размеров, в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с изображением такой цепочки (например: "имеет место замкнутая цепочка размеров: "

а) б)

Рис. 38.Примеры нетехнологичного (а) и технологичного (б)

указания цепочки размеров

В11. "Размерные числа линейных и диаметральных размеров при различных наклонах размерных линий должны располагаться в соответствии с рис. 39, а. В пределах зон, выделенных штриховкой, размерные числа наносят на горизонтальных полках линий-выносок. При недостатке места между стрелками размерной линии для размерного числа, его следует наносить за стрелкой над размерной линией, или над полкой линии-выноски, при этом полка должна располагаться горизонтально (рис.39, б)".

Примечания:

· в ведомости №1 не может быть проставлен знак "0";

· если данное требование выполняется, в ведомость №1 вносится знак "+", если нет – в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись (например: "размерные числа при указании размеров Ø24Н12 и 60h10 расположены неверно").

а) б)

Рис. 39. Примеры технологичного расположения размерных чисел

при различных наклонах и величинах размерных линий

В12. "Размерные числа угловых размеров при различных наклонах размерных линий должны располагаться согласно рис. 40. В пределах зон, выделенных штриховкой, размерные числа наносят на горизонтальных полках линий-выносок. При недостатке места между стрелками размерной линии для размерного числа, его следует наносить за стрелкой над размерной линией, или над полкой линии- выноски, при этом полка должна располагаться горизонтально (рис. 40)"

Примечания:

· в ведомости №1 может быть проставлен знак "0", если на чертеже нет угловых размеров;

· если данное требование выполняется, в ведомость №1 вносится знак "+", если нет – в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись (например: "размерные числа при указании углов 30^o и 40^o расположены неверно").

Рис. 40. Примеры технологичного расположения размерных чисел угловых размеров при различных наклонах и величинах размерных линий

В13. "Все значения линейных размеров, включая диаметры гладких поверхностей вращения, должны соответствовать числам из ряда предпочтительных чисел (мм): 1.0; 1.05; 1.1; 1.15; 1.2; 1.3; 1.4; 1.5; 1.6; 1.7; 1.8; 1.9; 2.0; 2.1; 2.2; 2.4; 2.5; 2.6; 2.8; 3.0; 3.2; 3.4; 3.6; 3.8; 4.0; 4.2; 4.5; 4.8; 5.0; 5.3; 5.6; 6.0; 6.3; 6.7; 7.1; 7.5; 8.0; 8.5; 9.0; 9.5; 10.0; 10.5; 11.0; 11.5; 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 24; 25; 26; 28; 30; 32; 34; 36; 38; 40; 42; 45; 48; 50; 53; 56; 60; 63; 67; 71; 75; 80; 85; 90; 95; 100; 105; 110; 120; 125; 130; 140; 150; 160; 170; 180; 190; 200; 210; 220; 240; 250"

Примечания:

· в ведомости №1 не может быть проставлен знак "0";

· проверке подлежат все размеры, указанные на изображениях детали. Если данное требование выполняется для всех линейных размеров, в ведомость №1 вносится знак "+". Если хотя бы один размер не совпадает с числами ряда, в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с перечислением всех размеров, не совпадающих с числами ряда (например: "имеются размеры не соответствующие числам ряда предпочтительных чисел: 23h14, Ø 3.5Н12; 145h10").

В14. "Все значения угловых размеров, кроме углов конусов, должны соответствовать углам из ряда предпочтительных чисел: 0^o; 15′; 30′; 45′; 1^o; 1^o 30′; 2^o; 2^o 30′; 3^o; 4^o; 5^o; 6^o; 7^o; 8^o; 9^o; 10^o; 12^o; 15^o; 18^o; 20^o; 22^o; 25^o; 30^o; 35^o; 40^o; 45^o; 50^o; 55^o; 60^o; 65^o; 70^o; 75^o; 80^o; 85^o; 90^o; 100^o; 110^o; 120^o; 135^o; 150^o; 165^o; 180^o; 270^o; 360^o"

Примечания:

· в ведомость №1 должен быть проставлен знак "0" в двух случаях:

а) если угловые размеры отсутствуют;

б) если имеются угловые размеры конусов (примем, что угловые размеры фасок на поверхностях вращения, относятся к угловым размерам конусов).

· проверке подлежат все угловые размеры (кроме углов конусов), указанные на изображениях детали. Если данное требование выполняется для всех углов, в ведомость №1 вносится знак "+". Если хотя бы один размер не совпадает с числами ряда, в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с перечислением всех размеров, не совпадающих с числами ряда (например: "имеются угловые размеры не соответствующие числам ряда предпочтительных чисел: 11^o; 23^o").

В15. "Все значения углов конусов должны соответствовать углам из ряда предпочтительных чисел: 1:500; 1:200; 1:100; 1:50; 1:30; 1:20; 1:15; 1:12; 1:10; 1:8; 1:7; 1:6; 1:5; 1:4; 1:3; 30^o; 45^o; 60^o; 75^o; 90^o; 120^o"

Примечания:

· в ведомость №1 должен быть проставлен знак "0" в двух случаях:

а) если угловые размеры конусов отсутствуют;

б) если имеются угловые размеры, не относящиеся к угловым размерам конусов (примем, что угловые размеры фасок на поверхностях вращения, относятся к угловым размерам конусов);

· проверке подлежат все угловые размеры конусов, указанные на изображениях детали. Если данное требование выполняется для всех конусов, в ведомость №1 вносится знак "+". Если хотя бы один размер не совпадает с числами ряда, в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с перечислением всех размеров, не совпадающих с числами ряда (например: "имеются угловые размеры конусов не соответствующие числам ряда предпочтительных чисел: 1:40; 35^o").

В16. "Все значения диаметров метрической резьбы должны соответствовать числам из ряда предпочтительных чисел (фрагмент): 1; 1.1; 1.2; 1.4; 1.6; 1.8; 2; 2.2; 2.5; 3; 3.5; 4; 4.5; 5; 6; 7; 8; 9; 10; 11; 12; 14; 15; 16; 17; 18; 20; 22; 24; 25; 26; 27; 28; 30; 32; 33; 35; 36; 38; 39; 40; 42; 45; 48; 50"

Примечания:

· в ведомость №1 должен быть проставлен знак "0" в двух случаях:

а) если резьбовые поверхности отсутствуют;

б) если имеется не метрическая резьба (например, трапецеидальная, дюймовая, трубная, коническая и т.д.);

· проверке подлежат все диаметры метрической резьбы, указанные на изображениях детали. Если данное требование выполняется для всех диаметров резьбы, в ведомость №1 вносится знак "+". Если хотя бы один диаметр не совпадает с числами ряда, в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с перечислением всех диаметров, не совпадающих с числами ряда (например: "имеется диаметр метрической резьбы, не соответствующий числам ряда предпочтительных чисел: М23").

Г1. "Для всех размеров, кроме справочных, должна быть указана их точность, т. е. наибольшие и наименьшие допустимые отклонения размеров".

Точность размеров указывается, либо в абсолютном измерении (например, в миллиметрах, или градусах), либо в относительном (в квалитетах, в классах точности или в степенях точности), либо в том и другом измерении одновременно.

Сведения о точности каждого размера должны быть приведены, либо непосредственно справа от номинальной величины этого размера, либо оговорены в технических требованиях"

Примечания:

· данное требование проиллюстрировано рис. 41;

· в ведомости №1 не может быть проставлен знак "0";

· из рассмотрения исключаются справочные размеры и диаметры резьбы;

· данное требование обращает внимание на то, что на чертеже не допускаются размеры (кроме справочных), которые заданы только номинальными величинами, без указания допустимых предельных отклонений (например, размеры Ø 3.5 и 35^o будут считаться нетехнологичными, если их отклонения не оговорены ни рядом с номинальными величинами, ни в технических требованиях чертежа). Под техническими требованиями будем понимать требования, которые располагаются над основной надписью чертежа, в виде указаний и разъяснений, необходимых для изготовления детали;

· если данное требование выполняется, в ведомость №1 вносится знак "+". Если хотя бы один размер (не считая справочных и диаметров резьбы) указан без обозначения точности, в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с перечислением всех размеров без указания точности (например: "имеются размеры без указания их точности: Ø 20; 35^o").

а) б)

ГОСТ 30893.1: Н14, h14, ±IT14/2

Рис. 41.Примеры нетехнологичного (а) (без указания точности)

и технологичного (б) задания размеров (с указанием точности)

Г2. "Если в технических требованиях присутствует запись о неуказанных предельных отклонениях размеров, то она должна быть:

а) обоснована;

б) выполнена в следующей редакции: "ГОСТ 30893.1: Н14, h14, ±IT14/2".

Примечания:

· запись вида "ГОСТ 30893.1: H14, h14, ± IT14/2" означает буквально следующее: "неуказанные односторонние предельные отклонения линейных (в т.ч. диаметральных) и угловых размеров деталей рекомендуется назначать по 14-му квалитету (или классу точности "средний"): для размеров в системе отверстия – по H14, для размеров в системе вала – по h14, а неуказанные симметричные предельные отклонения – по ±IT14/2";

· если в технических требованиях чертежа запись о неуказанных предельных отклонениях размеров отсутствует, в ведомости №1 должен быть проставлен знак "0";

· если такая запись присутствует, то, прежде всего, необходимо проверить обоснованность её присутствия в технических требованиях. Для этого требуется убедиться, что на чертеже имеются размеры без указания точности. Если все размеры указаны с обозначением точности, то наличие записи о неуказанных отклонениях размеров лишено смысла. В этом случае в ведомость №1 должен быть проставлен знак "–", а в ведомость №2 – внесено утверждение вида: "запись о неуказанных предельных отклонениях размеров является лишней";

· если есть хотя бы один размер без указания точности, то запись о неуказанных предельных отклонениях размеров имеет право на существование и следующим шагом будет проверка правильности её редакции. Если редакция записи в чертеже полностью совпадает с тем, что приведено в правиле, в ведомость №1 должен быть проставлен знак "+". Если редакция отличается, то в ведомость №1 должен быть внесён знак "–", а в ведомость №2 – внесено утверждение вида: "запись о неуказанных предельных отклонениях размеров приведена в устаревшей редакции".

Г3. "Отклонения линейных и диаметральных размеров, заданные в относительном измерении, должны быть указаны в квалитетах"

Примечания:

· из рассмотрения исключаются справочные размеры и диаметры резьбы;

· если на чертеже имеются размеры, отклонения которых заданы только в абсолютном измерении (в миллиметрах), в ведомость №1 вносится знак "0";

· если на чертеже есть размеры, отклонения которых заданы в относительном измерении, а именно в квалитетах, то в ведомость №1 вносится знак "+". Если точность одного или нескольких размеров указана в устаревших классах точности, то в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись (например: "имеются размеры с указанием отклонений в классах точности: 100А₅, Ø 24С_2а"). Для распознавания квалитетов и классов точности по их написанию, можно исходить из следующего. И классы точности, и квалитеты указываются после буквенного обозначения расположения полей допусков, однако классы точности обозначаются цифрами как индексы к буквам (например, А₅; С₅; В₇), а квалитеты – как цифры и числа той же высоты, что и буквы (например, Н7; h9; b12).

Г4. "Если предельные отклонения линейных и диаметральных размеров заданы в системе квалитетов, то необходимо, чтобы рядом в скобках были указаны эти же отклонения в абсолютном выражении – в миллиметрах"

Примечания:

· если на чертеже нет размеров, точность которых задана в квалитетах (т.е. все размеры либо справочные, либо имеют отклонения в миллиметрах, либо заданы в устаревшей системе классов точности, либо обозначают диаметры резьбы), то в ведомость №1 вносится знак "0";

· если есть размеры с предельными отклонениями, заданными в системе квалитетов, и у всех этих размеров после обозначения квалитета указаны в скобках отклонения в миллиметрах (например, 50Н7^(+0.025)), то в ведомость №1 вносится знак "+". Если хотя бы у одного такого размера точность указана только в системе квалитетов, и не указана в миллиметрах, то в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с перечислением всех таких размеров (например: "отсутствует указание точности в миллиметрах у размеров: Ø 24Н12; Ø 60h10; 120k6").

Г5. "Для всех диаметров метрической резьбы должна быть указана точность. Предельные отклонения диаметров задаются в степенях точности, или в классах точности, и указываются либо непосредственно справа от номинальной величины диаметра резьбы, либо оговорены в технических требованиях"

Примечания:

· в ведомость №1 вносится знак "0" в двух случаях:

а) если на чертеже нет метрической резьбы;

б) если метрическая резьба присутствует, но её диаметр не указан;

· если метрическая резьба присутствует, а предельные отклонения диаметра указаны (например, М16х1.5–6g , или М16х1.5кл.2), в ведомость №1 вносится знак "+". Если у одного или нескольких диаметров метрической резьбы предельные отклонения не указаны, ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с перечислением всех таких размеров (например: "отсутствует указание точности диаметров резьбы: М24; М4; М8").

Г6. "Предельные отклонения диаметров метрической резьбы должны быть указаны степенями точности"

Примечания:

· в ведомость №1 вносится знак "0" в двух случаях:

а) если на чертеже нет метрической резьбы;

б) если метрическая резьба присутствует, но её диаметр не указан;

в) если метрическая резьба присутствует, её диаметр указан, но не указаны предельные отклонения диаметра;

· предельные отклонения диаметров резьбы в виде степени точности (цифра) и поля допуска (латинская буква) указываются через дефис после номинального диаметра и шага резьбы (если шаг указан), по среднему диаметру резьбы (например, М16х1.5–6g, М10–6Н). Встречается обозначение с последовательным указанием отклонений по среднему диаметру и диаметру выступов резьбы (например, М16–5Н6Н);

· если метрическая резьба присутствует, а предельные отклонения диаметра указаны в степенях точности, в ведомость №1 вносится знак "+". Если у одного или нескольких диаметров метрической резьбы предельные отклонения указаны в ныне отменённых классах точности (например, М16х1.5 кл.2), в ведомость №1 вносится знак "–", а в ведомость №2 – соответствующая запись с перечислением всех таких диаметров (например, "имеется диаметр резьбы с устаревшим обозначением точности: М24 кл.2"). Различие между обозначениями на чертежах степеней точности и классов точности настолько очевидно, что не составляет труда определить, в какой системе заданы отклонения того или иного диаметра резьбы.

Д1. "В технических требованиях чертежа обязательно наличие записи: "Общие допуски ГОСТ 30893.2 - mH"".

Примечания:

· запись вида "ГОСТ 30893. 2 - mH" означает буквально следующее: m – обозначение общих допусков размеров по классу точности "средний" по ГОСТ 30893.1, Н – обозначение класса точности общих допусков формы и расположения по настоящему стандарту.

· в ведомость №1 не может быть проставлен знак "0";

· если запись в указанной редакции присутствует на чертеже, в ведомость №1 вносится знак "+". Если редакция записи отличается от требуемой, то в ведомость №1 должен быть внесён знак "–", а в ведомость №2 – внесено утверждение вида: "запись о неуказанных допусках формы и расположения поверхностей приведена в устаревшей редакции". Если запись отсутствует, в ведомость №1 вносится знак "–", а в ведомость №2 – фраза: "отсутствует запись о неуказанных допусках формы и расположения поверхностей".

Д2. "При указании на изображениях детали отклонений взаимного расположения поверхностей нельзя использовать устаревшие обо

Дата добавления: 2014-10-10; просмотров: 1116; Нарушение авторских прав

Мы поможем в написании ваших работ!
