Конструктивные особенности.Ножевые БЗУ широко применяются для подачи цилиндрических деталей, а также плоских – типа шайб и дисков. Захват и ориентация заготовок осуществляются ножом (рис. 3.45).



Рис. 3.45. Схема расположения заготовки на ноже



Ножевое БЗУ показано на рис. 3.46.

Рис. 3.46. Ножевое бункерное загрузочное устройство: 1 – задняя планка приемного лотка; 2 – прокладка лотка; 3 – передняя планка приемного лотка; 4 – ограничительная планка лотка; 5 – чаша бункера; 6 –шкив сбрасывателя; 7 – сбрасыватель; 8 – правая направляющая планка ножа; 9 – нож; 10 – левая направляющая планка ножа; 11 – палец эксцентрика; 12 – серьга нижняя; 13 – втулка соединительная; 14 – серьга верхняя

Нож получает возвратно-поступательное движение от шатунного механизма. Правильно ориентированные заготовки поступают в приемный лоток, а неправильно ориентированные удаляются сбрасывателем с приемного лотка обратно в чашу бункера (рис. 3.46).

Рекомендуемые размеры и форма верхней части ножа для захвата заготовок (рис. 3.47): угол скоса ножа = 45°; ширина скошенной плоскости ножа а = (2,5 – 3) или a = (2,5 – 3)s, s – толщина материала плоской заготовки, м; толщина ножа .



Рис. 3.46. Схема ножевого бункерного загрузочного устройства:

1 – сбрасыватель; 2 – лоток; 3 – нож; 4 – приемник



Для полых гладких цилиндрических заготовок верхнюю часть ножа следует заострить, как показано на рис. 3.45.

Расчет конструктивных параметров.Существенное влияние на производительность оказывает угол наклона днища бункера, определяемый по формуле

= 2 + (5 – 10°),

где – угол трения.

Производительность ножевого БЗУ определяется по формуле

,

где – число заготовок, поступающих в приемник за один ход ножа, шт.; – частота хода ножа, мин-1.

Частота хода ножа ограничивается временем выдачи поступившего в приемник в течение одного рабочего цикла количества заготовок и может быть определено по формуле

,

где – угол наклона, приемника, град; µ – коэффициент трения; – длина части приемника, на которую поступают заготовки с ножа, м.

С уменьшением размера число ходов может быть увеличено, однако оно ограничивается инерционными силами двигающихся заготовок. Предельное число ходов ножа , при котором заготовки начинают отрываться от него, зависит от конструкции механизма привода и может быть определено по известным формулам механики.

Расчетное число ходов ножа: .

Наибольшее значение коэффициента отдачи достигается, когда количество подаваемых на приемник заготовок при каждом ходе ножа больше количества укладываемых вдоль щели приемника . Практически: = (1,2 – 1,3) .

Длина рабочей части приемника (см. рис. 3.47), на которую поступают заготовки с ножа, определяется по формуле = (8 – 10) , м.

Угол наклона приемника рекомендуется принимать равным 30°; для легких деталей, или в случае необходимости уменьшить угол наклона приемника следует применять механизм для направленного колебательного движения приемника.

Ширина щели приемника (рис. 3.48) = 1,1s или = 1,1 .



Рис. 3.48. Схема движения заготовки в форме прямоугольной пластины

по щели приемника



Толщина щек приемника = 0,5s или = 0,5 , м.

Ход ножа (рис. 3.49) следует определить по формуле

, м.

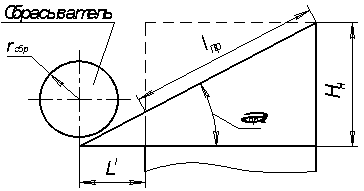

Рис. 3.49. Схема расположения сбрасывателя на приемнике



Длину ножа следует определить по формуле:

= ∙cos .

Размер зависит от конструкции сбрасывателя, установленного в конце приемника для удаления неправильно ориентированных заготовок.

При применении конструкции сбрасывателя, показанной на рис. 3.50, рекомендуется принимать: число зубьев = 10 – 14; глубину канавки для пропускания правильно ориентированных заготовок = 0,5 ; где – высота выступающей над приемником головки заготовки, м; ширину канавки = l,3 или = 1,3s, м, где – диаметр выступающей головки заготовки, м.



Рис. 3.50. Конструктивная схема сбрасывателя

Для устранения сбрасывания заготовок на нож (что уменьшает коэффициент его заполнения) ось сбрасывателя следует располагать на расстоянии от края ножа:

= 1,5 ,

где – радиус сбрасывателя, м.
