nд = 160 об / мин

( принимаем ближайшее меньшее значение )



4. Определяем действительную скорость резания

,м/мин



5. Определяем частоту вращения заготовки

nз = , об/мин

nз = = 1,1об/мин



6. Определяем крутящий момент

Мкр= 10См Kp

Р – шаг резьбы

D – номинальный диаметр резьбы, мм

Кр = Км = 1 [4. табл. 50 стр. 298]

См = 0,046; y = 1,5; q = 1,1 [4. табл. 51 стр. 298]

Мкр = 10 0,046 1 = 184,7Н (18кгс)





7. Определяем мощность

N = , кВт

N =



8. Определяем основное время.

То = 1,25/nз, мин

То = 1,25/1,1 = 1,14 мин. (см. слайд 3 приложение 7.3)



Эскиз обработки (см. слайд 4 приложение 7.4)

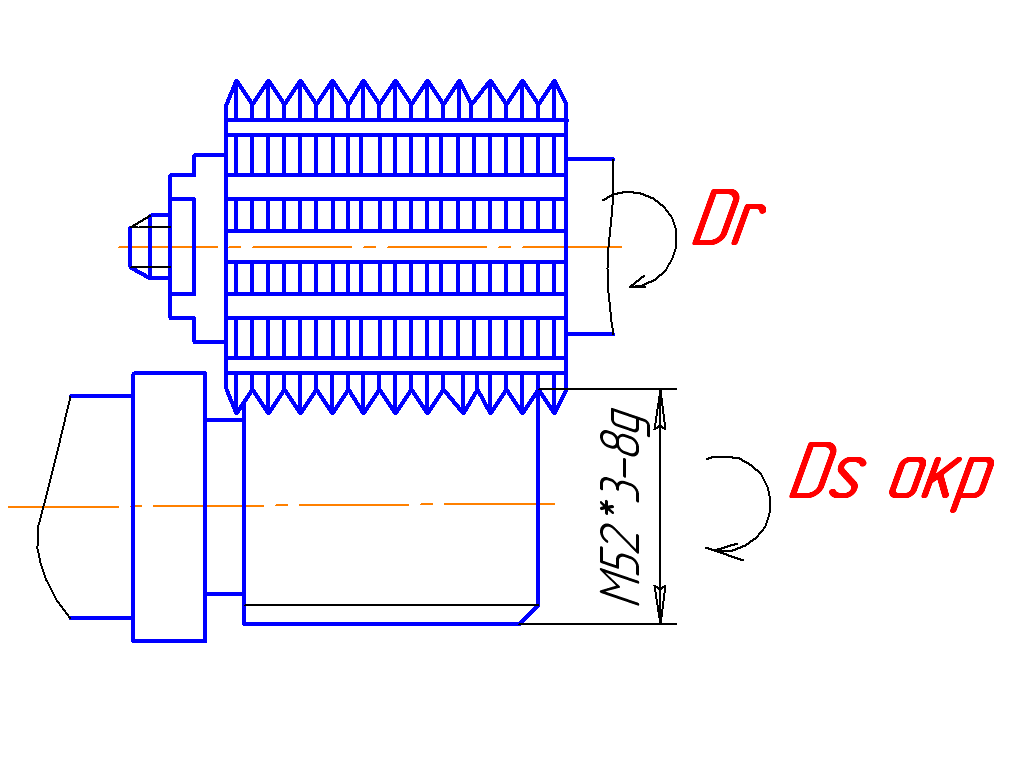

Рис. 15



Задание: На резьбофрезерном станке 5Б63 гребенчатой фрезой нарезают наружную метрическую резьбу. Необходимо: выбрать режущий инструмент; назначить режим резания; определить основное время. Обработка с охлаждением.

Таблица 21

№ вар. Материал заготовки Размеры резьбы, мм
Д x Р l
Сталь 35, σв = 52 кгс / мм² М30 x 2 – 8g
Сталь 10, σв = 48 кгс / мм² М42 x 3 – 8g
Сталь 40, σв = 54 кгс / мм² М30 x 1,5 – 6g
Сталь 9ХС, σв = 58 кгс / мм² М24 x 3 – 6g
Сталь 40 Х13, σв = 62 кгс / мм² М18 x 1,5 – 8g
Серый чугун, 200 НВ М45 x 2 – 8g
Cталь 20Х, σв = 55 кгс / мм² М58 x 3 – 6h
Сталь ХВГ, σв = 58 кгс / мм² М60 x 3 – 6h
Сталь 65Г, σв = 58 кгс / мм² М74 x 1,5 – 6g
Ковкий чугун, 150 НВ М50 x 3 – 8g
Сталь 40, σв = 54 кгс / мм² М56 x 4 – 8g
Сталь 20ХН, σв = 55 кгс / мм² М42 x 1,5 – 8g
Серый чугун, 180 НВ М30 x 3 – 6g
Сталь 35, σв = 52 кгс / мм² М28 x 2,5 – 8g
Сталь 35, σв = 52 кгс / мм² М44 x 3 – 8g
Серый чугун, 200 НВ М68 x 4 – 8g
Серый чугун, 220 НВ М20 x 1,5 – 6g
Сталь 45, σв = 55 кгс / мм² М22 x 2 – 8g
Сталь 15, бв = 48 кгс / мм² М18 x 1,5 – 6g
Сталь У7, σв = 50 кгс / мм² М24 x 2 – 8g
Сталь 30 ХГТ, σв = 58 кгс / мм² М64 x 4 – 8g
Ковкий чугун, 150 НВ М84 x 3 – 6h
Сталь 12ХН3А, σв = 55 кгс / мм² М36 x 3 – 8g
Ст. 3, σв = 45 кгс / мм² М40 x 2 – 8g
