СОУ 9А310 способна вести борьбу с вертолетами, самолетами, крылатыми и баллистическими ракетами, управляемыми авиационными бомбами и беспилотными летательными аппаратами, если эффективная отражающая поверхность их более 0,1 м и параметры движения цели (скорость, высота, курсовой параметр) соответствуют техническим возможностям СОУ 9А310 по обнаружению и сопровождению целей.

Под воздушной целью понимается средство воздушного нападения противника. О характере воздушной цели начальник расчета СОУ 9А310 получает информацию с помощью системы отображения информации (индикатор командира, операторов, видеоприемное устройство ) и от старшего начальника. В любом случае начальник расчета боевой машины обязан определить характер цели.



Основные характеристики целей, влияющие на содержание работы расчета СОУ 9А310 при подготовке стрельбы и стрельбе по цели.

1.Состав цели. По составу воздушные цели разделяются на :

- одиночные;

- групповые;

- группы целей.

Одиночными целями являются цели, интервалы и дистанции между которыми позволяют разрешить их СН и наблюдать в виде отдельных отметок.

Под групповой целью понимается цель, состоящая из нескольких СВН, интервалы и дистанция между которыми не позволяют разрешить их СН, и наблюдаемая на экране индикатора в виде одной или нескольких, наложенных друг на друга отметок.

Под единичной целью понимается каждый летательный аппарат из состава групповой цели.

Под группой целей понимается совокупность одиночных и групповых целей, действующих в определенном боевом порядке и наблюдаемых на экранах индикаторов в виде группы близко расположенных отметок.

2. Тип цели (самолет, вертолет, крылатая ракета, УАБ, БПЛА).

Для определения типа цели начальник расчета может использовать следующую информацию:

- на экране ВПУ ТОВ – по внешнему виду;

- по виду отметок от целей на индикаторах СОУ 9А310.

3. Параметры движения цели - являются важнейшими характеристиками цели, определяющими зону поражения:

- по скорости полета цели подразделяются на:

малоскоростные Vц < 80 м/с;

дозвуковые 80 м/с < Vц < 300 м/с;

скоростные 300 м/с < Vц < 700 м/с.



- различают следующие высоты полета:

предельно малые до 200 м;

малые 200-1000 м;

средние 1000-4000 м;

большие 4000-12000 м.

4. Место и значимость в налете определяется по расположению отметок от целей на экранах индикаторов. Воздушные цели могут действовать в составе ударной группы, группы подавления ПВО, отвлекающей группы, группы постановки помех и т. д.



5. Способ противодействия зенитным ракетным комплексам.

а) Применение противоракетного маневра.

Различают два вида противоракетного маневра:

- маневр с задачей выхода самолета из зоны поражения СОУ 9А310 за

время полета ракеты.

- кратковременный маневр с целью резкого увеличения ошибок

наведения ракеты. В этом случае маневр совершается за 5-10с.

до момента встречи ракеты с целью.

Основными параметрами, характеризующими маневр, являются:

- диапазон скоростей полета DVЦ;

- развиваемые осевые перегрузки h;

- время достижения нормальной перегрузки.

Современные самолеты тактической авиации способны развивать нормальные перегрузки до 9-10 единиц за 1-4 секунды. Однако практически величина перегрузок ограничивается полезной нагрузкой самолета, степенью подготовленности экипажа и не превышает 3-3,5 единиц.



б) Огневое воздействие.

Для проведения огневого подавления сухопутных войск (в том числе и подразделений ПВО) противник может выделить до 30-40% всех средств, участвующих в налете.

При этом противник может использовать:

- авиационные бомбы различных типов и калибров;

- напалмовые баки различных емкостей;

- управляемые ракеты класса "воздух-земля";

- неуправляемые реактивные снаряды;

- пушечно-пулеметный огонь.



в) Радиопротиводействие.

По характеру радиопротиводействия цели подразделяются на цели:

- постановщики помех;

- летящие под прикрытием помех.

В ходе боевых действий может сложиться обстановка, когда в зону обстрела СОУ 9А310 одновременно входит несколько целей. Поэтому начальнику расчета необходимо определить порядок их уничтожения.

Рассмотрим порядок определения степени важности целей.

В ходе боевых действий может сложиться обстановка, когда возможности зенитного ракетного комплекса не позволят уничтожить все цели, входящие в зону обстрела. При определении первоочередного обстрела воздушных целей (группы целей) из общего состава СВН необходимо учитывать степень важности (опасности) той или иной воздушной цели (группы целей).

При делении воздушных целей (групп целей) по степени важности учитываются направление их полета и предполагаемый характер решаемых ими задач (разведка, огневое подавление средств ПВО, постановка радиопомех, нанесение ударов по объектам), тип средств воздушного нападения, их количество, высота полета и вид применяемого противодействия.

По направлению полета наиболее важными являются воздушные цели, курс которых проходит через главную группировку прикрываемых войск или элементы боевого порядка зенитного ракетного дивизиона.

При ведении боевых операций с применением обычных видов оружия наиболее опасными считаются воздушные цели, непосредственно наносящие удары по прикрываемым объектам, а также осуществляющие огневое подавление средств ПВО. Огневое подавление зенитных комплексов является основной мерой противодействия воздушного противника. Оно направленно на ослабление системы ПВО и приводит к резкому сокращению потерь средств воздушного нападения, прорывающихся к прикрываемым войскам и объектам.

По типу средств воздушного нападения наиболее важными являются те цели, которые могут использоваться противником в качестве носителей ядерного оружия. Групповые цели, как правило, считать более важными, чем одиночные, так как они способны нанести атакуемому объекту значительно больший ущерб. Кроме того, при отражении массированного удара групповых (групп) целей существенно усложняется организация управления огнем средств ПВО.

В ударах с использованием большого числа средств воздушного нападения противник обычно ставит перед собой такие цели, как преодоление системы ПВО и массированное огневое воздействие по объектам удара. При этом часть сил авиации используется для огневого подавления средств ПВО и прикрытия основных сил от атак истребительной авиации. Группы подавления, как правило, следует впереди ударных групп и воздействует на средства ПВО до входа основных сил в их зону обстрела. Группы прикрытия от ударов истребительной авиации обычно в зону поражения ЗРК 9К37 не входят и находятся в районах, удобных для действия против истребительной авиации.

По высоте полета наиболее опасными считаются воздушные цели, летящие на предельно малых высотах с использованием маскирующих свойств рельефа местности.

В условиях роадиоэлектронного противодействия противника наиболее важными воздушными целями являются постановщики активных помех, цели, летящие под прикрытием помех, и постановщики пассивных помех. Во всех случаях уничтожение самолетов – постановщиков помех является наиболее действенной мерой борьбы с системой радиоэлектронного противодействия противника.

Характер и важность воздушной цели являются определяющими факторами при выборе ее для уничтожения.

При прочих равных условиях в первую очередь уничтожаются те воздушные цели, условия стрельбы по которым являются наиболее выгодными для данного ЗРК 9К37.



1.3 Зона поражения и зона пуска.

Эффективность стрельбы СОУ 9А310 во многом зависит от реализуемой зоны поражения.

Для определения возможностей зенитного ракетного комплекса 9К37 по уничтожению воздушных целей необходимо знать размеры области пространства, в пределах которой возможно наведение ракеты на цель и поражение ее с определенной вероятность. Эта часть пространства называется пространственной зоной обстрела.

В пространственной зоне обстрела выделяют зону поражения, положение которой зависит от направления движения цели относительно самоходной огневой установки.

Зона поражения СОУ 9А310 представляет собой часть пространства, в пределах которого при фиксированных условиях стрельбы обеспечивается поражение одиночной типовой цели одной ракетой с вероятностью не ниже заданной.

При прямолинейном курсе цели зона поражения симметрична относительно плоскости ХОУ в «земной» (стационарной) системе координат при условии, что направление ориентации стационарной системы координат таково, что ось ОХ постоянно направлена параллельно курсу цели. Плоскость ХОУ в этом случае принято называть биссекторной плоскостью.

Зона поражения является важнейшей обобщенной характеристикой огневых возможностей СОУ 9А310. Для СОУ 9А310 она определяет:

- диапазоны дальностей, высот, скоростей и курсовых параметров

полета целей, при которых эффективность стрельбы соответствует

заданной;

- минимальные временные интервалы между целями, при которых

возможен их последовательный обстрел;

- время занятости СОУ 9А310 обстрелом одной воздушной цели;

- требуемую глубину разведки воздушных целей, обеспечивающую их

своевременный обстрел;

- рубежи объявления зенитной ракетной батарее готовности

номер один, постановки огневых задач;

- удаление стартовых позиций зенитных ракетных батарей от переднего

края и их взаимное удаление.



Размеры зоны поражения определяются:

- зоной обнаружения целей станцией обнаружения СОУ 9А310 и зоной

устойчивого сопровождения цели самоходной огневой установкой;

- временем вывода ракеты на кинематическую траекторию;

- досягаемости ракеты по дальности и высоте;

- соотношением располагаемых и потребных перегрузок ракеты;

- точностью наведения ракеты на цель;

- характеристиками боевой части ЗУР 9М38 (общим числом осколков,

образующихся при подрыве боевой части, кинетической энергией

осколков, законами распределения осколков в динамике и их

характеристиками);

- характеристиками радиовзрывателя (законом срабатывания и его

параметрами, средним углом срабатывания радиовзрывателя, средним

квадратическим отклонением угла срабатывания, средним

квадратическим отклонением радиуса срабатывания);

- параметрами движения воздушной цели характеристиками ее

уязвимости;

- величиной заданной вероятности поражения типовой воздушной цели.

При определении формы и размеров зоны поражения СОУ 9А310 необходимо задаться типом воздушной цели и характеристиками ее уязвимости, условиями стрельбы, уровнем требуемой вероятности поражения воздушной цели.

Для каждого типа воздушных целей и разных условий стрельбы будут иметь место свои размеры и форма зоны поражения. Поэтому целесообразно задаваться типовой воздушной целью, наиболее характерной для данного зенитного ракетного комплекса, и определять зону поражения для этой характерной воздушной цели с учетом возможной тактики ее боевого применения.

В качестве типовой воздушной цели для СОУ 9А310 принята цель с характеристиками уязвимости истребителя-бомбардировщика типа F-15, эффективной отражающей поверхностью 1,0-1,5 м2 и скоростями полета от 30 до 800 м/с.

Зона поражения СОУ 9А310 имеет сложную объемную конфигурацию. Для удобства изображения зоны поражения ее ограничивают ближней, дальней, верхней, нижней и боковой границами. При анализе характеристик зоны поражения (ЗП) пользуются ее вертикальными или горизонтальными сечениями при фиксированных параметре и высоте полета воздушной цели соответственно.

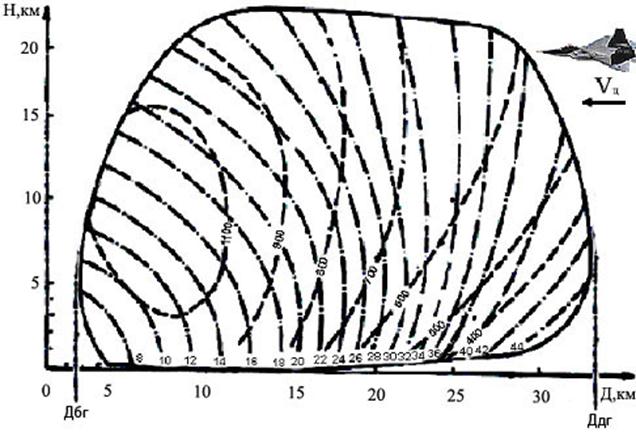

Вертикальное сечение ЗП для типовой воздушной цели при нулевом параметре ее полета показана на рис.2 а горизонтальные сечения для различных высот полета показаны на рис. 2,3,4,5,6.





Рис 2.

Вертикальное сечение зоны поражения: СОУ 9А310



Рис 3. Горизонтальное сечение зоны поражения СОУ 9А310

(H=0,1км; VЦ = 300м/c)







Рис 4. Горизонтальное сечение зоны поражения СОУ 9А310

(H=7км; VЦ = 400м/c)







Рис 5. Горизонтальное сечение зоны поражения СОУ 9А310

(H=15км; VЦ = 500м/c)




Зону поражения СОУ 9А310 условно можно рассматривать как зону, состоящую из двух частей (рис.6):



рис 6.Вертикальное сечение зоны поражения СОУ 9А310:

а – для приближающейся цели; б – для удаляющейся цели





Ближняя граница зоны поражения – совокупность точек выхода цели из зоны поражения при стрельбе на встречу и точек входа в ЗП при стрельбе вдогон. Ближняя граница зоны поражения ограничена тремя коническими поверхностями с образующими ab, bc и cd. Коническая поверхность с образующей cd составляет с горизонтом угол εmax.

Верхняя граница зоны поражения с сечением в вертикальной плоскости de ограничена горизонтальной плоскостью, расположенной на высоте Hmax.

Дальняя граница зоны поражения ограничена двумя коническими поверхностями с образующими поверхностями с образующими lm и mn и сферической поверхностью с образующей el и радиусом сферы rg.

Нижняя граница зоны поражения с сечением в вертикальной плоскости an ограничена горизонтальной плоскостью, расположенной на высоте Hmin.



Основные факторы, определяющие границы зоны поражения:



Ближняя граница зоны поражения определяется дальностью вывода ракеты на кинематическую траекторию (конические поверхности с образующими ab и bc), соотношением располагаемых и требуемых перегрузок и согласованием области срабатывания радиовзрывателя с областью разлета осколков (коническая поверхность с образующей cd).

Дальность вывода ракеты на кинематическую траекторию является случайной величиной и определяется:

- начальным отклонением ракеты от кинематической траектории,

которое определяется ошибками, возникающими в конце

неуправляемого полета ракеты;

- минимально (15˚) и максимально (60˚) возможными значениями углов

пуска ракеты;

- временем затухания переходных процессов в начале управляемого

полета ЗУР 9М38.

Длительность неуправляемого полета ракеты составляет 2-4с.

Располагаемыми называются перегрузки, которые может развить ракета во время полета на данной высоте. Они зависят от аэродинамических характеристик ракеты, ее скорости и плотности воздуха.

Располагаемые перегрузки на стартовом участке, обеспечивающие быстрый вывод ракеты в упрежденную точку на кинематической траектории, в основном зависят от скорости ракеты, которая достигает 800-850 м/с.

Коническая поверхность с образующей cd ограничена значениями εmax.

При значениях εцmax потребные перегрузки становятся больше располагаемых из-за большой кривизны траектории вблизи точки встречи ракеты с целью.

Перегрузки, которые должна развить ракета, чтобы реализовать траекторию определенной кривизны с заданной точностью, называются потребными перегрузками (nтр). Потребные перегрузки слагаются из нормальных составляющих кинематических перегрузок (nк); перегрузок, обусловленных влиянием силы тяжести(nв), и перегрузок для отработки случайных возмущений (флюктуакционных перегрузок nф), т.е.

nтр=nк+nв+nф

для обеспечения наведения ракеты на цель необходимо, чтобы на протяжении всей траектории полета ракеты выполнялось условие nр/nтр>1.

Невыполнение этого условия приводит к резкому увеличению ошибок наведения и снижению вероятности поражения воздушной цели. Поэтому в зону поражения входят только те точки пространства, в которых это условие выполняется.

Кроме того, при больших углах места цели скорость сближения ракеты с воздушной целью достигает таких значений , при которых согласование области срабатывания радиовзрывателя с областью разлета осколков боевой части не обеспечивает требуемую вероятность поражения воздушной цели.

Верхняя граница зоны поражения в основном определяется допустимыми углами встречи ракеты с воздушной целью, а также возможностью станции РЛС 9С35 по обнаружению высотных целей.

РЛС 9С35 обеспечивает надежное обнаружение и опознавание целей в диапазоне высот полета от 15 до 22000 м по данным целеуказания с ПБУ 9С470 или самостоятельно. Воздушная обстановка на ПБУ 9С470 передается с СОЦ 9С18.

Дальняя граница зоны поражения определяется:

- дальностью полета ракеты на активном участке траектории;

- дальностью обнаружения целей РЛС 9С35 и другими факторами.

Дальность обнаружения целей РЛС 9С35 накладывает ограничение на дальнюю границу зоны поражения с существующим работным временем при стрельбе по низколетящим и малоразмерным воздушным целям, летящим с большими скоростями.

Нижняя граница зоны поражения определяется, в основном, влиянием земли на работу радиолокационных станций комплекса, РГС РВ ракеты и дальностью обнаружения целей при существующем работном времени.

На предельно малых высотах происходит искажение диаграммм направленности станций СОЦ 9С18 и СОУ 9А310, что приводит, как правило, к неустойчивому сопровождению воздушной цели и уменьшению дальности обнаружения до величины, не обеспечивающей обстрел даже в районе границы зоны поражения.

Для уменьшения влияния земли на работу контура управления, РГС 9Э50 и радиовзрывателя при стрельбе по низколетящим воздушным целям в СОУ 9А310 используется режим НЛЦ. В этом случае первоначальный вывод ракеты производится на высоту, большую высоту полета воздушной цели с дальнейшим снижением траектории полета ракеты.



Параметры зоны поражения

Параметрами зоны поражения называются величины, характеризующие ее положение относительно стартовой позиции СОУ 9А310, а также размеры зоны поражения для воздушной цели, движение которой в данной момент времени характеризуется высотой Hц, скоростью Vц, и курсовым параметром Pц.

К параметрам зоны поражения относятся:

- горизонтальная dд и наклонная rд дальности до точки входа (выхода –

при стрельбе вдогон) воздушной цели в зону поражения – до дальней

границы зоны поражения;

­­- глубина зоны поражения h;

- максимальный курсовой параметр Pmax.

Величина максимального курсового параметра для зоны поражения зенитного ракетного комплекса зависит от скорости цели и высоты ее полета.

Для типовой воздушной цели максимальный курсовой параметр составляет: для СОУ 9А310 ─ ±22 км.

Глубина зоны поражения определяется длиной маршрута прямолинейно летящей воздушной цели в зоне поражения.

Зоной пусканазывается часть пространства, в котором при наличии воздушной цели в момент пуска ракеты обеспечивается встреча ракеты с целю в зоне поражения.

Размеры и форма зоны пуска зависят от:

- размеров и положения границ зоны поражения;

- полетного времени ракеты до соответствующих границ зоны

поражения;

- скорости воздушной цели, вида маневра цели и его характеристик

(величин перегрузок, времени маневра и т.д.).

Для построения зоны пуска можно все точки зоны поражения сместить на величину

Vцстpi).

где τст– время задержки старта ракеты;

τpi - полетное время ракеты до точки с воздушной целью.

Зона пуска имеет сложную объемную конфигурацию, поэтому для облегчения анализа ее представляют, как и зону поражения, в виде вертикального (при Рц=0) и горизонтальных сечений.

В СОУ 9А310 расчет зоны пуска и определение момента входа в нее цели осуществляется автоматически в ЦВС. При этом в качестве исходной зоны поражения применяется аппроксимированная зона.

Для построения вертикального сечения зоны пуска строится вертикальное сечение зоны поражения для заданной скорости воздушной цели.

На сечении зоны поражения выбираются характерные точки, например, a, b, c, d, e, f (рис. 7).





Рис.7 Вертикальные сечения зоны поражения и зоны пуска

(RЦ = 0;VЦ = 400м/c) А – зона поражения; Б – зона пуска



По измеренным для данных точек значениям наклонной дальности определяется время полета ракеты для каждой точки (τpi).

Используя полученные значения полетных времен ракеты, каждую точку зоны поражения смещают в противоположную направлению движения цели сторону на величину

ΔS1=Vцстр),

где τст - время задержки старта ракеты.

Параметрами зоны пусканазывают показатели, характеризующие зону пуска относительно воздушной цели, летящей определенным курсом и с определенной скоростью.

Параметры зоны пуска:

- наклонная rд.п. и горизонтальная dд..п. до дальней границы зоны пуска;

- наклонная rд..п. и горизонтальная dд..п. дальности до ближней границы

зоны пуска;

- глубина зоны пуска hп.



1.4 Виды огня и темп стрельбы.

Под видом огня понимается порядок пуска ракет при обстреле воздушной цели. В зависимости от воздушной обстановки, типа цели, времени ее пребывания в зоне пуска и назначенного расхода ракет применяются следующие виды огня:

- очередью ракет;

- залпом ракет;

- одиночными ракетами.

Огонь очередью ракет – это такой вид огня, при котором воздушная цель обстреливается назначенным количеством ракет с соблюдением установленных временных интервалов между пусками. Пуск последующей ракеты производится до момента встречи предыдущей ракеты с воздушной целью.

Огонь залпом ракет – вид огня, при котором пуск ракет производится одновременно с СОУ 9А310 и ПЗУ 9А39.

Огонь одиночными ракетами – это такой вид огня, при котором пуск последующей ракеты по одной и той же воздушной цели производится после оценки результатов стрельбы предыдущей ракетой или при котором воздушная цель обстреливается только одной ракетой.

При выборе интервала между пусками ракет в очереди необходимо учитывать два требования:

- в интересах обстрела наибольшего количества и повышения

вероятности поражения воздушных целей, имеющих малое время

пребывания в зоне пуска, при обстреле их максимальным количеством

ракет желательно выбирать как можно меньший интервал между

пусками;

- в интересах исключения столкновения ракет в полете, а в отдельных

случаях и влияния времени перезаряжения СОУ 9А310 и ПЗУ 9А39 на

эффективность стрельбы, а также исключения влияния облака подрыва

предыдущей ракеты на точность самонаведения последующей ракеты

на точность самонаведения последующих ракет желательно интервал

между пусками выбирать как можно больше.

Правила стрельбы предусматривают при обстреле воздушных целей иметь следующие интервалы между пусками ракет:

- 5 – 6с при пуске ракет с одной СОУ 9А310 (ПЗУ 9А39):

- залповую стрельбу при пуске ракет с разных пусковых устройств.

Временной интервал 5 –6 с между пусками ракет с одного пускового устройства объясняется следующим.

При сходе ракеты с направляющих факел, создаваемый ее двигателем, оказывает влияние на сопровождение цели РГС ракет, оставшихся на пусковом устройстве. Это влияние заключается:

- в экранировании факелом ракеты сигнала, отраженного от воздушной

цели;

- в увеличении на выходе приемника РГС шумов и искажений полезного

сигнала, отраженного от воздушной цели, за счет модуляции ее

ионизированной средой факела:

- в экранировании канала опорного сигнала.

Под воздействием этих причин возможна потеря воздушной цели РГС ракет, оставшихся на пусковом устройстве. По результатам полигонных испытаний установлено, что влияние факела на ракеты, находящиеся на пусковом устройстве, прекращается через 5- 6 с. Исходя из этого для обеспечения нормальной стрельбы очередью ракет с одного пускового устройства необходимо, чтобы интервалы между пусками были не менее 5 – 6 с.

Пуски ракет с меньшими интервалами или же залпом, но с различных пусковых устройств, практически не влияют на наведения ракет.

Возможности зенитной ракетной батареи по последовательному обстрелу воздушных целей определяются продолжительностью цикла стрельбы, числом целевых каналов, а при отражении удара, когда ракеты при пусковых устройствах СОУ 9А310 (ПЗУ 9А39) израсходованы, и временем, необходимым на заряжение.



1.5 Цикл стрельбы. Возможности комплекса по последовательному

обстрелу целей.

Циклом стрельбы τцп называется время, затрачиваемое целевым каналом на обстрел одной воздушной цели перенос огня на последующую цель. Цикл стрельбы определяется по формуле:



τц п стр п + τпер.



Время обстрела включает продолжительность всех операций от момента нажатия кнопки “ПУСК” для пуска первой ракеты до окончания оценки результата пуска последней ракеты. При стрельбе одной ракетой или очередью в n ракет оно определяется из выражения:



τстр п=τст + τст + τn p(n - 1) + τнаб.



где, τст - время прохождения старта первой ракеты (1 – 2 с);

τpi – время полета первой ракеты до точки встречи с целью;

τnp – интервал времени между разрывами ракет в очереди;

τнаб – время на оценку результата обстрела воздушной цели, отсчитываемое от момента разрыва последней ракеты в очереди (8 – 10 с).

Время переноса огня τпер на последующую цель отсчитывается от момента нажатия кнопки “СБРОС” до нажатия кнопки “ПУСК” для обстрела новой воздушной цели.

Время, которое необходимо затратить на непосредственную подготовку стрельбы, зависит от воздушной обстановки, способа постановки огневой задачи с ПБУ 9С470, а также от вида поиска цели станцией сопровождения.

Учитывая, что ПБУ 9С470 способен подготовить и провести в процессе стрельбы по предыдущей воздушной цели опознавание последующей воздушной цели, время непосредственной подготовки стрельбы может быть сокращено.

Время переноса огня с одной цели на другую при отсутствии радиопомех составляет 23,5 с, а при стрельбе в условиях радиопомех - 32 с .

В таблице 1 приведены продолжительности циклов стрельбы τцп отдельного целевого канала в зависимости от вида поиска цели СОУ 9А310 и расхода ракет, которые определяют минимальные временные интервалы между целями при которых обеспечивается их обстрел на дальней границе зоны поражения.





Таблица 1

Вид поиска Продолжительность цикла стрельбы, с, при расходе ракет
n=1 n=2 n=3
Режим «ЦУ» (без помех)
Режим «ЦУ» (в условиях применения помех)
Поиск в ответственном секторе



Последовательный обстрел целей возможен и при меньших временных интервалах за счет использования глубины зоны поражения.



1.6 Оценка результатов стрельбы



Наблюдение за результатами стрельбы ведется для определения факта поражения, необходимости повторного обстрела и дальнейшего сопровождения воздушной цели.

Наблюдение ведется по экранам индикаторов СОУ 9А310, стрелочному прибору “ВЫСОТА”, цифровым индикаторам “ДАЛЬНОСТЬ” и “СКОРОСТЬ”, азимутальной и угломестной шкалами блока Р-51ЦА, экрану ТОВ и визуально.

Оценка результатов стрельбы производится по виду отметки от воздушной цели на экранах индикаторов, работе световых табло и стрелочных приборов СОУ 9А310 с момента загорания табло “ПРОЛЕТ”.

Признаками поражения цели являются:

- появление на экранах индикаторов отметки от подрыва ракеты при

встречи ее с воздушной целью;

- резкое изменение параметров движения воздушной цели (скорости,

высоты);

- разделение отметки от групповой воздушной цели после подрыва

ракеты;

- прекращение постановки радиопомех при стрельбе по самолетам –

постановщикам радиопомех;

- воспламенение или разрушение воздушной цели, наблюдаемые на экране

ТОВ.

Признаками не поражения воздушной цели являются:

- неизменность параметров движения воздушной цели после подрыва

ракеты у воздушной цели;

- отсутствие признаков разрушения воздушной цели, наблюдаемой на

экране ТОВ;

- устойчивое сопровождение воздушной цели после пролета ракеты.



1.7 Способы и рубежи постановки огневых задач.



Способами постановки огневых задач являются:

- целеуказание;

- назначение ответственного сектора;

- подача сигналов на выполнение заранее спланированных огневых

задач.

Целеуказание, как правило, применяется в условиях простой воздушной обстановки, когда воздушные цели надежно обнаруживаются на дальности, обеспечивающей своевременную постановку огневых задач, определена их важность и имеются сведения о состоянии и огневых возможностях СОУ 9А310. При этом указываются координаты конкретной воздушной цели, назначенной для уничтожения, ее состав, номер правила выбора одиночной воздушной цели из состава групповой, высота и скорость ее полета.



Назначение ответственного сектора применяется в условиях сложной воздушной и радиоэлектронной обстановки (ограниченная дальность обнаружения, наличие радиопомех, применение воздушными целями маневра против управления огнем и др.)

Назначение ответственных секторов производится:

- для предварительного распределения огневых возможностей СОУ 9А310

по уничтожению воздушных целей;

- для распределения усилий по разведке воздушных целей на малых

высотах;

- для распределения усилий по разведке и уничтожению вертолетов.

Огонь вне ответственного сектора ведется по команде с ПБУ 9С470 и при отсутствии воздушных целей в своем ответственном секторе. В ходе отражения налета СВН ответственные секторы могут уточняться (изменяться).

При назначении ответственных секторов СОУ 9А310 учитываются следующие правила:

- ответственные секторы назначаются в пределах ответственного сектора

зенитного ракетного дивизиона;

- границы ответственных секторов должны пересекаться, как правило, на

дальности ближнего рубежа постановки огневых задач для максимальной

скорости полета воздушной цели;

- ширина ответственных секторов может распределяться неравномерно;

- максимальная ширина ответственного сектора устанавливается в

пределах сектора поиска СОУ 9А310.

При постановке огневой задачи назначением ответственного сектора указываются азимут биссектрисы и ширина ответственного сектора.

Заблаговременное планирование огневых задач осуществляется в соответствии с результатами прогнозирования действий воздушного противника. Каждой огневой задаче присваивается свой код.

Сигнал на выполнение заблаговременно спланированной огневой задачиподается в случае соответствия сложившейся воздушной обстановки спрогнозированному налету.

Оценка качества управления огнем огневых единиц (СОУ 9А310) производится по индикаторам, сигнальным табло пункта боевого управления по донесениям командиров зенитных ракетных батарей (СОУ 9А310).

Рубежи постановки огневых задач СОУ 9А310 назначаются в целях обеспечения наиболее полного использования их огневых возможностей и выбора способа постановки огневых задач при принятии решения на уничтожение воздушных целей в пределах зоны поражения зенитного ракетного комплекса. Удаление рубежей постановки огневых задач СОУ 9А310 с ПБУ 9С470 в зависимости от скорости и высоты полета воздушных целей выбираются согласно таблице 2.





Таблица 2

Скорость воздушной цели, м/с Рубежи постановки огневых задач СОУ 9А310 с ПБУ 9С470 зенитного ракетного дивизиона
дальний, км ближний, км
H<5км H>5 км




1.8 Режимы работы СОУ 9А310.

Обстрел воздушной цели может производиться в следующих режимах работы СОУ 9А310:

- импульсном с линейно-частотной модуляцией ( ЛЧМ );

- импульсном с линейно-частотной модуляцией и селекцией движущихся целей ( ЛЧМ+СДЦ );

- квазинепрерывного излучения ( КНИ );

- низколетящей цели с квазинепрерыным излучением ( НЛЦ+КНИ );

- низколетящей цели с линейно-частотной модуляцией и селекцией движущихся целей ( НЛЦ+ЛЧМ+СДЦ ).



1.9 Обнаружение и сопровождение воздушных целей



В зависимости от способа постановки огневой задачи, состояния техники и условий воздушной обстановки применяются следующие виды поиска цели РЛС 9С35:

- по данным целеуказания;

- автономный поиск.

При любом виде поиска возможно принудительное и непринудительное наведение антенны СОУ 9А310 в направлении на воздушную цель.

Принудительное наведение антенны осуществляется по данным целеуказания с ПБУ 9С470. Целеуказание с ПБУ 9С470 производится в автоматическом или ручном режимах.

В автоматическом режиме целеуказание производится по данным цифровой вычислительной системы 9С471.

В ручном режиме целеуказание производится командиром зенитного ракетного дивизиона путем «скалывания» выбранных отметок от целей.



Ручной режим целеуказания применяется:

- при отмене рекомендаций автоматического целераспределения;

- при необходимости выдачи целеуказания на две и более СОУ 9А310 по

одной и той же воздушной цели;

- при перенацеливании СОУ 9А310 на другую воздушную цель.

Контроль за работой СОУ 9А310 производится командиром зенитного ракетного дивизиона по информации, высвечиваемой на экране индикатора ПБУ 9С470.

С получением информации от ПБУ 9С470 по световым табло:

“БОЕВАЯ РАБОТА”, “ЦУ ПРИНЯТЬ”, зона “НИЗ (ВЕРХ)”, “ДАЛЬНОСТЬ”, “СКОРОСТЬ”, НОМЕР ЛИТЕРА РАКЕТНОГО КАНАЛА командир зенитной ракетной батареи ( НР СОУ 9А310) командует: «ПОИСК». Переключатели “ЦУ ПРИНИМАЮ – ВЫКЛ”., “ВЕРХ – НИЗ” блока Р-19К устанавливает в положение “ЦУ ПРИНИМАЮ”, “НИЗ (ВЕРХ)” и выбирает соответствующий номер ракетного канала. При этом антенна станции принудительно разворачивается в направлении на цель. Поиск и обнаружение воздушной цели производится в азимутальной плоскости в секторе, равном 120º, и в угломестной плоскости: в положении “НИЗ” – в пределах 0º– 6º, в положении “ВЕРХ”– в пределах 6º – 12º.

После обнаружения воздушной цели на индикаторах СОУ 9А310 производится захват её на сопровождение.

Признаками захвата воздушной цели на сопровождение являются:

- загорание сигнальных лампочек “АЗ.I”,”АЗ.II” и “ЗАХВ. Д” на блоках

управления антенной РЛС 9С35 и наведения по скорости и дальности;

- наличие импульса цели в пределах «дырочного» визира на точной

развертке индикатора положения цели по скорости и дальности.

Среднее время поиска цели самоходной огневой установкой при целеуказании с ПБУ 9С470 составляет 24 с.

Автономный поиск ведется в ответственном секторе при установках угла места антенны в положение «НИЗ» или «ВЕРХ». Цель должна быть обнаружена РЛС 9С35 на дальности Добн.тр, обеспечивающей её обстрел на дальней или хотя бы на ближней границе зоны поражения.

Требуемые дальности обнаружения воздушной цели (Dобн.тр) при Рц = 0 для активного участка траектории полета ракеты приведены в табл.3.



Таблица 3

Высота цели, км Добн.тр ,км
Vц ≤ 300 м/с Vц > 300 м/с
Нц ≤ 0,25 43–51 59–67
Нц > 0,25 51–56 67–77



Дальность обнаружения низколетящих целей, летящих со скоростью более 300 м/с, обеспечивает их обстрел, как правило, в глубине или в районе ближней границы зоны поражения.

Поиск и обнаружение воздушных целей организуется для разведки воздушного противника во всех видах боевых действий. Особое значение имеет визуальное наблюдение за действиями низколетящих целей, и особенно – вертолетов.

Визуальное наблюдение организуется и ведется разведчиками-наблюдателями на командных (батарейных командирских) пунктах, стартовых и технических позициях. Разведчики-наблюдатели опознавание воздушных целей осуществляют по силуэтам летательных аппаратов, по опознавательным знакам государственной принадлежности, а также по специальным сигналам визуального опознавания (сигнальным ракетам, миганиям бортовыми огнями, эволюциям и др.). Посты воздушного наблюдения оборудуются в инженерном отношении и обеспечиваются средствами связи, оптическими приборами, сигнальными средствами, приборами ориентирования на местности, ориентирными указателями и приборами радиационной и химической разведки. Дежурному разведчику-наблюдателю назначается сектор разведки или ставится задача на круговое наблюдение.

Доклады командиру зенитной ракетной батареи (НР СОУ 9А310) о воздушной обстановке от разведчиков-наблюдателей поступают по телефону с указанием положения воздушной цели относительно видимых местных предметов (ориентиров) или по сторонам света.

При сопровождении воздушной цели СОУ 9А310 осуществляет непрерывное определение её текущих координат. В зависимости от характера отраженного сигнала и условий стрельбы на СОУ 9А310 применяются следующие способы сопровождения:

- автоматическое сопровождение;

- смешанное сопровождение;

- сопровождение по телевизионному оптическому визиру 9Ш38.

При использовании радиолокационного канала СОУ 9А310 основным способом сопровождения воздушных целей является автоматическое сопровождение, при котором определение координат и сопровождение выбранной воздушной цели производится автоматически и без участия оператора. Автоматическое сопровождение одиночной воздушной цели осуществляется при отсутствии радиопомех, так как в этом случае обеспечивается минимальный уровень ошибок сопровождения и наиболее полное использование энергетического потенциала СОУ 9А310.

При переходе в режим автоматического сопровождения первый оператор выводит маркерную метку на отметку от цели, выбирает строку поиска по углу места (максимальная яркость отметки от цели) и нажимает кнопку РАЗРЕШ.ЗАХВАТ. При этом срабатывает автомат захвата I и производится переход СОУ 9А310 в поиск по «коробочке». Это позволяет захватить воздушную цель вторым оператором по углам и дальности (скорости) без уточнения целеуказания по углу места (т.е. без перехода на новую строку поиска).

Второй оператор наблюдает появление отметки от цели на экране и штурвалом дальности (скорости) совмещает строб ПЦ (положение цели) с отметкой от цели. По верхней (точной) развертке экрана индикатора выводит отметку от цели в темновой визир и нажимает кнопку “РЗII”.

В случае подхода отметки от цели к некомпенсированным остаткам пассивных радиопомех (отражений от местных предметов) может быть произведен переход на инерционное сопровождение воздушной цели по углам и дальности по данным, вырабатываемым цифровой вычислительной системой на основе экстраполяции координат воздушной цели. Для принудительного перехода в режим инерционного сопровождения второй оператор нажимает кнопку “ИНЕРЦ”.

Смешанный способ сопровождения используется при наличии радиопомех, уводящих по дальности или скорости.

При смешанном сопровождении производится ручное сопровождение воздушной цели по одной координате Dц или Vц, по остальным – βц и εц – автоматическое. Порядок действия операторов при этом следующий.

Второй оператор наблюдает за отметкой от цели на экране индикатора и в момент её дробления и разделения ставит переключатель

“П/АВТ.–АВТ.–РУЧН.” на блоке Р-51С в положение “РУЧН.” Затем с помощью штурвала дальности он совмещает темновой визир с отметкой от цели и удерживает её в темновом визире с помощью штурвала дальности. В этом режиме слежение за целью осуществляется только по положению, и оператор вынужден непрерывно вращать штурвал дальности со скоростью, пропорциональной скорости перемещения воздушной цели на экране индикатора. Точность сопровождения воздушной цели при этом способе ниже, чем при автоматическом сопровождении, поэтому при возможности оператор переводит станцию в режим автоматического сопровождения. При неустойчивом сопровождении воздушной цели и постоянном срыве автоматического сопровождения оператор использует полуавтоматический способ сопровождения воздушной цели по дальности, при этом переключатель “П/АВТ.–АВТ.–РУЧН.” он устанавливает в положение “П/АВТ.” и с помощью штурвала дальности совмещает визир точной развертки с отметкой от цели.

Полуавтоматическое сопровождение цели с использованием телевизионного оптического визира применяется в случаях, когда воздушный противник активно применяет противорадиолокационные ракеты или полеты на малых высотах. Для использования телевизионного канала СОУ 9А310 необходимо, чтобы отметка от цели предварительно устойчиво сопровождалась в течение 5–8 с в радиолокационном режиме. При появлении изображения воздушной цели на экране ВПУ-55 второй оператор обязан доложить об этом НР СОУ 9А310. По команде НР СОУ 9А310 «Сопровождать цель» оператор устанавливает переключатель “П/АВТ.–ВЫКЛ.” на блоке

П-52Т в положение “П/АВТ.” Переключатель “КОРРЕКЦ.ТОЧНО-ВЫКЛ.” На этом же блоке устанавливает в положение “КОРРЕКЦ. ТОЧНО”, а переключатель “ТОВ БЕЗ ИЗЛ.–ТОВ-ВЫКЛ.” На блоке Р-52Т – в положение “ТОВ БЕЗ ИЗЛ.” После этого нажимает кнопку манипулятора и перемещением манипулятора влево - вправо, вперед-назад выводит электронное перекрестье ВПУ-55 на воздушную цель. Если воздушная цель не маневрирует, то второй оператор только контролирует качество сопровождения. Для перехода с полуавтоматического сопровождения по ТОВ на сопровождение с использованием радиолокационного канала СОУ 9А310 необходимо переключатель “ТОВ БЕЗ ИЗЛ.–ТОВ-ВЫКЛ.” установить в положение “ТОВ”, а манипулятором удерживать цель в электронном перекрестье. Затем второму оператору необходимо, вращая штурвал дальности (в режиме КНИ – штурвал скорости), совместить визир (визир скорости) с отметкой от цели и убедиться, что горит табло”АЗ. II”. Если к моменту совмещения визира с отметкой от цели табло “АЗ.II” не горит, то второму оператору необходимо нажать кнопку “РЗ.II”. Как только после этого загорится табло “АЗ.II”, оператор переводит переключатель “ТОВ БЕЗ ИЗЛ.–ТОВ-ВЫКЛ.” в положение “ВЫКЛ”.

Ручное сопровождение воздушной цели с использованием ТОВ можно осуществлять в сочетании с полуавтоматическим. Для этого необходимо выполнить работы в порядке, как при полуавтоматическом сопровождении, но переключатель “П/АВТ.–ВЫКЛ.” поставить в положение “ВЫКЛ.”, переключатель “КОРРЕКЦ. ТОЧН.–ВЫКЛ.” установить в положение “ВЫКЛ.” при больших угловых скоростях воздушной цели и

“КОРРЕКЦ. ТОЧН.” – при малых угловых скоростях воздушной цели. Затем, постоянно работая манипулятором, второму оператору нужно удерживать цель в центре электронного перекрестья.

1.10 Методы наведения ракет.



Самонаведением называется автоматическое наведение ракеты на воздушную цель, основанное на использовании отраженной энергии от воздушной цели. Головка самонаведения ракет автономно осуществляет сопровождение воздушной цели, определяет параметры рассогласования и формирует команды управления ракетой.

В СОУ 9А310 используется полуактивная система самонаведения, а на ракете установлена полуактивная радиолокационная головка самонаведения, включающая координатор цели, бортовой вычислитель и канал радиокоррекции. Головка самонаведения обеспечивает захват и сопровождение цели по угловым координатам и скорости (частоте Доплера), определение параметров рассогласования и выработку команд управления.

Для наведения ракеты на воздушную цель применяется метод пропорциональной навигации.

Метод пропорциональной навигации – это такой метод наведения ракеты на воздушную цель, при котором в течение всего времени полета ракеты к цели угловая скорость вектора скорости ракеты остается пропорциональной угловой скорости линии «ракета–цель»(Рис.8).



Уравнение метода:

θр = Квqв

φр = Кгqг

где



θр , φрсоставляющиеугловой скорости вектора скорости ракеты в вертикальной и горизонтальной плоскостях управления;

qв, qг – составляющие угловой скорости линии «ракета–цель» соответственно в вертикальной и горизонтальной плоскостях управления;

Кв, Кг – коэффициенты пропорциональности.

Для движения ракеты по требуемой траектории метода наведения её маневренные возможности должны соответствовать кривизне траектории метода наведения. При этом очевидно, что чем больше кривизна кинематической траектории метода наведения, тем больше должны быть маневренные возможности ракеты.

Для обеспечения наведения ракеты на воздушную цель необходимо, чтобы во всей зоне поражения (в течение всего процесса наведения) требуемые перегрузки не превышали располагаемых. Невыполнение этого условия приводит к резкому увеличению ошибок наведения и вообще к срыву процесса самонаведения.

Рис 8. Схема метода наведения

При стрельбе по маневрирующим воздушным целям в системе самонаведения возникает переходный процесс, который приводит к увеличению промаха. Величина промаха зависит от метода наведения, конструктивных особенностей системы управления полетом, вида маневра и его характеристик. Качественный вид зависимости промаха ракеты от интервала времени между началом маневра типа «вираж» и моментом встречи ЗУР с воздушной целью приведен на рис.18.

Рассмотрим особенности функционирования системы самонаведения ЗУР 9М38.Радиолокационная головка самонаведения обеспечивает боевое применение ЗУР в следующих режимах:

- захват сигнала воздушной цели на пусковой установке;

- режим «Спецтраектория» (СпТ).

В режиме ЗЧ на РГС 9Э50 поступает с СОУ 9А310 или ПЗУ 9А39 информация об угловых координатах и частоте Доплера, а также команда «Разрешения захвата» (РЗ), по которой РГС 9Э50 переходит в режим поиска воздушной цели.

При попадании сигнала цели в узкополосный фильтр приемника головного канала автомат захвата производит анализ сигнала по уровню и ширине спектра и, если энергетический уровень сигнала превышает порог первой и второй ступеней автомата захвата и проходит проверку на когерентность (срабатывание III ступени), РГС 9Э50 вырабатывает команду «Захват по частоте» (ЗЧ), которая поступает в ЦВС СОУ 9А310, где формируются команды «Готовность» и «Разрешение пуска».

В режиме ЗВ на РГС 9Э50 поступает информация об углах ц и ц, угловой скорости, дальности и частоте Доплера. Команда РЗ вырабатывается головкой самонаведения на четвертой секунде полета, а при наличии команды «Ближняя зона» – на второй секунде. С этого момента бортовой вычислитель РГС осуществляет наведение антенны на воздушную цель.

Режим СпТ отличается от режима ЗВ повышенными углами пуска ракеты, задержкой включения системы управления и наличием специального алгоритма выработки команды РЗ в зависимости от дальности ракета – цель. Режим СпТ применяется при стрельбе по воздушным целям, прикрываемым активными ретрансляционными радиопомехами внешнего прикрытия типа «Смальта», для создания пространственной развязки от сигнала помехи и улучшения соотношения сигнал/шум за счет уменьшения дальности ракеты – цель в момент захвата. Применение режима СпТ повышает вероятность захвата воздушной цели, в том числе крылатых ракет типа ALCM и SLCM, при их обстреле на дальней границе зоны поражения за счет приближения точки захвата воздушной цели. При этом требуемая точность целеуказания от бортового вычислителя обеспечивается в течении 12 – 18 с.



ГЛАВА 2



2. СТРЕЛЬБА И БОВАЯ РАБОТА НА СОУ 9А310.



2.1. Подготовка СОУ 9А310 к стрельбе.

Под подготовкой стрельбы понимается совокупность мероприятий, проводимых на СОУ 9А310 и ПЗУ 9А39, в целях обеспечения выполнения задач стрельбы с наибольшей эффективностью, экономичностью и в кратчайшие сроки. Подготовка стрельбы является заключительным этапом подготовки зрбатр к стрельбе и делится на предварительную и непосредственную подготовку.

Предварительная подготовка – начинается с объявления готовности №1 и заканчивается в момент получения огневой задачи с ПБУ 9С470 или принятия решения командиром ЗРБАТР на обстрел воздушной цели.

Предварительная подготовка стрельбы включает:

- приведение СОУ 9А310 и ПЗУ 9А39 в боевое положение;

- оценку воздушной обстановки;

- оценку оптической видимости с помощью ТОВ 9Ш38;

- оценку готовности СОУ 9А310 и ПЗУ 9А39 к стрельбе.

а) приведение СОУ 9А310 и ПЗУ 9А39 в боевое положение.

Приведение СОУ 9А310 и ПЗУ 9А39 в боевое положение производиться боевыми расчетами по команде командира зенитного ракетного дивизиона или командира зенитной ракетной батареи согласно Правилам боевой работы на ЗРК.

Контроль функционирования СОУ 9А310 и ПЗУ 9А39 проводиться в объеме, определяемом наличием времени и складывающейся воздушной обстановкой и не должен задерживать развитие огня.

б) оценка воздушной обстановки.

Оценку воздушной обстановки командир зенитной ракетной батареи

(НР СОУ 9А310) проводит по ее отображению по экрану индикатору секторного обзора (ИСО), а также по данным, поступающим с ПБУ 9С470 дивизиона .

При оценке воздушной обстановки командир батареи

( НР СОУ 9А310) определяет:

- количество воздушных целей ожидаемых в зоне поражения, и их

параметры; время их подлета до дальней границы зоны пуска и временные

интервалы между воздушными целями;

- характер и важность воздушных целей;

- виды помех и виды защиты от них;

- наличие в воздухе своей авиации.

В результате оценки воздушной обстановки командир батареи

( НР СОУ 9А310) определяет характер радиопомех, а также возможные меры защиты от них. При этом он уточняет положение своих самолетов в воздухе, возможное число пусков ракет по выбранным воздушным целям, исходя из их характера, полученной огневой задачи, и запаса ракет на СОУ 9А310 и ПЗУ 9А39. Оценка воздушной обстановки осуществляется непрерывно, независимо от того, получает ли зенитная ракетная батарея (СОУ 9А310) огневую задачу в виде целеуказания или в виде назначения ответственного сектора стрельбы.

в) оценка оптической видимости и определение направления на

солнце.

Дальность наблюдения воздушной цели зависит от метеоусловий, времени суток, высоты полета, геометрических размеров воздушной цели, угла закрытия и окраски воздушной цели. На максимальных дальностях цель видна в виде точки, которая в зависимости от ракурса полета и метеоусловий имеет различный контраст по отношению к общему фону.

На средних и особенно малых дальностях воздушная цель наблюдается в виде силуэта летательного аппарата, что позволяет судить о ее характере и государственной принадлежности.

Наблюдение по ТОВ 9Ш38 обеспечивается в пределах всей небесной полусферы, за исключением телесного угла +16º от направления на Солнце, в пределах которого возможна потеря воздушной цели из-за засветки Солнцем экрана ВПУ-55 или выхода из строя вообще.

Поэтому направление на Солнце (азимут и угол места) определяется заранее с помощью буссоли через каждый час поясного времени с точностью 0-30 – 0-50 и отмечается на азимутальной шкале ИСО. Уточнение направления на Солнце производится один раз в квартал или при перемещении СОУ 9А310 на расстоянии более 300 км, так как с изменением географического положения изменяется время наблюдения Солнца под одним и тем же углом места, а с изменением времени года изменяется его угол места.

г) оценка готовности СОУ 9А310 и ПЗУ 9А39 к стрельбе.

В качестве критерия оценки готовности СОУ 9А310 и ПЗУ 9А39 к стрельбе принимается нормальное функционирование аппаратуры, подготовленной за установленное время, и минимально необходимое наличие ракет для выполнения огневой задачи.

Опыт войны во Вьетнаме и на Ближнем Востоке показал, что наиболее вероятными условиями боевых действий являются:

- стрельба по воздушным целям в условиях применения радиопомех;

- стрельба по воздушным целям, применяющим противоракетный маневр

и ПРР;

- стрельба по воздушным целям, летящим на предельно малых высотах.

В соответствии с требованиями Правил стрельбы для надежного поражения воздушных целей в указанных условиях, как правило, требуется две ракеты.

Таким образом, СОУ 9А310 и ПЗУ 9А39 считаются готовыми к стрельбе, если их аппаратура исправна и наличие ракет позволяет обстрелять воздушную цель не менее чем двумя ракетами.

Непосредственная подготовка стрельбы начинается с момента получения огневой задачи с КП озрдн или после принятия решения командиром батареи (НР СОУ 9А310) на обстрел воздушной цели и заканчивается нажатием кнопки “ ПУСК“.



Непосредственная подготовка стрельбы включает:

- получение огневой задачи или выбор цели при принятии решения на ее

обстрел;

- поиск и обнаружение воздушной цели;

- поиск воздушной цели по данным целеуказания;

- автономный поиск в назначенном ответственном секторе;

- опознавание воздушной цели;

- оценка помеховой обстановки;

- выбор пускового устройства для обстрела и перевод необходимого числа

ракет в режиме «ЦЕЛЬ»;

- уточнение характера воздушной цели, подготовка исходных данных для

стрельбы;

- назначение расхода ракет;

- выбор вида огня и интервалов пусков ракет;

- повторный обстрел воздушной цели;

- перенос огня на следующую воздушную цель.

а) получение огневой задачи или выбор цели при принятии решения

на ее обстрел.

Основным способом постановки огневой задачи батарее (СОУ 9А310) является целеуказание с КП зенитного ракетного дивизиона.

В зависимости от воздушной обстановки каждой СОУ 9А310 может быть назначен ответственный сектор стрельбы.

При разрешении группы воздушных целей РЛС 9С35 командир зенитной ракетной батареи (НР СОУ 9А310) при выборе воздушной цели для уничтожения пользуется специальным правилом выбора. Номер правила выбора воздушной цели из состава группы может быть закреплен за СОУ 9А310 заблаговременно. Если номер правила за СОУ 9А310 не закреплен и при целеуказании не указан, командир зенитной ракетной батареи (СОУ 9А310) выбирает правило самостоятельно, докладывает его номер на ПБУ 9С470 и после его утверждения командиром зенитного ракетного дивизиона проводит непосредственную подготовку стрельбы по выбранной воздушной цели и саму стрельбу.

При отсутствии целеуказания с ПБУ 9С470 решение на обстрел воздушной цели командир зенитной ракетной батареи (НР СОУ 9А310) принимает самостоятельно на основе личной оценки воздушной обстановки с учетом:

- указаний командира зенитного ракетного дивизиона по организации и

ведению стрельбы;

- характера радиопротиводействия воздушного противника, боевого

порядка воздушных целей в ударе и условий стрельбы (высоты,

курсового параметра, скорости полета, времени пребывания воздушной

цели в зоне пуска);

- возможности сопровождения воздушной цели по ТОВ 9Ш38;

- возможности применения воздушной целью маневра, крылатых ракет и

ПРР;

- необходимости обстрела наибольшего количества воздушных целей или

уничтожения наиболее важных из них;

- наличия ракет и возможности их пополнения;

- рекомендаций Правил стрельбы.

В указаниях командира зенитного ракетного дивизиона по организации и ведению стрельбы называются первоочередные задачи, на решении которых необходимо сосредоточить основные усилия.

При ведении боевых действий в условиях радиопротиводействия противника командир зенитной ракетной батареи (НР СОУ 9А310) при принятии решения учитывает возможность использования ТОВ 9Ш38.

При принятии решения на стрельбу с учетом возможности применения воздушной целью маневра командир зенитной ракетной батареи (НР СОУ 9А310) исходит из следующего: самолеты тактической авиации противника, выполняющие задачу разведки, демонстрации, отвлечения и подавления зенитных ракетных комплексов, обладают высокими маневренными возможностями и могут успешно применять маневрирование с максимальными перегрузками с целью выхода из зоны поражения.

О возможности применения воздушным противником ПРР можно судить по ряду характерных признаков:

- действие в составе удара СВН самолетов, являющихся их

потенциальными носителями;

- наличие в воздухе групп огневого подавления, особенно самолетов,

приближающихся к СОУ 9А310 с курсовыми параметрами, близкими к нулевым;

- прекращение постановки помех;

- выход воздушных целей с малых высот на высоты более 1000 м .

б) поиск и обнаружение воздушной цели.

В зависимости от способа постановки огневой задачи, состояния техники и условий воздушной обстановки применяются следующие виды поиска воздушной цели:

- по данным целеуказания с ПБУ 9С470 зенитного ракетного дивизиона;

- автономный поиск в назначенном ответственном секторе.

Поиск воздушной цели по данным целеуказания

При загорании табло “Б.РЕЖИМ” и “ЦУ ПРИНЯТЬ” командир зенитной ракетной батареи (НР СОУ 9А310) командует: “ПОИСК” - и устанавливает переключатель “ЦУ ПРИНИМАЮ”. Считывает дальность и скорость с цифровых индикаторов. Переключатель ДИСТ. 50-100 устанавливает в положение 50, если Дпу≤50. Наблюдает метку ЦУ, отметку от цели и переход системы поиска для работы в узкой зоне (100 х 60).

Автономный поиск в назначенном ответственном секторе

При поступлении команды с ПБУ 9С470 “Работать в секторе 00-00, зона “НИЗ” (“ВЕРХ”)” командир зенитной ракетной батареи ( НР СОУ 9А310) командует: «Поиск автономно» - и устанавливает зону “НИЗ” (00 - 60 ) или “ВЕРХ”

(60- 120) переключателем “ВЕРХ – РУЧН. – НИЗ”. Совмещает штурвалом АЗИМУТ центр зоны поиска с биссектрисой назначенного ответственного сектора. При автономном поиске командир зенитной ракетной батареи ( НР СОУ 9А310 ) оценивает обстановку в секторе 1200 . При обнаружении воздушных целей производит их опознавание и выбор наиболее важной воздушной цели, о чем докладывает командиру зенитного ракетного дивизиона.

в) опознавание воздушной цели.

После обнаружения воздушной цели на экране индикатора производится ее опознавание.

При работе РЛС 9С35 в импульсном режиме опознавание производится до захвата воздушной цели на автоматическое сопровождение.

Опознавание воздушной цели производится во II режиме VII диапазона волн. При опознавании в VII диапазоне командир зенитной ракетной батареи

( НР СОУ 9А310) устанавливает переключатель “ДИАП. III – VII” в положение “ДИАП. VII” и нажимает кнопку “ЗАПРОС”. Если запрашиваемый самолет свой, то наблюдается отметка опознавания за отметкой от цели (Рис. 9).

Расстояние между отметкой от цели и отметкой опознавание составляет 2–3 мм. Для исключения ложного ответа командир зенитной ракетной батареи ( НР СОУ 9А310) отпускает кнопку “ЗАПРОС” и нажимает кнопку “ЗАПР. К.” При отсутствии отметки опознавания после контрольного запроса включает переключатель “СВОЙ”.При отсутствии ответного сигнала во II режиме VII диапазона переключатель “ДИАП. III – VII” устанавливает в положение “ДИАП. III” и нажимает кнопку “ЗАПРОС”. При наличии отметки опознания включает контрольное опознавание.



ОТМЕТКА ОПОЗНАВАНИЯ ОТМЕТКА ГАРАНТИРОВАННОГО ОПОЗНОВАНИЯ



























ДАЛЬНЯЯ ГРАНИЦА



БЛИЖНЯЯ ГРАНИЦА





Рис.9. Вид индикатора секторного обзова блока Р-4 при опознавании цели.

г) оценка помеховой обстановки.

В процессе непосредственной подготовки стрельбы производится оценка помеховой обстановки, в


<== предыдущая страница | следующая страница ==>
ГЛАВА 1 | Обязанности номеров расчета при подготовке СОУ 9А310 к стрельбе

Дата добавления: 2014-10-14; просмотров: 4541; Нарушение авторских прав


lektsiopedia.org - Лекциопедия - 2013 год. | Страница сгенерирована за: 0.052 сек.
