Обязанности номеров расчета при подготовке СОУ 9А310 к стрельбе

Читайте также:
  1. Акцизы: база, общие права и обязанности налогоплательщиков
  2. Алгоритм расчета
  3. Алгоритм расчета
  4. Алгоритм расчета коэффициента теплоотдачипо критериальным уравнениям
  5. Алгоритм расчета теплопередачи через непроницаемые стенки
  6. В обязанности палатной сестры входят все виды ухода за больными
  7. ВВП (ВНП), понятие и принципы расчета. Другие показатели СНС
  8. Внутренние отношения (между товарищами). Права и обязанности товарищей в отношении друг друга состоят в следующем.
  9. Возможная помощь студентам и выпускникам в подготовке резюме
  10. Возможны несколько методов расчета ПМ предприятия, выпускающего два и более видов продукции по различным технологиям (обозначим эти методы расчета как А, Б, В).



Боевая работа на СОУ 9А310 ведется боевым расчетом, в состав которого входят:

- командир самоходной огневой установки;

- старший оператор;

- оператор;

- механик водитель.

Начальник расчета СОУ 9А310 обязан:

- руководить работой боевых расчетов СОУ 9А310 и ПЗУ 9А39 при переходе в различные

степени боевой готовности;

-совместно с расчетом СОУ 9А310 производить включение аппаратуры и

участвовать в проведении оперативного и функционального контроля;

- докладывать командиру зенитного ракетного дивизиона (батареи) о

готовности к стрельбе и наличии ракет;

- изучать и оценивать воздушную обстановку, принимать целеуказание,

руководить работой боевого расчета СОУ 9А310 при поиске цели по данным

ЦУ и осуществлять выбор воздушных целей для обстрела;

- производить опознавание воздушных целей, руководить работой боевого

расчета СОУ 9А310 при захвате и сопровождении воздушных целей;

- определять меры защиты СОУ 9А310 от радиопомех и ПРР противника;

- производить выбор СОУ 9А310 или ПЗУ 9А39 для стрельбы;

- выбирать режим захвата воздушной цели РГС, контролировать готовность

СОУ 9А310, ПЗУ 9А39 и ракет к пуску;

- определять вид огня, момент пуска, производить пуск ракет с СОУ9А310

или ПЗУ 9А39 и совместно с операторами СОУ 9А310 оценивать результаты

стрельбы;

- оценить возможность и принимать решение на повторный обстрел цели;

- докладывать командиру зенитного ракетного дивизиона о боевых действиях

батареи, об обнаружении и характеристиках воздушных целей и

радиопомех, о результатах пусков и расходе ракет;

- руководить работой боевых расчетов батареи при переводе батареи из

боевого положения в походное;

- совместно с расчетом СОУ 9А310 производить выключение аппаратуры и

контролировать установку органов управления в исходное положение;

- поддерживать радиосвязь с командным пунктом дивизиона, давать указания

на заряжение СОУ 9А310, ПЗУ 9А39 и заявки на пополнение ракет;

- руководить работой расчета СОУ 9А310, ПЗУ 9А39 и транспортных машин

при заряжении их ракетами.

Старший оператор (оператор) СОУ 9А310 обязан:

- в составе боевого расчета развертывать (свертывать) СОУ 9А310;

- по команде командира СОУ 9А310 включать аппаратуру, проводить

оперативный и функциональный контроль, вести боевую работу и

контролировать качество функционирования аппаратуры в ходе боя;

- докладывать начальнику расчёта СОУ 9А310 о всех неисправностях

аппаратуры и принимать меры к их устранению;

- производить обнаружение и захват воздушной цели на сопровождение,

включать передатчик подсвета цели;

- включать аппаратуру защиты от радиопомех и производить отстройку

станции от их воздействия;

- следить за применением противником ПРР и немедленно докладывать

командиру СОУ 9А310 об обнаружении пуска ПРР;

- оценивать результаты стрельбы и докладывать их командиру СОУ 9А310;

- выключать аппаратуру СОУ 9А310 и устанавливать органы управления в

исходное

положение;

- совместно с расчетами ПЗУ 9А39 и ТМ 9Т-229 участвовать в заряжании

(разряжении) СОУ 9А310.

Механик-водитель СОУ 9А310 обязан:

- в составе расчета развертывать (свертывать) СОУ 9А310;



- производить включение (выключение) системы электропитания;

- контролировать работу системы электропитания, докладывать начальнику

СОУ 9А310 о появлении неисправностей в системе электропитания и

принимать меры к их устранению, производить своевременный переход с

одного источника электропитания на другой;

- поддерживать радиосвязь с пусковой заряжающей установкой во время

боевой работы.





2.3 Требования безопасности при боевой работе.

При боевой работе расчет обязан соблюдать следующие требования безопасности:

Перед боевой работой убедитесь в отсутствии людей и технических средств обслуживания в радиусе 100 м от СОУ 9А310. Заряжание и разряжание СОУ 9А310 и подстыковку разъемов производить только при выключенной СЭП, зарытом замке кнопки “ПУСК”, закрытой и опломбированной крышке кнопок “НЕПРИЦ. ПУСК”. Все работы на изделии производить только при затянутом рычаге стояночного тормоза. Перед включением ЭГСП, ГТД и излучения на антенну подать звуковой сигнал.




При работе на СОУ 9А310:

- заземлить корпус СОУ 9А310. При работе от ВИП дополнительно

подсоединить заземляющий провод ВИП к корпусной клемме ГМ-569;

- выполнять ремонт аппаратуры и электрооборудования при полном

снятии напряжения. В случае невозможности этого пользоваться

диэлектрическими перчатками;

- соблюдать осторожность при осмотре и регулировке блоков,

находящихся под напряжением;

- под напряжением работать в блоках только одной рукой и в присутствии

второго члена расчета;

- менять предохранители, соединять и разъединять электроразъемы только

при выключенной аппаратуре;

- при измерении напряжений пользоваться хорошо изолированными

проводами; перед включением ЭГСП 9И31 и развороте ПУ закрыть входные

люки;

- своевременно проводить освидетельствование воздушных

баллонов органами котлонадзора;

- при проведении расчехления и зачехления СОУ 9А310 работать одной

рукой, другой удерживаться за элементы конструкции ПУ и КЧ.



Расчету запрещается:

- устранять неисправности на СОУ 9А310 при подстыкованных разъемах

ракет, открытой крышке кнопок НЕПРИЦ. ПУСК и открытом замке

кнопки ПУСК;

- производить проверки электроцепей ракет через разъемы ШО

выносными приборами, кроме пультов из состава КИПС;

- касаться руками и другими предметами контактного поля разъема ШО;

- удерживать ракету за крылья, рули и обтекатель отсека № 1 при

заряжании ( разряжании );

- эксплуатировать ракеты (в том числе и учебные) с истекшими сроками

эксплуата­ции, а также ракеты, получившие повреждения в результате

падений, ударов, простре­лов пулями и осколками;

- находиться на ПУ при подаче напряжения на ракеты;

- находиться под поднимаемой ракетой при заряжании и разряжании;

- выходить из СОУ 9А310 при работе РЛС на излучение и во время боевой работы;

- находиться на крыше ГМ, ПУ и производить работы в отсеке СЖО при

включенном ЭГСП (тумблеры ДВИГ . 9И31 - ВЫКЛ., ПУ - ВЫКЛ., 9И31 -

ВЫКЛ. на блоке ПРЩ должны находиться в положении ВЫКЛ.);

- при работе на ПУ становиться на ракеты;

- наблюдать в смотровые приборы при пусках ракет в ночное время во

избежание нарушения темновой адаптации у членов расчета;

- включать ЭГСП с установленными рукоятками ручных приводов,

застопоренной дополнительной опорой, при открытой крышке ходового

двигателя и открытых люках 1 ПУ;

- находиться на расстоянии менее 10 м от сопла ГТД при его запуске и

работе;

- пользоваться неисправными инструментами, приборами и переносными

лампами, не имеющими предохранительных сеток;

- оставлять на подвижных частях СОУ 9А310 инструмент, демонтированные

блоки и меха­низмы;

- курить и пользоваться открытым огнем внутри и в непосредственной

близости от СОУ 9А310;

- ремонтировать воздушные системы при наличии в них давления более 5

кгс/см;

- производить затяжку гаек маслопроводов и гидравлической арматуры,

находящих­ся под давлением;

- принудительно замыкать блокировки люков отсека экипажа; использовать

воду для ликвидации пожара;

- для ликвидации пожара необходимо немедленно выключить изделие и

применить углекислотные и химические пенные огнетушители и песок.



Внимание: При возникновении пожара отключение электропитания бортовой сети кнопкой “БОРТ. СЕТЬ ОТКЛ.” Производится после окончания работы системы пожарного оборудования или когда пожар ликвидирован.



В случае несхода ракеты при проведении БР необходимо:

- доложить командиру озрдн о несходе ракеты;

- выключить аппаратуру, для чего нажать на 1...2 с кнопку "ОТКЛ. СЭП",

кнопку "СТОП ГТД" (в случае работы СЭП от двигателя ГМ;

- произвести остановку двигателя;

- выключить бортовую сеть;

- закрыть замок кнопки "П" на блоке Р-19К, не открывая входные люки,

выждать не менее 30 мин при обесточенном состоянии СОУ 9А310;

- произвести расстыковку разъема ШО ракеты рычагом на задней

направляющей и блокировочного разъема ШБ ракеты, сняв крышку

люка № 3;

- вызвать ПЗУ 9А39, произвести разряжание и отправить ракету на

техническую позицию.



2.4 Заряжание и разряжание

Подготовка к заряжанию (разряжанию)

Общие указания:

- расчехлить КЧ СОУ 9А310 и привод блока Р-1 "ЗК";

- включить СЭП;

- включить ПУ и установить блок Р-1 "ЗК" в БП;

- выключить все источники питания;

- установить ПЗУ 9А39 относительно СОУ 9А310.



Пользование жесткими защитными чехлами:

- при проведении погрузочно-разгрузочных работ для зашиты носовой

частиракет 9М38 должны применяться жесткие защитные чехлы (ЖЗЧ),

находящиеся на ПЗУ 9А39;

- при перегрузке из контейнера (укладке в контейнер) чехол должен уста-­

навливаться (сниматься) на ракету, приподнятую примерно на 200 мм от

разъема контейнера;

- после загрузки и закрепления ракет на СОУ 9А310 чехлы должны быть

сняты;

- перед установкой на ракету необходимо осмотреть внутреннюю полость

чехла и проверить, нет ли посторонних предметов, скоплений пыли, снега,

льда.

- не допускается эксплуатация чехла с вмятинами и с оторванными

резиновыми прок­ладками.

Установку ЖЗЧ на ракету производить следующим образом:

- открыть замок, взять чехол за скобу, надеть до упора на носовую часть

изделия;

- чехол должен плотно сидеть на носке ракеты, положение скобы - вверху,

закрыть замок.

Прикладывая усилие от руки к скобе, проверить надежность закрепления чехла на ракете. Перемещение чехла на ракете не допускается.Перед снятием чехла открыть замок. Покачивая за скобу и придерживая носок, снять чехол с ракеты.



2.5 Нормативы боевой работы.



Норматив №9 Развертывание батареи на стартовой позиции с ходу и

переход в готовность № 1.

Условия выполнения норматива:

Время определяется от команд! «Такая - то (позывной батареи) к бою» до доклада «Такая-то (позывной) к бою готова столькими-то (количество готовых ракет)».

В норматив входят:

- занятие стартовой позиции СОУ 9А310 и ПЗУ 9А39 (расстояние между двумя СОУ 9А310— 500 м, между 1-й СОУ 9А310 и ПЗУ 9А39- 200 м)

- перевод материальной части бата­реи из походного положения в бое­вое;

- ориентирование;

- совместная проверка СОУ 9А310 и ПЗУ 9А39.

Время и оценки за выполнение норматива:

- без контроля функционирования 5мин 30 сек - отлично;

6 мин – хорошо;

6 мин 30 сек – удовлетворительно

- с оперативным контролем 8 мин - отлично;

8 мин 30 сек – хорошо;

9 мин - удовлетворительно

- с контролем функционирования 5мин 30 сек - отлично;

6 мин – хорошо;

6 мин 30 сек – удовлетворительно



Норматив №10 Свертывание батареи.



Условия выполнения норматива:

Время определяется от команды «Отбой, походное положение» до построения батареи в колонну.

В норматив входят:

- перевод материальной части батареи из боевого положения в походное;

- определение и ввод исходных данных в ТНА;

- пуск ходовых двигателей и построение колонны батареи

Время и оценки за выполнение норматива:

- без включения ТНА 6мин 30 сек - отлично;

7 мин – хорошо;

7 мин 30 сек – удовлетворительно



- с включением ТНА 14 мин 30 сек - отлично;

15 мин – хорошо;

15 мин 30 сек – удовлетворительно



Норматив №11 Развертывание СОУ 9А310 на стартовой позиции.



Условия выполнения норматива:

Время определяется от команды «Стоп, к бою. включить питание от ГТД (ходового двигателя)» до до­клада «Такая-то (позывной СОУ 9А310) к бою готова».

В норматив входят:

- горизонтирование;

- развертывание и контрольный осмотр СОУ 9А310;

- пуск агрегата питания;

- включение аппаратуры, ориентирование, определение и ввод исходных

данных в ЦВС 9С471 СОУ 9А310.

Время и оценки за выполнение норматива:

- 4 мин (5 мин) - отлично;

- 4 мин 30 сек (5 мин 30 сек) – хорошо;

- 5 мин(6 мин)– удовлетворительно




Норматив №12 Свертывание СОУ 9А310 (перевод из боевого поло

жения в походное).



Условия выполнения норматива:

Время определяется от команды «Отбой, походное положение» до начала движения СОУ 9А310 с позиции.

В норматив входят:

- приведение пускового устройства СОУ 9А310 в походное положение;

- выключение аппаратуры и остановка ГТД 9И56;

- стопорение вращающейся части ПУ 9П147;

- закрытие кранов воздушной подпитки и крышек шкафов;

- определение и ввод исходных данных в аппаратуру топопривязки;

- контрольный осмотр СОУ 9А310 и пуск ходового двигателя.

Время и оценки за выполнение норматива:

- без включения ТНА 3мин 30 сек - отлично;

4 мин – хорошо;

4 мин 30 сек – удовлетворительно



- с включением ТНА 13 мин - отлично;

13 мин 30 сек – хорошо;

14 мин – удовлетворительно.



Норматив №13 Развертывание пусковой заряжающей установки

(ПЗУ 9А39).



Условия выполнения норматива:

Время определяется от команды «Стой, к бою. включить питание от

ГТД 9И56 (ходового двигателя)» до доклада «Такая-то (позывной) к бою готова».



В норматив входят:

- горизонтирование;

- развертывание и контрольный осмотр;

Время и оценки за выполнение норматива:

- 2мин 30 сек (4 мин 15 сек) - отлично;

- 3 мин 45 сек (4 мин 30 сек) – хорошо;

- 4 мин 45 сек(5 мин) – удовлетворительно.



Норматив №14 Свертывание ПЗУ 9А39.



Условия выполнения норматива:

- пуск агрегата питания;

- включение аппаратуры, ориентирование, определение и ввод исходных

данных в аппаратуру

- время определяется от команды «Отбой, походное положение» до начала

движения ПЗУ 9А39 с позиции.

В норматив входят:

- приведение пускового устройства ПЗУ 9А39 в походное положение;

- выключение аппаратуры и остановка ГТД 9И56;

- стопорение вращающейся части ПЗУ 9А39;

- определение и ввод исходных данных в аппаратуру топопривязки;

- контрольный осмотр ПЗУ 9А39;

- пуск ходового двигателя.

Время и оценки за выполнение норматива:

- без включения ТНА 2 мин 45 сек - отлично;

3 мин – хорошо;

3 мин 15ек – удовлетворительно

- с включением ТНА; 13 мин - отлично; 13 мин 30 сек – хорошо;14 мин –

удовлетворительно



Норматив №15 Развертывание проводной линии связи и вхождение в

связь.



Условия выполнения норматива:

Время определяется от команды «Провод развернуть» до доклада «Есть связь» (загорание табло “ПРОВОД” ).



В норматив входят:

- развертывание и подключение проводной связи;

- переход в режим “Провод”;

- проверка связи в режиме “Провод”.



Время и оценки за выполнение норматива:

- расстояние 200 м 4 мин 30 сек - отлично;

5 мин – хорошо;

6 мин – удовлетворительно.



- расстояние 500 м 7 мин 30 сек - отлично;

8 мин – хорошо;

9 мин – удовлетворительно



Если производится расчехление (зачехление) СОУ 9А310 и ПЗУ 9А39, время выполнения норматива увеличивается на 4 мин (12 мин).

Время на выполнение нормативов № 1 и 2 приведено для среднепересеченной местности при движении средств комплекса на расстояние до 3 км от ПБУ 9С470.


ГЛАВА 3



3. СТРЕЛЬБА СОУ 9А310 ПО ВОЗДУШНЫМ ЦЕЛЯМ

3.1. Стрельба по одиночной цели на встречном курсе.

Признаками одиночной цели являются:

- появление на экранах индикаторов одной устойчивой отметки, а на

экране ТОВ 9Ш38– одиночного летательного аппарата;

- устойчивые показания высоты и скорости цели, а также положение границ

зоны поражения на экране секторного обзора;

- отсутствие сигнала «Гр.Ц.» с ПБУ 9С470.

В условиях, если цель одиночная и не маневрирует, стрельба ведется на встречных и догонных курсах в импульсном режиме с ЛЧМ, как правило, при автоматическом сопровождении и наблюдением цели в ТОВ 9Ш38. Для стрельбы назначается, как правило, одна ракета. Момент пуска ракеты выбирается с расчетом поражения цели на дальней границе зоны поражения. Пуск ракеты производится при загорании табло. “В ЗОНЕ” на блоке

Р-19К,”РАЗР.П” на блоке П-52.



3.2. Стрельба по одиночной цели вдогон.

Стрельбой вдогон называется такая стрельба, в процессе которой ракета в районе встречи догоняет воздушную цель (курсовой угол встречи ракеты с воздушной целью более 90о).

Стрельбой вдогон, как правило, является продолжение стрельбы на встречном курсе. Однако возможны случаи, когда пуск ракеты по воздушным целям на встречном курсе неосуществим:

- при невозможности отстроиться от радиопомех на встречном курсе

полета воздушной цели;

- при обнаружении воздушной цели на дальности, не обеспечивающей ее

обстрел на встречном курсе.

Стрельба вдогон, как правило, ведется по воздушным целям, летящим с курсовым параметром от 2,5 км до предельного при скоростях до 400 м/с. Ограничение по минимальному курсовому параметру от 300 м/с объясняется тем, что СОУ не может сопровождать воздушную цель через себя при

Pц ≤ ± 2,5 км. Если же воздушная цель сопровождается с Pц ≤ ± 2,5 км, то при достижении угла места антенны СОУ 9А310, равного 87º, станция 9С35 теряет воздушную цель и повторный захват ее производиться уже после разворота пускового устройства на 180º.

Размеры зоны поражения зависят от параметра (Рц) движения воздушной цели. Если цель сопровождается с Рц ≤ ± 2,5 км, то ближняя граница зоны поражения находится на удалении, равном или более 10 км. Удаление ближней границы зоны поражения объясняется тем, что после разворота поворотного устройства СОУ 9А310, на 180о время, затрачиваемое на обнаружение, захват воздушной цели и пуск ракеты, обеспечивает встречу ракеты с целью только на дальности, не ближе 10 км.

При стрельбе вдогон воздушная цель сопровождается автоматически с использованием режима ЛЧМ. При мешающем действии отражений от местных предметов включается режим ЛЧМ + СДЦ, а при скорости воздушной цели более 50м/с – режим КНИ.

Пуск ракеты при стрельбе навстречу и вдогон производится только при нахождении воздушной цели в пределах зоны пуска. О нахождении цели в зоне пуска стреляющий судит по горению табло “В ЗОНЕ”.

Правила стрельбы предусматривают исходя из заданной вероятности поражения воздушной цели, близкой к 0,8 обстрел таких целей осуществлять очередью из двух ракет с максимальным темпом стрельбы.



3.3. Стрельба по групповым маневрирующим целям

Признаками групповой цели являются:

- загорание табло “Гр.Ц” на блоке Р-19К;

- изображение на экранах индикатора секторного обзора отметки от цели в

виде нескольких наложенных друг на друга отметок;

- увеличенные размеры и повышенная флуктуация отметки от цели по

сравнению с отметкой от одиночной цели.

Стрельба по групповой цели ведется, как правило, в импульсном режиме с ЛЧМ при смешанном сопровождении центра отметки. Обстрел цели рекомендуется проводить залпом двух ракет с расчетом встречи ракет с целью на дальней границе зоны поражения.

СОУ 9А310 уничтожает воздушные цели, осуществляющие маневр курсом, высотой и скоростью. Вероятность уничтожения цели при стрельбе по маневрирующей цели с Sэпр ≈ 1м2 (типа F-4G, E) не ниже 0,6.

Признаками маневрирующей цели являются:

- перемещение границ зоны поражения;

- изменение положения упрежденной точки;

- загорание табло МАНЕВР на блоке Р-19К;

- резкое изменение показаний высоты, параметра, дальности и скорости цели.

Стрельба по маневрирующей цели ведется, как правило, в импульсном режиме с ЛЧМ при АС. Для стрельбы рекомендуется назначить 2 ракеты. Огонь ведется очередью с интервалом 2 – 4 с между пусками. Пуск первой ракеты производится с расчетом встречи ракеты с целью в глубине зоны поражения, как правило, на дальности, не превышающей 0,7 – дальности до дальней границ зоны поражения.




3.4. Стрельба по внезапно появляющимся низколетящим воздушным целям и зависающему вертолету.

Особенности стрельбы по низколетящей цели вызваны малой дальностью ее обнаружения, ухудшением условий сопровождения цели, малой глубиной зоны поражения.

Признаками НЛЦ являются:

- небольшая дальность обнаружения и наблюдение отметки от цели на

индикаторах секторного обзора и наведения в первой строке при

установке переключателя НИЗ – ВЕРХ в положение НИЗ;

- наличие отметки от цели на индикаторе Р-4НЛЦ с периодическим

появлением сигнала антипода;

- загорание табло НЛЦ; в процессе АС цели; показание прибора ВЫСОТА

на блоке Р-19К менее 600 м при ЦУ с ПБУ 9С470.

Стрельба по НЛЦ ведется в импульсном режиме с СДЦ (ЛЧМ+СДЦ+НЛЦ), а при недостаточной компенсации отражений местных предметов – в режиме КНИ+НЛЦ. Переход в режим НЛЦ производится нажатием кнопки «СТРОКА 1» на пульте НЛЦ. При этом поиск цели переключаются с горизонтального на вертикальный по пяти строкам. Захват цели на сопровождение осуществляется после выделения отметки от цели на фоне отражений от местных предметов.

Сопровождение цели осуществляется в автоматическом или смешанном режиме. Режим захвата цели головкой самонаведения выбирается с учетом скорости полета НЛЦ: при 50 м/с ≤ Vц ≤ 100 м/с для стрельбы назначается

ПЗУ 9А39 с режимом «Захват на пусковой установке», при Vц ≥ 100 м/с и невозможности пуска ракет с ПЗУ 9А39 – «Захват в воздухе».

Для стрельбы назначаются, как правило, 2 ракеты, огонь ведется очередью с интервалом между пусками 2 – 3с.

3.5. Стрельба по крылатым ракетам

Характерными признаками полета крылатых ракет являются:

- слабый отраженный сигнал от воздушной цели, наблюдаемый на экранах

индикаторов СОУ 9А310,;

- прямолинейный полет воздушной цели без реакции на огневое

воздействие;

- движение воздушной цели без значительных маневров скоростью,

высотой и курсом;

- отсутствие постановки воздушной целью помех самоприкрытия для РЛС

СОУ 9А310 и РГС ракет.

При стрельбе по крылатым ракетам и другим малоразмерным воздушным целям назначается импульсный режим работы РЛС 9С35 СОУ9А310. При значительном влиянии отражений от метеообразований и местных предметов на сопровождение цели используется режим КНИ, а в условиях достаточной оптической видимости – и ТОВ 9Ш38.

Основным способом сопровождения крылатых ракет является автоматический, а в условиях достаточной оптической видимости (при наличии контрастного изображения КР на экране ТОВ 9Ш38) – полуавтоматический по ТОВ 9Ш38.

Для обстрела КР или малоразмерной воздушной цели назначаются, как правило, две-три ракеты. Огонь ведется залпом с ПЗУ 9А39 и СОУ 9А310 или очередью ракет с интервалом пуска 2-3 сек. Пуск первой ракеты производится с расчетом обстрела крылатой ракеты (малоразмерной воздушной цели) на максимальном удалении от прикрываемых войск (объектов) или в районе, выделенном для поражения таких воздушный целей.



3.6. Стрельба в условиях активных и пассивных помех

Стрельба в условиях активных радиопомех

Стрельба в условиях активных помех будет наиболее типичным случаем стрельбы комплекса СОУ 9А310 по воздушным целям. Существующей аппаратурой постановки помех противник может оказывать мешающее воздействие работе СОУ 9А310 постановкой активных шумовых помех, ответно-импульсных помех, уводящих по дальности или по скорости, и маскирующих помех по скорости радиолокационной головке самонаведения (помехи типа “Смальта”).

Активные шумовые помехи наблюдаются на экранах индикаторов в виде засвеченных секторов, участков экрана и шумовых дорожек большой амплитуды. Кроме того, признаком применения активных шумовых помех является загорание табло ПОМЕХА на блоке Р-52КА.

Для исключения воздействия помех в первую очередь применяется перестройка литерных частот РЛС 9С35 СОУ 9А310. Если отстройка не удается, то применяют режимы АКП (автокомпенсация помех) и СДЦ. При невозможности компенсации помех производится захват цели по помехе и сопровождение ее по угловым координатам, а на ПБУ передается доклад “Помеха” включением выключателя ПОМЕХА ПРИНУД. на блоке Р-52КА. По этому докладу ПБУ 9С470 организует определение дальности до постановщика помех триангуляционным методом. При этом с ПБУ 9С470 на СОУ 9А310, которая сопровождает цель по помехе, выдается команда “Триангуляция” (блок Р-19К) как подтверждение о сопровождении цели по угловым координатам. На другую дополнительную СОУ 9А310 с ПБУ 9С470 выдаются команды “ЦУ принять” и “Триангуляция”. Координаты целеуказания индицируется на экране индикатора Р-4СА в виде меток протяженностью по дальности 15 км и 75 км слева и справа относительно пеленга СОУ 9А310 (рис. 10)

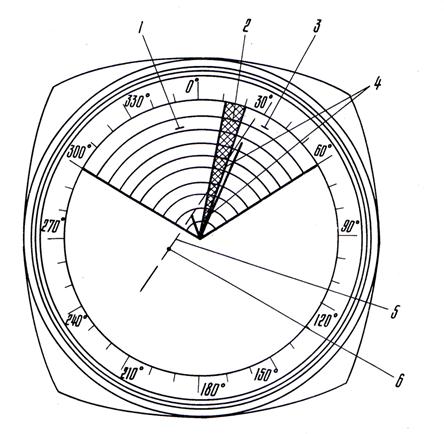

Рис 10 . Виды экрана индикатора Р-4СА при работе в режиме “Триангуляция”

1,3 – отметки цели; 2- сектор, засвеченный помехой;4 – метки дискретного ЦУ; 5 – условная линия пеленга помехи для СОУ 9А310; 6 – точка стояния взаимодействующей СОУ 9А310.



При включении надополнительной СОУ 9А310 выключателя «ЦУ ПРИНИМАЮ» (блок Р-19К) пусковое устройство отрабатывает азимут, соответствующий метке ЦУ на дальности 75 км, а ЦУ по углу места поступает непосредственно на приводы антенны РЛС 9С35. На дополнительной

СОУ 9А310 производится обнаружение цели на воображаемой линии, соединяющей метки 15 и 75 км (блок Р-4СА). Если цель обнаружена, то по команде с КП дивизиона производится ее захват на сопровождение, опознавание и обстрел дополнительной СОУ9А310. Если цель не обнаружена и наблюдается засвеченный помехой сектор, то дополнительной СОУ 9А310 производится захват и сопровождение помехи по угловым координатам с последующим докладом на ПБУ 9С470. На ПБУ 9С470 дивизиона методом триангуляции решается задача определения дальности до цели. После решения задачи на обе СОУ 9А310 подается сигнал “Захват КП”, а в ЦВС СОУ 9А310 поступают значения скорости и дальности постановщика помех. На обеих СОУ 9А310 решается задача входа цели в зону пуска. Выбор СОУ 9А310для обстрела и выдача разрешения на пуск ракет производятся с ПБУ 9С470. На СОУ 9А310, не участвующей в стрельбе, загорается табло ЗАПРЕТ П (запрет пуска).

Признаками помех, уводящих по дальности, являются появляющиеся с определенной цикличностью на индикаторе Р-4НА отметки увеличенной амплитуде, а уводящих по скорости – появление импульса увеличенной амплитуде на индикаторе Р-4НА в режиме КНИ. (рис 11)

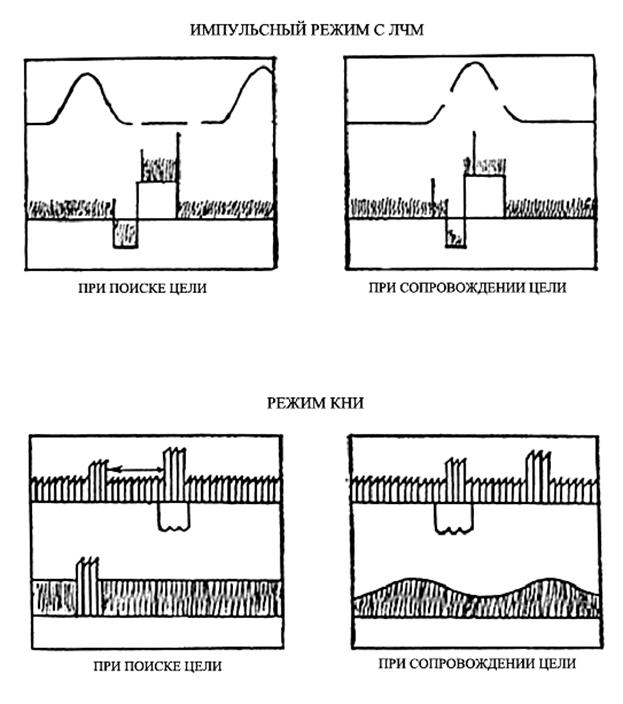

Рис.11 Виды экрана индикатора Р-4АНА при воздействии уводящей

помехи по дальности (скорости).

При стрельбе в условиях помех, уводящих по дальности, целесообразно применять режим КНИ или импульсный с ЛЧМ и смешанное сопровождение цели. Если помеха является уводящей по скорости, то следует применять импульсный режим с ЛЧМ, а при необходимости режим КНИ с ручным сопровождением по скорости.

Сопровождение цели, как правило, смешанное, при этом по дальности осуществляется полуавтоматическое сопровождение (ПА) стробов ЦУ, а по скорости - удержание метки управляемого гетеродина на середине развертки индикатора точных координат Р-4НА.

Во всех случаях при достаточной оптической видимости целесообразно применять ТОВ 9Ш38 и полуавтоматическое сопровождение по угловым координатам, а по дальности – по данным, передаваемым с ПБУ.

Шумовая помеха типа “Смальта” обнаруживается на СОУ 9А310 по загоранию табло ШП на блоке П-19 или при получении доклада от командира ПЗУ 9А39 “Помеха”. При этом на индикаторах секторного обзора и наведения появляются узкие засвеченные полосы по всей дальности (диапазону скоростей) в направлении постановщика помех, а на экране контрольного индикатора П-19 – шумовая дорожка. Для пеленгации постановщика помех используется крайняя правая ракета (при наличии ракет больше одной).

РГС выбранной ракеты переводится в режим “ОБЗОР”. По индикатору Р-4СА (по центру засвеченного сектора) определяется угол между направлением на цель и биссектрисой сектора засвета (Рис.12)

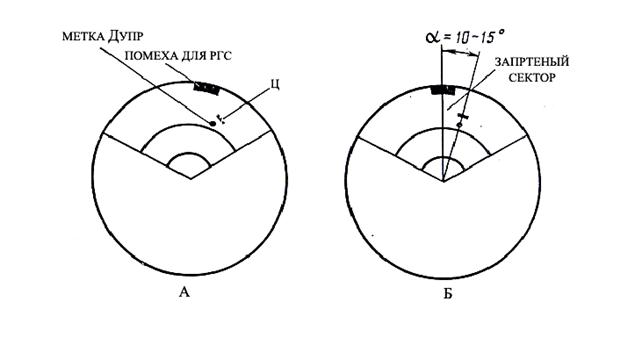

Рис.12 Виды экрана индикатора Р-4СА при индикации помехи (а) и

определении угла между целью и центром помехи (б)



Если угол больше 10 градусов, то включается режим СПТ (специальная траектория). При загорании табло В ЗОНЕ и РАЗР. П на блоках Р-19К и П-52 осуществляется пуск ракет с СОУ 9А310.

При применении противником комбинированных активных помех кроме перечисленных технических мероприятий используются и тактические:

- соблюдение радиомаскировки; включение передающих систем СОУ 9А310 на минимальной дальности; смена СП на запасные; использование для стрельбы СОУ 9А310 с максимальным курсовым параметром относительно постановщика помех и др.

Обстрел постановщика активных помех производится на максимально возможной дальности, как правило, залпом или очередью из двух ракет с интервалом не более 5с.

При назначении ракет для стрельбы в целях обеспечения возможности дозаряжения ракет, имеющихся на ложементах ПЗУ 9А39, правилами стрельбы рекомендуется вначале вести обстрел ракетами ПЗУ 9А39, а затем СОУ 9А310.



Стрельба в условиях пассивных помех

Стрельба в условиях пассивных радиопомех (приложение 11) ведется в импульсном режиме с включенной системой СДЦ, а при неполной их компенсации - в режиме КНИ.

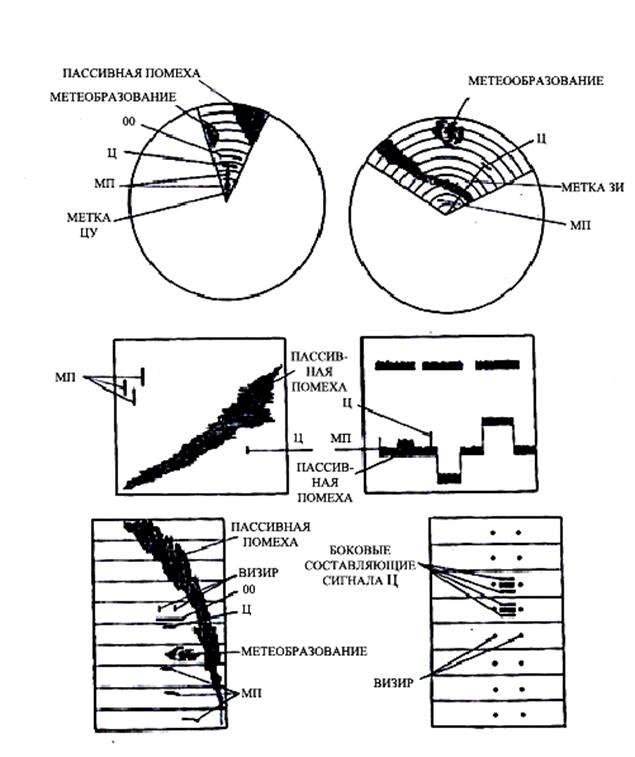

Вид экранов индикаторов СОУ в условиях применения пассивных помех

показаны на рис.13

Основным способом сопровождения воздушной цели в условиях пассивных радиопомех является автоматический способ. При прохождении отметкой от воздушной цели края некомпенсированного облака пассивной помехи включается инерционное сопровождение воздушной цели.

Расход ракет, вид огня и интервал пуска ракет назначаются исходя из типа и характера обстреливаемой воздушной цели. Момент пуска определяется наличием сигнала “Разрешение пуска”.

3.7. Стрельба в условиях применения ПРР

Признаки возможного применения противорадиолокационных ракет (ПРР) являются прекращение постановки радиопомех сопровождаемой воздушной целью или маневр воздушной цели курсом на зенитную ракетную батарею (СОУ 9А310) с курсовым параметром менее 5 сек.

Характерным признаками пуска ПРР являются:

- появление на экранах индикаторов повышенной флюктуации и возрастание

размеров отметки от воздушной цели с последующим ее раздвоением

(вытягиванием);

- изменением тона звукового сигнала в телефонах оператора;

- появление впереди отметки от сопровождаемой цели второй отметки, но

меньшей по амплитуде и приближающейся с большей скоростью;

- появление на экране ТОВ 9Ш38 вспышки (облака дыма) в районе сопровождаемой

воздушной цели с последующим формированием дымного инверсионного

следа по курсу воздушной цели.

Стрельба в условиях применения ПРР ведется с регламентацией излучения передатчика СОУ 9А310.

Управление излучением вводится автоматически с ПБУ зенитного ракетного дивизиона выдачей на СОУ 9А310 команды “Управление излучением” и сигнала “Выключение высокого” в режиме “Защита от самонаводящихся снарядов (ракет)”.

При стрельбе по носителю ПРР применяется автоматический способ сопровождения, а в условиях достаточной оптической видимости - полуавтоматический по ТОВ 9Ш38.

Для стрельбы назначаются одна – две ракеты. При назначении двух ракет в режиме “Парная работа СОУ 9А310” пуск ракет производится с обеих СОУ 9А310 залпом или с СОУ 9А310, работающей в режиме “Чужой подсвет”, очередью ракет. Момент пуска определяется наличием сигнала “Разрешение пуска”.




ГЛАВА 4

ОСНОВНЫЕ ПОЛОЖЕНИЯ КУРСА СТРЕЛЬБ

4.1. Общие положения курса стрельб.

Стрельбы зенитных ракетных соединений, частей и подразделений подразделяются на боевые и учебные.

Боевые стрельбы проводятся в ходе тактических учений на государственных полигонах. Они подразделяются на плановые, опытные и стыковочные.

Плановые боевые стрельбы проводятся в целях проверки частей и подразделений.

Опытные боевые стрельбы проводятся в целях выработки новых приёмов боевого применения зенитных ракетных частей и подразделений.

Стыковочные боевые стрельбы проводятся после получения новых зенитных ракетных комплексов и систем в целях проверки их технического состояния.

Учебные стрельбы по своему назначению подразделяются на тренировочные и зачётные.

Тренировочные стрельбы проводятся в ходе плановых занятий по тактико-технической подготовке в целях совершенствования навыков в стрельбе и боевой работе частей и подразделений ПВО СВ.

Зачётные учебные стрельбы проводятся на тактических учениях с боевой стрельбой, учениях по противовоздушной обороне и управлению огнём, на контрольных занятиях и при инспектировании для совершенствования, проверки и оценки специальной подготовки частей и подразделений, а также в период несения боевого дежурства для проверки боевой готовности дежурных сил и средств.

В целях поддержания постоянной готовности все соединения, части и подразделения в любое время года должны быть готовы к выполнению любой задачи курса стрельб в пределах огневых возможностей зенитных ракетных комплексов и систем.

Перед началом тактических учений с боевой стрельбой проводится проверка готовности к учению, а по прибытии на полигон – проверка на допуск к стрельбе.

Проверку на допуск к стрельбе проводят офицеры учебного центра под руководством начальника учебного центра или его заместителя накануне проведения боевых и зачётных стрельб.

4.2 Наблюдение за результатами стрельбы

Оценка результатов стрельбы проводится для определения степени поражения воздушной цели. Под поражением обычно понимают полное уничтожение воздушной цели или нанесение ей такого ущерба, при котором дальнейшее выполнение ею боевой задачи становится практически невозможным.

По оценке результатов стрельбы командир зенитной ракетной батареи (СОУ 9А310) принимает решение на прекращение огня или на повторный обстрел данной воздушной цели.

Основным источником информации при определении результатов стрельбы являются данные СОУ 9А310. Оценка результатов стрельбы расчетом СОУ 9А310 производится косвенными методами путем наблюдения за экранами индикаторов станции СОУ 9А310, а также за показаниями приборов азимута, угла места и высоты полета цели. По совмещению импульсов, отраженных от воздушной цели и ракеты, и загоранию табло ПРОЛЕТ определяется момент встречи (подрыва боевой части ракеты) или фиксируется факт промаха ракеты без подрыва ее боевой части.

Импульс, отраженный от ракеты, после совмещения с отметкой от цели продолжает движение с увеличением дальности, а характер обоих отметок практически не меняется.

Подрыв ракеты у воздушной цели определяется по появлению сигнала, отраженного от облака разрыва боевой части. Сигнал от облака разрыва на некоторое время «накрывает» отметку от цели, наблюдаемую на индикаторе дальности (скорости).

Одновременно сигнал, отраженный от воздушной цели, начинает дробиться на несколько сигналов, амплитуда которых подвержена глубокой флюктуации. Это явление проявляется после разрушения воздушной цели и ракеты и относительного взаимного перемещения их основных частей (осколков).

Если до подрыва боевой части ракеты воздушная цель сопровождалась автоматически, то возможно продолжение автоматического сопровождения наиболее крупного осколка пораженной цели, если отраженный от нее сигнал будет иметь достаточную мощность.

В большинстве случаев после разрушения воздушной цели происходит срыв её автоматического сопровождения, что объясняется повышенной флюктуацией сигнала (сигналов) и его дроблением.

Если же цель продолжает сопровождаться СОУ 9А310 после подрыва боевой части ракеты, то одним из признаков ее поражения является резкое уменьшение скорости и высоты полета (угла места), а в отдельных случаях- быстрое изменение азимута.

Однако следует иметь ввиду, что изменение угла места (высоты) и азимута воздушной цели может быть признаком противоракетного маневра, который она выполняет после пуска ракеты (за 6-8 с до предполагаемого момента встречи с первой ракетой).

Поэтому при оценке результатов стрельбы необходимо учитывать совокупность целого ряда признаков поражения воздушной цели, которые могут появиться после ее встречи с ракетой.


ПРИЛОЖЕНИЕ

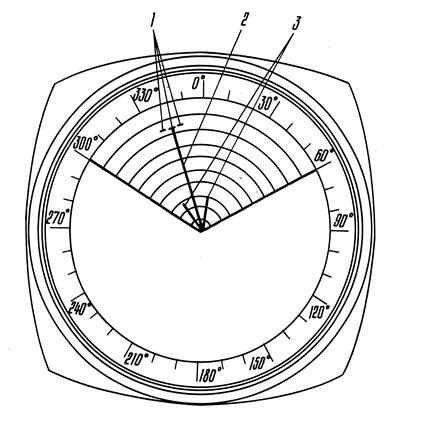

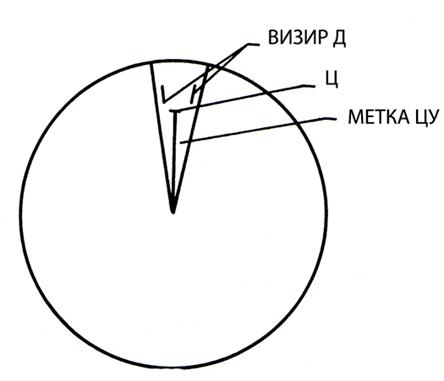

ВНЕШНИЙ ВИД ЭКРАНОВ ИНДИКАОРОВ Р-4СА



ПРИ ВКЛЮЧЕНИИ ТУМБЛЕРА МЕТКИ ЗПЦ ВРЕЖИМЕ ОБЗОРА: ПРИ ВКЛЮЧЕНИИ ТУМБЛЕРА МЕТКИ ЗПЦ ВРЕЖИМЕ ОБЗОРА

1 - МЕТКА СОПРОВОЖДАЕМОЙ ЦЕЛИ

1 - МЕТКИ ЦЕЛЕЙ 2 - МЕТКА УПР. Т.

3 - МЕТКА ДГ

2 - МЕТКИ ЦУ ПО ЗАПРЕТНЫМ ЦЕЛЯМ 4 - МЕТКА БГ

5 - МЕТКИ ЦУ ПО ЗАПРЕТНЫМ ЦЕЛЯМ

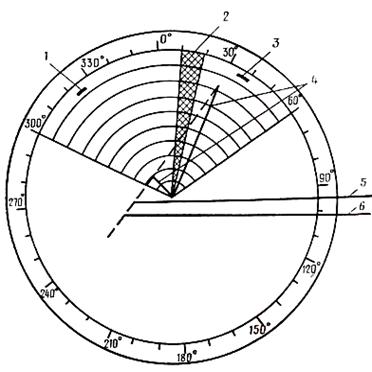

ПРИ РАБОТЕ В РЕЖИМЕ “ТРИАНГУЛЯЦИЯ”: ПРИ ВКЛЮЧЕНИИ ТУМБЛЕРА МЕТКИ ЗПЦ

В РЕЖИМЕ ОБЗОРА ПО ГРУППОВОЙ ЦЕЛИ:

1 – ОТМЕТКА ЦЕЛИ 1 – ГРЦ

2 – СЕКТОР, ЗАСВЕЧЕННЫЙ ШП 2 – МЕТКА ЦУ

3 – ОТМЕТКА ЦЕЛИ 3 – МЕТКИ ПРИЗНАКА ВЫДЕЛЯЕМОЙ ЦЕЛИ В ГРУППЕ

4 – МЕТКИ ДИСКРЕТНОГО ЦУ 75 И 15

5 – УСЛОВНАЯ ЛИНИЯ ПЕЛЕНГА ШП ДЛЯ ПЕРВОГО ИЗД. 9А310М1

6 – ТОЧКА СТОЯНИЯ ВЗАИМОДЕЙСТВЮ. ИЗД. 9А310М1 (УСЛОВНАЯ)

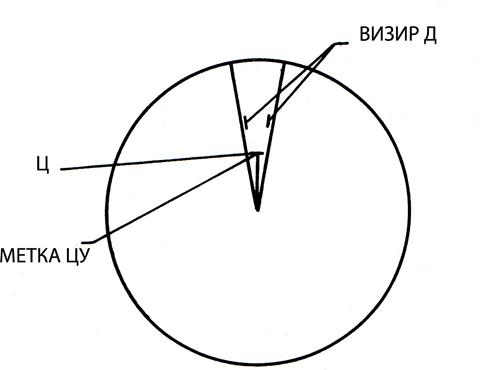

ВИД ЭКРАНА ИНДИКАТОРА Р - 4СА В ПОИСКЕ









РЕЖИМ ИМП ПРИ ЦУ РЕЖИМ ИМП ПРИ АВТОНОМНОЙ РАБОТЕ







РЕЖИМ СДЦ ПРИ ЦУ РЕЖИМ СДЦ ПРИ АВТОНОМНОЙ РАБОТЕ









РЕЖИМ ИМП






РЕЖИМ КНИ ПРИ ЦУ РЕЖИМ КНИ ПРИ АВТОНОМНОЙ РАБОТЕ



РЕЖИМ ИМП




ВНЕШНИЙ ВИД ЭКРАНОВ ПРИ ЗАХВАТЕ И СОПРОВОЖДЕНИИ

Р - 4СА











РЕЖИМ ЦУ АВТОНОМНЫЙ РЕЖИМ

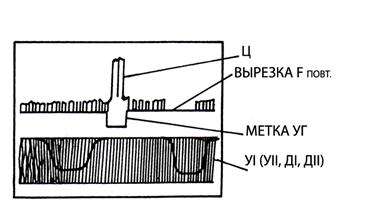

ВНЕШНИЙ ВИД ЭКРАНОВ Р-4В





РЕЖИМ ИМП РЕЖИМ СДЦ РЕЖИ КНИ





ВНЕШНИЙ ВИД ЭКРАНА ИНДИКАТОРА Р-4НА

ПРИ ЗАХВАТЕ И СОПРОВОЖДЕНИИ





РЕЖИМ ИМП РЕЖИМ СДЦ РЕЖИМ КНИ






СПИСОК УСЛОВНЫХ СОКРАЩЕНИЙ

Авт – автоматически

АЗ – автомат захвата

АКП – автокомпенсатор помех

АМЗ – аппаратура магнитной записи

АМУ – антенно-мачтовое устройство

АПД – аппаратура передачи данных

АСПД - аппаратура съема и передачи данных

АС – автосопровождение

АФК – автоматизированный функциональный контроль

АЦ – аэродинамическая цель

БП – боевое положение

БЦ - баллистическая цель

БПИУ – блок преобразования информации управления

ВИКО – выносной индикатор кругового обзора

ВИП – внешний источник питания

ВОП – визир оптический панорамный

ВПУ – видеоприемное устройство

ВСт – ведущая станция

ВТСК – система внутренней телефонной связи и коммутации

ГГС – громкоговорящая связь

ГМ – гусеничная машина

ГМТ – гидромеханическая трансмиссия

ГО – гарантированное опознавание

ГОМ – генератор отбора мощности

ГМП – гидрообъемный механизм поворота

Гр.(ГР.Ц) – групповая цель

ГТД – газотурбинный двигатель

ДЗУ – долговременное запоминающее устройство

ДРР – дежурный режим работы

З – захват ( цели на сопровождение)

ЗАС – закрытая аппаратура связи

Запрет П – запрет пуска (ракеты)

ЗВ – захват (цели) в воздухе

ЗЗ – запрет захвата (цели)

ЗИП – запасные части, инструмент принадлежности

ЗРК - зенитный ракетный комплекс

ЗПРР – защита от противорадиолокационных ракет

ЗЦ – запретная цель для СОУ

ЗУР – зенитная управляемая ракета

ИВ – индикатор высоты

ИД – индикатор дальности

ИКО – индикатор кругового обзора

КД – командир зенитно-ракетного дивизиона.

КНИ – квазинепрерывное изучение

КП – командный пункт

КШМ – командно-штабная машина

КШО – коэффициент шума основного канала РЛС СОУ

КШП – коэффициент шума (компенсационного канала) приемного

устройства РЛС СОУ

ЛЧМ – линейно-частотная модуляция

М(МЦ) – маневрирующая цель

МВ – механик-водитель

МО – метеообразования

МРТО – машина ремонта и технического обслуживания

МП – местный предмет

МС – магнитофон самолетный

МТО – машина технического обслуживания

Н – наличие цели

НИП – несинхронная импульсная помеха

НЛЦ – низколетящая цель

НПБУ - начальник ПБУ

НРЗ – наземный радиолокационный запросчик

О – обзор

ОУЗ – отрицательный угол закрытия

ОО – общее опознавание

ОП – огневая позиция

ОРНР – отделение регламентных и настроечных работ

П – передатчик подсвета

ПА – полуавтоматическое сопровождение

ПБУ - пункт боевого управления

ПЗУ – пусковая заряжающая установка

ПО – пуск одной

Пом. – помеха

ПП – пассивная помеха

ПР – пуск разрешен

Привод АЗ – привод азимутальный

Привод УМ – привод угломестный

ПРР – противорадиолокационная ракета

ПРЩ – пульт распределительный щитовой

ПСв – режим проводной связи

ПСО – признак сектора ответственности

ПУ – пусковая установка (усройство)

ПУЗ – положительный угол закрытия

ПЦ – положение цели

Разр.П - пуск ракеты разрешен

РГС – радиолокационная головка самонаведения

РЛС – радиолокационная станция

РЛС О – РЛС обзора

РПУ – Режим “Пусковая установка”

РС – ручное сопровождения

РС – режим “Радиосвязь”

РЦ – распределение целей

СВВ – сигнал выключения высокого

СДЦ – селекция движущихся целей

СО – сектор ответственности

СОУ – самоходная огневая установка

СП – стартовая позиция

СПТ – спецтраектория

СРС – система речевой связи

СС – смешанное сопровождение

Ст. ОП – старший оператор

СТС – система телекодовой связи

СЦ – сопровождение целей

СЭП – система электропитания

ТА – телефонный аппарат

ТМ – транспортная машина

ТНА – танковая навигационная аппаратура

ТОВ – телевизионный оптический визир

ТПУ – танковое переговорное устройство

Тр – режим “Триангуляция”

УИ – управление излучением

ФК – функциональный контроль

Ц – цель (обнаружена)

ЦВЗ – цель в зоне пуска

ЦВМ – цифровая вычислительная машина

ЦВС – цифровая вычислительная система

Ц.ЗОН – цель в зоне

ЦНП – цель не поражена

ЦПУ – центральный пульт управления

ЦР – целераспределение

ЦСО – центр сектора ответственности

ЦУ – целеуказание

ЦУПр. – целеуказание принять

ЧП – чужой подсвет

ЧЭ – чувствительный элемент





ОГЛАВЛЕНИЕ

Введение…………………………………….………………………… ………3



Глава 1. Основные положения правил стрельбы и боевой работы.

1.1 Задачи стрельбы и боевой работы на СОУ 9А310.....................................4

1.2 Характеристики воздушных целей...............................................................8

1.3 Зона поражения и зона пуска………………................................................11

1.4 Виды огня и темп стрельбы......................................................................…19

1.5 Цикл стрельбы. Возможности комплекса по последовательному

обстрелу целей.....................................................................................................20

1.6 Оценка результатов стрельбы .....................................................................22

1.7 Способы и рубежи постановки огневых задач ..........................................22

1.8 Режимы работы СОУ 9А310........................................................................24

1.9 Обнаружение и сопровождение воздушных целей...................................24

1.10 Методы наведения ракет............................................................................28



Глава 2. Стрельба и боевая работа на СОУ 9А310.

2.1 Подготовка СОУ 9А310 к стрельбе...........................................................31

2.2Обязанности номеров расчета при подготовке СОУ 9А310 к

стрельбе.........................................................................................................40

2.3 Требования безопасности при боевой работе ...........................................41

2.4 Заряжание и разряжание..............................................................................43

2.5 Нормативы боевой работы..........................................................................44



Глава 3. Стрельба СОУ 9А310 по воздушным целям

3.1 Стрельба по одиночной цели на встречном курсе....................................48

3.2 Стрельба по одиночной цели вдогон ......... .........................48

3.3 Стрельба по групповым маневрирующим целям.....................................49

3.4 Стрельба по внезапно появляющимся низколетящим

воздушным целям и зависающему вертолету...............................................50

3.5 Стрельба по крылатым ракетам ................................................................50

3.6 Стрельба в условиях активных и пассивных помех................................51

3.7 Стрельба в условиях применения ПРР ....................................................57



Глава 4. Основные положения курса стрельб

4.1 Общие положения Курса стрельб............................................................58

4.2 Наблюдение за результатами стрельбы………………………………..58



Приложение

Виды экранов индикаторов….........................................................................60

Список условных сокращений………………………………………………68






<== предыдущая страница | следующая страница ==>
Характеристики воздушных целей | ЧАСТЬ II. НЕЛИЧНЫЕ ФОРМЫ ГЛАГОЛА

Дата добавления: 2014-10-14; просмотров: 4762; Нарушение авторских прав




Мы поможем в написании ваших работ!
lektsiopedia.org - Лекциопедия - 2013 год. | Страница сгенерирована за: 0.055 сек.
