Определение крена сооружения по упрощенной методике

Может быть рекомендована упрощенная методика, заключающаяся в том, что специальные пункты стабильного ориентирования не выбираются и углы между опорными направлениями и направлениями на наблюдаемые точки не измеряются. Вместо этого берут отсчеты по горизонтальному кругу (лимбу), соответствующие направлениям на верхнюю и нижнюю точки угла сооружения. В данном случае, так как лимб теодолита в процессе наблюдений неподвижен, линию, соответствующую его нулевому отсчету, можно рассматривать в качестве опорного направления.

В этом случае, измерение крена угла здания выполняется в следующей последовательности. После установки теодолита в рабочее положение на станции I (рис. 1.3) производится наведение визирного луча на верхнюю и нижнюю точки угла здания. По значениям соответствующих отсчетов на горизонтальном круге теодолита определяется разностный угол (угловое смещение), который при отсутствии крена должен быть равен нулю. Для повышения точности эта операция производится при двух положениях вертикального круга.

Знак и величина углового смещения характеризуют направление и степень отклонения конструкции от вертикали: при положительном значении угла верхняя точка отклонена вправо относительно нижней, а при отрицательном – влево.

Для определения линейного горизонтального смещения измеряется расстояние от теодолита до угла здания и используются тригонометрические формулы. В некоторых случаях может быть использован метод вертикального проецирования, заключающийся в том, что после наведения визирного луча на верхнюю точку угла здания A луч опускается до уровня нижней точки B и с помощью линейки или рейки, расположенной перпендикулярно к визирному лучу, непосредственно измеряется линейное горизонтальное смещение l_i.

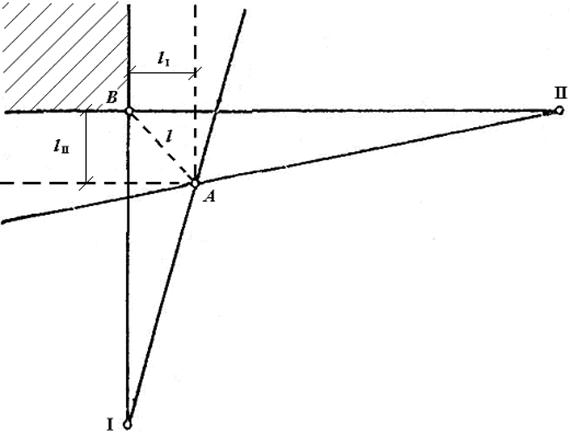

Рис. 1.3. Схема к определению крена сооружения по упрощенной методике

Значение угла крена находят, как было уже отмечено выше, через отношение полного линейного горизонтального смещения l к высоте объекта. При этом , а высота может быть найдена с использованием способа тригонометрического нивелирования.
