Лабораторная работа № 5. Под просадочностью понимают уменьшение объема грунта при увлажнении

ОПРЕДЕЛЕНИЕ ПОКАЗАТЕЛЕЙ ПРОСАДОЧНОСТИ ГРУНТОВ В КОМПРЕССИОННОМ ПРИБОРЕ (ОДОМЕТРЕ)

Под просадочностью понимают уменьшение объема грунта при увлажнении. Она характерна для структурно неустойчивых грунтов, в частности, для лессов и лессовидных грунтов.

Лессовые грунты имеют обычно невысокую природную влажность (0,08…0,17), пылеватый состав, высокую пористость (более 40%), хорошую водонипроницаемость в вертикальном направлении и неводостойкие связи между частицами.

Просадка – это вертикальная деформация, быстро протекающая во времени, возникающая при замачивании грунта и обусловленная коренным изменением его структуры.

К показателям, характеризующим свойства просадочных грунтов, относятся:

- коэффициент относительной просадочности ε_sl, характеризующий величину просадки на единицу мощности просадочной толщи;

- начальное просадочное давление р_sl – минимальное давление, при превышении которого начинают проявляются просадочные свойства грунта при его полном водонасыщении.

К просадочным относятся лессовые грунты, для которых ε_sl ≥ 0,01.

Определение показателей просадочности производится в компрессионных приборах по методу одной и двух кривых. В настоящей работе используется метод двух кривых.

5.1. Методика определения

1. По результатам испытаний (см. работу 4) строятся графики зависимости осадки от давления р (рис. 5.1).

2. Определяется коэффициент относительной просадочности ε_sl:

ε_sl= ,

где: - высота образца природной влажности, обжатого давлением от собственного веса грунта и нагрузкой от фундамента;

- высота образца замоченного грунта, обжатого тем же давлением;

- высота образца природной влажности, обжатого давлением от собственного веса грунта (задается преподавателем).

Рис. 5.1. Графики зависимости S = f (р)

1 - для замоченного грунта; 2 - для грунта природной влажности

3. Результаты вычислений сводятся в таблицу 5.1.

Таблица 5.1

4. По данным таблицы 5.1 строится график ε_sl=f(р) (рис. 5.2).

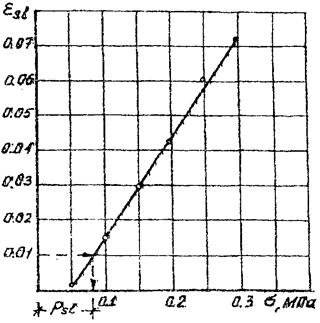

Рис. 5.2. График зависимости ε_sl=f(Р).

По графику ε_sl=f(р) определяется величина начального просадочного давления р_sl.

За начальное просадочное давление принимают давление, при котором ε_sl = 0,01.
