Отображение и моделирование процессов

Рис. 8.7.

Рис. 8.6.

При этом разделение на основные и вспомогательные процессы в определяющей степени зависит от предметной области и направления деятельности предприятия: для производственной компании, например, деятельность юридического отдела является вспомогательной, а для юридической или консалтинговой фирмы - основной. Идентификация процессов является обязательным условием, без реализации которого невозможна информатизация деятельности.

Руководители предприятия, решившиеся на внедрение ИТ, должны твердо усвоить: начало работ по проектированию информационной системы чаще всего влечет за собой обязательный реинжиниринг бизнес-процессов! Реинжиниринг представляет собой множество методик и рекомендаций, среди них нужно выбрать те, которые наилучшим образом удовлетворяют поставленным целям.

Реинжиниринг бизнес-процессов - это совокупность методов и действий, служащих для перепроектирования процессов в соответствии с изменившимися условиями внешней и внутренней среды и/или целями бизнеса.

Существует несколько базовых правил, которых следует придерживаться в процессе проведения реинжиниринга:

· разработка последовательных пошаговых процедур для перепроектирования процессов;

· использование в проектировании стандартных языков и нотаций;

· наличие эвристических и прагматических показателей, позволяющих оценить или измерить степень соответствия перепроектированного процесса или функциональности заданным целям;

· подход к решению частных задач и к их совокупности должен быть системным;

· даже небольшое улучшение должно давать быстрый положительный эффект.

Реинжиниринг деловых процессов и функций начинается с пересмотра целей предприятия, его структуры, анализа потребностей внутренних пользователей и рынка, производимых продуктов и услуг (рис. 8.7).

Перепланирование целей и задач предполагает пересмотр политики предприятия и ответа на следующие вопросы:

· Какие новые вызовы предъявляют нам изменившиеся условия бизнеса?

· Что представляет собой предприятие сейчас, и что мы хотим от него в будущем?

· Каких именно потребителей мы обслуживаем, насколько мы удовлетворяем их требования и ожидания, и что нужно сделать для привлечения новых?

· Какие именно показатели определяют эффективность деятельности предприятия, производительность труда и качество продукта, является ли это определение полным и адекватным?

· Какие именно информационные технологии и средства помогут нам в этом?

Для ответа на эти ключевые вопросы необходимо в первую очередь провести детальное описание бизнес-архитектуры предприятия, его бизнес-логики, построить функциональную модель взаимодействия бизнес-процессов, ресурсов и персонала и отразить ее в архитектуре ИС, содержании модулей информационных подсистем и визуализации форм представления информации. Необходимо также иметь методики и инструменты реорганизации процессов, решения прикладных задач и управления проектом реинжиниринга (рис. 8.8).

Описание бизнес-архитектуры позволяет:

· построить схему основных потоков данных, работ, движения финансов и документов;

· понять, как информация распределяется между подразделениями и кто является конечным пользователем в том или ином бизнес-процессе;

· описать взаимодействие процессов и модулей информационной системы;

· определить критическую важность видов информации для конкретных уровней управления предприятием;

· выявить дублированные структуры и связи.

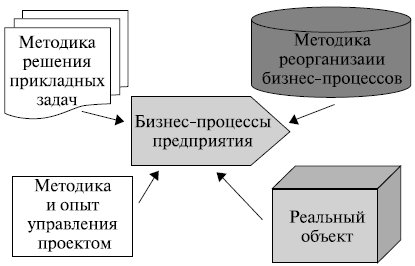

Рис. 8.8. Базовая основа улучшения процесса

Результатом такого описания является:

· уточненная карта сети процессов;

· матрица взаимосвязей процессов и подразделений, вовлеченных в эти процессы;

· информация о том, какие системы автоматизации существуют, при выполнении каких операций применяются, где и какие данные используются, какие системы автоматизации и информатизации необходимо разработать;

· функциональные схемы потоков данных (Data Flow), работ (Work Flow), финансовых потоков (Cash Flow), потоков управленческих воздействий (Control Flow) и документооборота (Doc Flow).

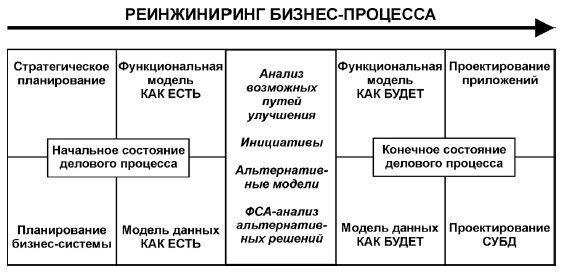

Рис. 8.9. Схема реинжиниринга бизнес-процесса

Функциональная модель поможет составить точные спецификации всех операций, процедур и взаимосвязей между ними. Такая модель, если она построена правильно, обеспечивает исчерпывающее описание функционирующего процесса и всех имеющихся в нем потоков информации. Эта модель описывает состояние "Как есть" (As Is). По результатам анализа возможных путей улучшения от реальной модели нужно перейти к модели, характеризующей улучшения: модель "Как будет" (As To Be), вариант "Как должно быть" (рис. 8.9).

Функциональное моделирование является достаточно серьезной проблемой. Его полнота и соответствие построенной модели зависят как от средств моделирования, так и от квалификации специалистов, выполняющих это моделирование.

Реинжиниринг бизнес-процессов является сложным и многоаспектным проектом, требующим тщательного планирования и проработки деталей. В таблице 8.1 показаны основные этапы реинжиниринга.

На сегодняшний день получили распространение три основные методологии функционального моделирования (и сопутствующий им инструментарий): IDEF (Integrated DEFinition), UML (Unified Modeling Language) и ARIS (Architecture of Integrated Information Systems). Для каждой из них существуют определенные программные продукты, которые помимо разработки позволяют проводить преобразования и операции для последующей работы с полученными моделями. Наибольшее распространение сегодня получили методологии IDEF и программные продукты BPWin, содержащие методологии IDEF0, IDEF3, DFD (Data Flow Diagrams) и ERWin (IDEF1x) от компании Computer Associates.

История IDEF начинается с 70-х годов ХХ века с методологии SADT (Structured Analysis and Design Technique), разработанной Дугласом Россом (Softtech INC). Изначально SADT применялось Министерством обороны США для практического моделирования процессов в рамках программы ICAM (Integrated Computer Aided Manufacturing). Принципиальным требованием при разработке рассматриваемого семейства методологий была возможность эффективного обмена информацией между всеми специалистами - участниками программы ICAM (Icam DEFinition). В последующем эта методология была трансформирована в стандарт IDEF0 (Function Modeling, FIPS №183). Семейство IDEF включает уже упомянутые IDEF3 (Process Description Capture) и IDEF1x (Data Modeling, FIPS №184).

После опубликования стандарты были успешно применены в самых различных областях бизнеса, показав себя эффективным средством анализа, конструирования и отображения бизнес-процессов (к слову сказать, они активно применяются и в отечественных госструктурах, например, в Государственной Налоговой Инспекции). Более того, собственно с широким применением IDEF (и предшествующей методологии SADT) и связано возникновение основных идей популярного ныне понятия "реинжиниринг бизнес-процессов" (Business Process Reengineering - BPR).

Информационный процесс - это устойчивый процесс (последовательность работ и действий с данными и информацией), относящийся к сопровождению производственно-хозяйственной деятельности компании и обычно ориентированный на информационное обслуживание создания новой стоимости. Бизнес-процесс включает в себя иерархию взаимосвязанных функциональных действий, реализующих одну (или несколько) бизнес-целей компании и отражающий результаты в информационной системе, например, информационное обеспечение управления и анализа выпуска продукции или ресурсное обеспечение выпуска продукции (под продукцией здесь понимают товары, услуги, решения, документы).

Работа с использованием метода IDEF начинается с постановки цели моделирования. Мировой опыт свидетельствует, что ошибки при постановке цели приводят в среднем к 50% неудач в процессе моделирования. Формулирование цели изначально направляет работу в заданном направлении, а значит, ограничивает круг вопросов для анализа. Практическая работа начинается с определения контекста (Context, Context Diagram), то есть верхнего уровня системы, в нашем случае - предприятия. После формулировки цели необходимо очертить область моделирования (Scope), которая в последующем будет определять общие направления движения и глубину детализации (Decomposition). Собственно, сама методология IDEF определяет стандартизированные объекты для работы и отображения. Например, к таковым относятся функция (Activity), интерфейсная дуга (Arrow), заметка (Note), а также способ их расположения и трактования (Semantics).

В последнее время на российском рынке появился программный продукт Business Studio, который специально создан для работы с методами IDEF и обладает интуитивным и дружественным интерфейсом (User-friendly Interface).

Рис. 8.10. Базовый блок методологии IDEF0

В основе нотации и методологии IDEF0 лежит понятие "блока", то есть прямоугольника, который выражает некоторую функцию бизнеса (рис. 8.10). В соответствии со стандартом функция должна быть выражена глагольным оборотом. В IDEF0 роли сторон прямоугольника (функциональные значения) различны: верхняя сторона имеет значение "управление", левая - "вход", правая - "выход", нижняя - "механизм исполнения".

Вторым элементом методологии и нотации является "поток", называемый в стандарте "интерфейсная дуга". Это элемент, описывающий данные, неформальное управление или что-либо другое, - то, что оказывает влияние на функцию, изображенную блоком. Потоки обозначаются оборотом существительного.

В зависимости от того, к какой стороне блока направлен поток, он, соответственно, носит название "входной", "выходной" или "управляющий". Изобразительным элементом, представляющим поток, является стрелка. Поток можно интерпретировать как представление объекта, под которым понимается как информационный объект, так и реальный физический объект.

Важным фактором является то, что "источником" и "приемником" потоков (то есть началом и концом стрелки) могут быть, как правило, только блоки. При этом источником может являться только выходная сторона блока, приемником - любая из трех оставшихся. Если же необходимо подчеркнуть внешний характер потока, то может быть применен метод "туннелирования" - скрытие или появление интерфейсной дуги из "туннеля".

Рис. 8.11. Пример функциональной модели процесса отгрузки и доставки

И, наконец, "третьим китом" методологии IDEF0 является принцип функциональной декомпозиции блоков, который представляет собой модельную интерпретацию той практической ситуации, что любое действие (тем более такое сложное, как бизнес-процесс) может быть разбито (декомпозировано) на более простые операции (действия, бизнес- функции). Или, другими словами, действие может быть представлено как совокупность элементарных функций.

Пример функциональной модели процесса отгрузки и доставки продукции показан на рис. 8.11.

Степень формализации описания бизнес-процессов может быть различной в зависимости от решаемых при этом задач. Для описания информационных процессов разработан специализированный язык BPEL (Business Process Execution Language). BPEL создан на основе XML для формального описания бизнес-процессов и протоколов их взаимодействия между собой. BPEL расширяет модель взаимодействия Web-служб и включает в эту модель поддержку транзакций.

В настоящее время активно развивается методология BPMS (Business Process Management System) - класс программного обеспечения для управления бизнес-процессами и административными регламентами. (Употребляются также термины "BPM-система" и просто "BPM"). Применение BPMS позволяет организовать эффективное взаимодействие между управленцами и ИТ-специалистами, лучше использовать существующие подсистемы и ускорить разработку новых.

Основные функции BPMS - моделирование, исполнение и мониторинг бизнес-процессов. Основываясь на данных мониторинга, предприятия выявляют узкие места и совершенствуют свои бизнес-процессы. Цикл управления замыкается, когда при помощи BPMS измененные бизнес-процессы оперативно внедряются в эксплуатацию.

Современные методы разработки и развития программного обеспечения ИС в полной мере стараются ориентироваться на возможности автоматизированного оперативного внесения изменений. Наиболее сложным оказался процесс стандартизации языка BPEL для унификации использования одних и тех же конструкций программным обеспечением разных производителей. Фирмы IBM и Microsoft определили два довольно-таки схожих языка: WSFL (Web Services Flow Language) и Xlang соответственно.

Рост популярности BPML и открытое движение BPMS к пользователям привело корпорации Intalio Inc., IBM и Microsoft к решению объединить эти языки в новый язык BPEL4WS. В апреле 2003 года корпорации BEA Systems, IBM, Microsoft, SAP и Siebel Systems передали BPEL4WS версии 1.1 в OASIS (Organization for the Advancement of Structured Information Standards) для стандартизирования в Web Services BPEL Technical Committee. Хотя BPEL4WS появился в версиях 1.0 и 1.1, технический комитет WS-BPEL OASIS проголосовал 14 сентября 2004 года за то, чтобы назвать спецификацию WS-BPEL 2.0. Это изменение было сделано, чтобы выравнять BPEL с другими стандартами Web-сервисов по соглашению об именовании начинаются на WS-.

В июне 2007 года корпорации Active Endpoints, Adobe, BEA, IBM, Oracle и SAP опубликовали спецификации BPEL4People и WS-HumanTask, в которых описывалось, как может быть реализовано в BPEL взаимодействие с людьми. О дальнейшем направлении разработки BPEL разгорается жаркая дискуссия. Предполагается добавление семантики в BPEL в форме WS-HumanTask и других разнообразных дополнений.
