Глава 3. Оптические монокристаллы

3.1. Диэлектрические монокристаллы и их свойства.Основы теории направленной кристаллизации.

Кристаллические материалы принято разделять на поликристаллические и монокристаллические ( см.рис.2.8 ) ,что связано с существенными различиями их физических,механических и оптических свойств.

В монокристаллах соблюдается дальний порядок расположения структурных элементов (атомов,ионов,молекул или их комплексов,образующих матрицу материала) по всем трём пространственным координатам во всём объёме кристаллического тела ( от единиц миллиметров до нескольких метров ) . Обычно монокристаллы выращиваются искусственно,но часто растут и в природных условиях ( горный хрусталь,алмазы,бериллы и так далее ).

В поликристаллических средах внутри объёма имеется совокупность так называемых кристаллитов,то есть монокристаллов меньшего объёма с дальним порядком,сохраняющимся только в пределах одного монокристаллита.Ориентация же соседних монокристаллов хаотична, и в месте перехода одного кристаллита в другой нарушается регулярность кристаллической решётки,образуются оборванные связи,незаполненные позиции( вакансии ) , дислокации ( “свободные“ атомы или ионы, не входящие ни в один кристаллит ) .

Рис.2.8. Структура монокристалла и поликристалла .

Свойства поликристалла во многом зависят от размеров кристаллитов и характера их границ,от свойств и поведения дефектов решётки ( оборванных связей,вакансий и дислокаций на границах кристаллитов ). Возможно также создание поликристаллов с упорядоченным расположением кристаллитов,но это технологически сложно.

Достоинства монокристаллов :

1. Высокая теплопроводность ( по сравнению с аморфными веществами и поликристаллами ) . Это объясняется лучшими условиями для распространения тепловых колебаний кристаллической решётки ( что собственно и составляет суть процесса теплопроводности ) в регулярной бездефектной структуре. В аморфной среде или в поликристалле тепловые колебания рассеиваются и прерываются на границах раздела кристаллитов и нерегулярностях структуры.

2.Высокая электропроводность ( по сравнению с аморфными веществами ) для проводящих монокристаллов.

3.Высокая механическая прочность,особенно на разрыв и ударный изгиб. Это объясняется тем,что разрушение материала,как правило,начинается в области дефекта кристаллической решётки,так как именно здесь концентрируются механические напряжения. В регулярной бездефектной среде механические напряжения более равномерно распределены по объёму среды и потому позднее достигают предела прочности материала.

4.Наличие анизотропии физико – химических и оптических свойств ( свойства монокристаллов зависят от направления внутри кристалла и связаны с различным расположением структурных элементов вдоль различных координатных осей,например,с различным пространственным периодом решетки в разных направлениях ).В частности,показатель преломления n во многих кристаллах зависит от направления распространения излучения в кристалле и от поляризации излучения. Ряд монокристаллов проявляет также электрооптические,пъезоэлектрические и нелинейнооптические свойства,то есть их физико – химические и оптические параметры зависят от внешнего электрического поля, от интенсивности оптического излучения и так далее.Это позволяет создавать широкий класс приборов и устройств,использующих свойства,присущие только монокристаллам ( оптические модуляторы,дефлекторы,поляризаторы,фазовые пластинки,преобразователи частоты оптического излучения ).

Многие элементы ( более 25 ) могут образовывать несколько типов кристаллических структур ( например,углерод C – алмаз и графит ) , то же явление известно и для ряда металлов ( железо и олово ), у кварца ( правый и левый кварц ). Это явление называется полиморфизмом.Переход из одной структуры в другую может происходить скачком при изменении давления,температуры,что влечёт иногда разрушение конструкции под действием этих изменений ( разные формы обладают различными постоянными решётки,различной прочностью,теплопроводностью, ТКР,и так далее ).

Что заставляет элементарные частицы кристалла,структурные элементы,выстраиваться в определённом пространственом порядке ? Это стремление достичь минимальной энергии : внутренняя энергия кристалла с регулярным расположением структурных элементов минимальна,и чем больше разница энергий между неупорядоченным и упорядоченным состоянием,тем больше скорость роста кристалла.Поэтому же рост кристалла происходит не случайным образом,а в строгой последовательности.Выделяющаяся при встраивании частицы ( структурного элемента ) в решётку энергия зависит от места,в которое встраивается частица . На рис. 2.9 показана одна из простейших решёток – прямоугольная,в которой все структурные элементы одинаковы и располагаются по ортогональным осям трёхмерной системы координат. Термодинамические расчёты для этого случая показывают,что соотношение энергий связи структурных элементов в зависимости от места расположения их в решётке таково :

E₁ ˂ E₂ ˂ E₃ ˂ E₄

То есть наибольшая энергия выделяется,когда частица встраивается в угол начатого ряда,в позицию 4 ,пока кристалл не достроит ряд до конца.Затем более высока вероятность начала заполнения нового ряда с края грани ( позиция 3 ).Вероятность занятия позиции 2 или 1 менее высока,пока есть незанятые позиции 4 и 3 . При начале заполнения новой плоскости,аналогично ,так как Ea ˂ E_b ˂ Ec , наиболее вероятно встраивание частицы с угла новой плоскости,в позицию “ c “ ,где её “ притягивают “ две боковые и нижняя грани угла,затем – позиция “ b “, и лишь затем - позиция “ a “. Поэтому и новая плоскость будет застроена с угла и далее по – порядку убывания энергий связи.

Так как скорость роста зависит от разности энергий упорядоченного и неупорядоченного состояний,то на границе раздела фаз должен существовать градиент температуры,или концентрации,или химического потенциала – должна существовать область сильного нарушения термодинамического равновесия системы. Каким образом создаётся эта область – зависит от способа выращивания монокристалла .

По способам выращивания кристаллов все технологии можно разделить на следующие основные группы :

1. Кристаллизация из твёрдой фазы – исходный материал находится в аморфном или поликристаллическом состояниии .

2. Кристаллизация из жидкой фазы - исходный материал находится в жидком состояниии .

3. Кристаллизация из газовой фазы - исходный материал находится в газообразном ( или парообразном ) состояниии .

Различные варианты многочисленных методов кристаллизации показаны на рис. 3.0.

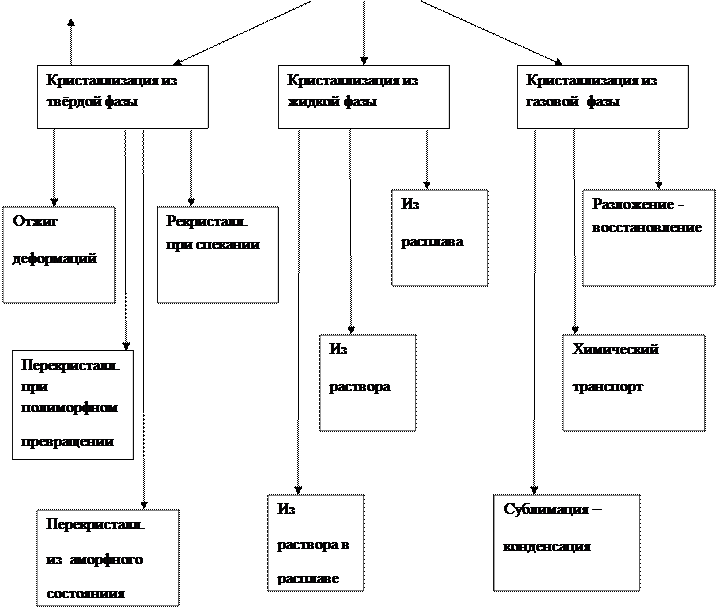

Рис.3.0. Методы получения монокристаллов.

Кристаллизация из твёрдой фазы : в процессе роста монокристалла не происходит образования жидкой фазы. И исходное вещество , и образующийся монокристалл всё время находятся в твёрдом состоянии. Достоинства такого процеса очевидны :

1.Ниже температура процесса.

2.Проще получать монокристаллы нужной формы ( форма задаётся заранее, ещё в аморфной или поликристаллической фазе на этапе изготовления заготовки монокристалла ) .

3.Легче регулировать равномерность распределения примесей в образующемся кристалле ( мала температура – мала диффузия примесей ).

Обычно этими методами выращивают тонкие плёнки и слои полупроводниковых монокристаллов и диэлектриков,или металлические монокристаллы. Суть метода : заставить один монокристаллик – зародыш разрастись и перетащить в свою упорядоченную решётку атомы соседних микрокристаллов .

Пример кристаллизации из твёрдой фазы – получение металлических монокристаллов ( см.рис.3.1) . Суть этого способа состоит в том,что остывший поликристаллический слиток подвергают механической деформации ( ковка,протяжка.волочение,прокат ).Под действием этих деформаций в толще материала появляются внутренние напряжения,повышается внутренняя энергия,появляются зоны сильной термодинамической неравновесности. Эти зоны сконцентрированы на границах монокристаллитов ( рис.3.1а).При последующем нагреве происходит отжиг деформаций. За счёт роста температуры повышается подвижность атомов поверхности кристаллитов ( они слабее связаны с решёткой,чем внутренние структурные элементы ).При этом более крупные кристаллиты перетягивают в свою решётку структурные элементы соседних мелких кристаллитов. ( рис.3.1б ) . При многократном повторении этой операции происходит рост монокристалла на самом крупном зародыше ( рис.3.1в).

Недостаток этого метода : материал должен быть достаточно пластичен ( металл ),могут образовываться несколько центров кристаллизации ( расслоение монокристалла ).Для предотвращения этого иногда зародыш – монокристалл нужной ориентации вводят специально в исходный поликристаллический образец ( рис.3.2 ).Образец протягивают через горячую зону.Конец образца с вваренным зародышем – монокристаллом предварительно сильно деформируют ( например , механическим давлением на конец А).После протяжки образца через печь с градиентом температуры исходный монокристалл – зародыш разрастается во весь объём образца без перехода где - либо в жидкую фазу.

Другой метод – спекание без деформации или с деформацией давлением ( горячее прессование поликристаллического образца вокруг зародыша – монокристалла ).

а б в

Механические напряжения Нагрев – отжиг деформаций Рост

( прессование,протяжка ) монокристалла на

самом крупном

Т⁰ зародыше

Т⁰

Рис .3.1 Кристаллизация из твёрдой фазы методом отжига деформаций.

Т⁰ Печь с градиентом температуры После протяжки – рост зародыша

Рис.3.2.

Т⁰

А

Давление Монокристалл –

зародыш

Достаточно хорошо разработан и применяется в промышленных масштабах метод перекристаллизации при полиморфном превращении. В этой технологии сначала получают монокристалл одной структуры ( например , графит ) , а затем,изменяя давление и температуру,переводят его в монокристалл другой структуры ( например,алмаз ).Иногда этот способ является единственным путём для искусственного получения монокристаллов нужной пространственной структуры.Главная проблема в этой технологии – удержать полученный монокристалл в нужной структуре после снятия избыточного давления и температуры.Если исходная структура является более энергетически выгодной,существует отличная от нуля вероятность спонтанного возвращения изготовленного монокристалла в исходную форму с выделением избыточной энергии .

Методы кристаллизации из твёрдой фазы,при всей их привлекательности с точки зрения теории твёрдого тела,занимают довольно узкую нишу в реальном производстве монокристаллов для нужд науки и техники .Они используются в тех случаях,когда иными путями невозможно получить нужный монокристалл .Основные недостатки этого метода – трудности с получением монокристаллов большого размера и нестабильность выращенных структур при изменении внешних условий.Другим путём,свободным от этих недостатков,является кристаллизация из жидкой фазы.При этом под жидкой фазой может пониматься либо расплав исходного вещества, либо его раствор в каком – либо растворителе ( вода,органические растворители,неорганические жидкости ), либо раствор в расплаве другого вещества.

Движущей силой любой кристаллизации является градиент химического потенциала, который зависит от градиента температуры ( grad T⁰ ), от градиента давления ( grad P ), и от градиента концентрации ( grad N ). При выращивании монокристалла из расплава движущая сила кристаллизации – градиент температуры ( grad T⁰ ).Этот градиент ( и организация гидродинамического режима в зоне кристаллизации ) могут быть созданы следующим образом :

1. Создание градиента температуры между расплавом и кристаллом путём отвода тепла от затравочного кристалла ( метод Наккена – рис.3.3 а ) . В тигель с расплавом нужного вещества опускается полый металлический стержень,охлаждаемый изнутри проточной водой .В точке касания стержня с поверхностью расплава возникает локальный градиент температуры,переохлаждение расплава,и начинается кристаллизация.

Недостаток этого метода : не контролируется момент отбора зародыша кристаллизации,кристаллизация возникает спонтанно;ориентация растущего кристалла случайная;возможно образование и рост нескольких зародышей – расслоение монокристалла.

Полый металлический стержень,охлаждаемый водой

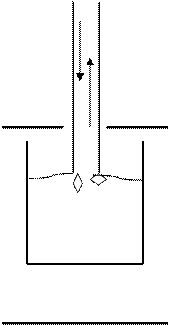

Рис.3.3а. Кристаллизация из расплава методом Наккена .

Рост и ориентация кристалла не контролируются.

Расплав

Тигель

Нагреватель

Печь

2. Создание градиента температуры методом отвода тепла от затравки и вытягиванием растущего кристалла из расплава ( методы Киропулоса, рис.3.3б и Чохральского, рис.3.3 в ).

Полый металлический стержень,

охлаждаемый водой

Буля Отбор зародыша

Расплав

Печь Рост кристалла

Рис.3.3б . Кристаллизация из расплава методом Киропулоса

В методе Киропулоса затравочный охлаждаемый стержень погружают в расплав материала и после этого начинают охлаждать.На стержне нарастает поликристаллический полусферолит – буля.Послеэтого стержень поднимают из расплава,пока поверхность контакта не уменьшится до диаметра,сравнимого с диаметром стержня.В этот момент и происходит отбор зародыша.При дальнейшем охлаждении стержня кристалл растёт,пока его диаметр не будет сравним с диаметром тигля.Когда диаметр кристалла почти сравняется с диаметром тигля ( ˂ на 5-7 мм ),кристалл поднимают из расплава и оставляют в печи для отжига при медленном охлаждении.

Недостаток метода Киропулоса – стадия отбора зародыша не вполне контролируется оператором процесса,при этом ориентация зародыша может не отвечать требованиям оператора.От этого недостатка свободен метод Чохральского ( рис.3.3.в ).

Вращение и

Стержень с зародышем подъём

стержня

Расплав

Тигель

Печь Вращение тигля 10-60 об/мин

Рис.3.3.в. Кристаллизация из расплава методом Чохральского .

Метод Чохральского явяется развитием метода Киропулоса,лишённым основных недостатков последнего.Здесь зародыш берётся готовый,нужной ориентации.Он впаивается в нижний конец охлаждающего стержня и опускается в расплав.После начала роста кристалла на затравке стержень вращают и вытягивают вверх из расплава растущий кристалл, а тигель вращают в другую сторону.Такая технология позволяет организовать постоянное обогащение зоны роста свежим расплавом по мере ухода частиц из расплава в кристаллическую решётку.Это уменьшает количество дефектов и ускоряет процесс роста монокристалла.Скорость роста зависит от материала,диаметра выращиваемого кристалла и может составлять 10 – 20 мм\час.

3.Методы направленной кристаллизации при перемещении градиента температуры через расплав.В зависимости от ориентации тигля в печи различают горизонтальный метод – метод Чалмерса и вертикальный метод – метод Бриджмена – Стокбаргера.Оба метода основаны на эффекте роста монокристалла в капилляре : при охлаждении конца капилляра в нём сначала образуется несколько зародышей, но потом один из них становится доминирующим и перерастает в монокристалл.

Т_пл + 50⁰ Горячая зона

Тигель

Образование

и рост зародыша на

границе зон в капилляре

Т_пл - 50⁰ “ Холодная зона “

Двухзонная печь

Рис.3.4. Кристаллизация из расплава методом Бриджмена – Стокбаргера .

В методе Бриджмена – Стокбаргера тигель с коническим дном помещается в “горячую”зону двухзонной печи,где происходит плавление шихты.После полного расплавления тигель перемещается в “холодную” зону,В коническом донце тигля при этом образуется зародыш кристаллизации,который вырастает в монокристалл по диаметру тигля.В конце “холодной” зоны происходит отжиг монокристалла. Таким методом выращиваются,например,кристаллы флюорита CaF₂ .

Дата добавления: 2014-11-14; просмотров: 388; Нарушение авторских прав

Мы поможем в написании ваших работ!
