использования асимптотических аналитических представлений дисперсий выхода и ошибки

В задаче 1

1. дисперсия ФФ задана (вычислена), задана частота фильтра

2. Требуется минимизация

3. Выбрать коэффициенты модальной модели

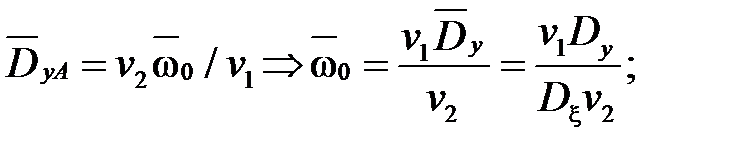

4. Выразить относительную характеристическую частоту через асимптотическую дисперсию выхода системы:

5. Рассчитать значение характеристической частоты по формуле:

6. Построить (ПДММ):

Далее для решения поставленной задачи использовать алгоритм синтеза модального управления[1].

В задаче 2

1. дисперсия ФФ задана (вычислена), задана частота фильтра

2. Требуется минимизация

3. Выбрать коэффициенты модальной модели (v₂,v₁)

4. Выразить относительную характеристическую частоту через асимптотическую дисперсию ошибки:

5. Рассчитать значение характеристической частоты по формуле:

6. Построить ПФМН:

Далее для решения поставленной задачи использовать алгоритм синтеза модального управления.

Примечание

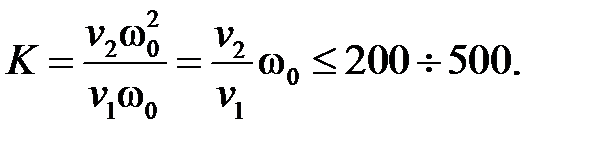

С точки зрения реализуемости проектируемой системы на практике, для коэффициента передачи модели K должно выполняться следующее соотношение:

[1] Для случая систем с интервальными параметрами, использовать Алгоритм 17.1: Медианное модальное управление динамическими объектами с интервальными параметрами учебного пособия Дударенко Н.А., Слита O.В., Ушаков А.В. Математические основы теории управления: аппарат метода пространства состояний: учебное пособие.
