Плоскопараллельное движение

Движение тела называется плоскопараллельным или плоским, если тело перемещается так, что траектории всех его точек параллельны какой-то неподвижной плоскости. В качестве типичных примеров можно привести движение шатуна АВ в кривошипно-шатунном механизме или качение без проскальзывания колеса по плоскости или поверхности (рис. 10).

Для каждого момента времени и соответствующего ему положения кинематические характеристики движения произвольной точки звена, совершающего плоское движение, можно представить как векторную сумму двух характеристик: поступательного движения этой точки вместе с определенной точкой звена, выбранной за полюс и характеристиками поворота её вокруг полюса.

Обычно при решении задач, связанных с определением ускорений (скоростей), за полюс выбирают общую точку рассматриваемого звена и предыдущего, для которого движение задано или уже определено. Последнее позволяет сделать ускорение (скорость) полюса известным (на рисунках, представленных выше, за полюс выгодно взять точку А). В качестве точки, ускорение (скорость) которой необходимо найти, первоначально тоже выбирается общая точка рассматриваемого и последующего звена (точка В).

Рис. 10

Последнее позволяет определить ускорение (скорость) этой точки хотя бы по направлению, что упрощает задачу. Таким образом, всегда можно получить векторные равенства

, (7)

где – характеристики искомой точки;

– характеристики для полюса;

– характеристики поворота вокруг полюса.

Далее необходимо сделать так, чтобы в уравнениях (7) осталось только два неизвестных, а затем спроецировать данное уравнение на удобно выбранные оси Х и Y и, решая полученную систему, определить их значения, т.е. решение уравнений (7) полностью аналогично аналитическому или графическому решению уравнений (5) для сложного движения точки.

Чтобы обеспечить в уравнениях (7) только два неизвестных (это всегда можно сделать), необходимо иметь в виду следующее: вектора всегда перпендикулярны радиусу АВ, а вектор направлен по радиусу к центру (полюсу) А и равен . При этом, угловая скорость звена w_ВА, которая для выбранного положения звена не зависит от выбора полюса, может быть определена при решении уравнения для скоростей (7), т.к. , либо чаще через мгновенный центр скоростей (МЦС). МЦС это особая точка, скорость которой, в данном положении звена равна нулю. Находится он на пересечении перпендикуляров к скоростям двух точек звена, совершающего плоское движение.

Решить задачу с помощью МЦС можно, если известны скорость одной точки (например, А) по величине и направлению, а другой (например, В) по направлению (обычно это общие точки данного звена и смежных с ним звеньев). Это позволяет найти по величине, а также определить угловую скорость звена, например w₂, совершающего плоское движение (рис. 11).

Рис. 11

Таким образом, если задано движение ведущего звена w₁, размеры (длины звеньев , и ) и конкретное положение механизма (с помощью углов наклона звеньев с одной из осей), то можно найти и угловую скорость ведомого звена w₃ для этого положения механизма. При этом учитывается, что точки А и В звена 2 общие со звеньями 1 и 3, совершающими вращение вокруг неподвижных осей, а значит эти скорости перпендикулярны радиусам О₁А и О₃В.

(8)

Если необходимо найти скорость любой другой точки звена 2 (например, С), то её необходимо соединить с МЦС и её скорость будет перпендикулярна её радиусу, а равна V_C=w₂∙P₂C.

Расстояния (радиусы поворота) от точек звена до МЦС определяются с помощью геометрии на основе заданных размеров и углов. Обычно они находятся в результате решения прямоугольных и остроугольных треугольников с использованием известных теорем синусов или косинусов.

В частном случае для положения механизма, когда перпендикуляры к скоростям точек А и В будут параллельны, МЦС стремится к бесконечности. Тогда и говорят, что звено 2 совершает мгновенно поступательное движение.

Рассмотрим другие частные случаи определения скоростей через МЦС, связанные с качением колес (последнее справедливо и для делительных окружностей зубчатых колес с движущимися центрами).

Если колесо катится (без проскальзывания) по плоской или криволинейной неподвижной поверхности, то МЦС всегда будет в той точке колеса, которая касается этой поверхности (рис. 12).

Рис. 12

Если задано , радиус колеса R и другие необходимые расстояния и углы, то

(9)

Аналогично может быть определено и угловое ускорение колеса, если известно a_C

(10)

Последнее справедливо, т.к. расстояние до МЦС центра колеса при движении не изменяется, т.е. не зависит от времени (для рычажных механизмов последняя формула не применяется).

Если поверхность, по которой обкатывается колесо, сама движется, то для определения положения МЦС колеса необходимо знать скорости двух точек колеса по величине и направлению (обычно это центр колеса С и точка касания движущейся поверхности, например точка В).

Рис. 13

На рис. 13 приведен пример дифференциального механизма, имеющего два ведущих звена (шестерня 1 и рычаг-водило 2), скорости которых w₁ и w₂ заданы. Промежуточным звеном является шестерня-сателит 3, совершающая плоское движение, а выходным – шестерня 4. Если заданы размеры механизма (радиусы или числа зубьев и модуль зацепления), то через МЦС колеса 3 можно определить движение ведомого звена w₄ . Для точек А звена 2 и В звена 1, совершающих поворот вокруг неподвижного центра О справедливо V_A=w₂∙OA и V_B=w₂∙OB. Эти же точки принадлежат и звену 3, МЦС которого (точка Р₃) может быть определен, если соединить концы векторов и . Положение этой точки на общем перпендикуляре к скоростям теперь находится из подобия треугольников, т.е.

(11)

где P₃A=AB – P₃B.

Решая последнюю систему уравнений легко определить

(12)

Тогда можно найти w₃ и далее скорость точки С этого же звена V_C=w₃∙P₃C, а т.к. эта же точка принадлежит звену 4, вращающемуся вокруг неподвижного центра О, то для ведомого звена .

Если скорости точек А и В будут направлены в одну сторону (рис. 14), то МЦС может оказаться за пределами звена 3. В этом случае для определения его тоже используются подобные треугольники и формула (11), в которой P₃A=AB+P₃B (рис. 14).

В частном случае, когда , получим w₃ = 0 и скорости всех точек звена в этот момент одинаковы.

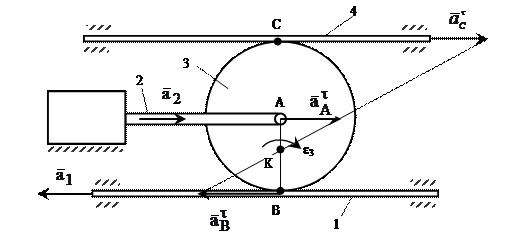

Если в данный момент времени известны касательные ускорения точек А и В, которые обычно находят через угловые ускорения ведущих звеньев или по заданному движению реек 1 и 2

(рис. 15), то аналогично w₃ можно из подобия треугольников найти e₃.

Рис. 14

Рис. 15

Здесь

т.е. по заданному движению ведущих звеньев a₁, a₂ совершающих поступательное движение по прямой, получим a_A = a₁, a_B = a₂ и тогда, по выше приведенным формулам, легко найти e₃ и ускорение ведомой зубчатой рейки a₄.

В заключение рассмотрим на примере определения ускорений точек звеньев, совершающих плоское движение с использованием основной формулы (7) (рис. 16).

Рис. 16
