Принцип работы

Система АБД (автоматического блокирования открытия дверей).

Поляризационный датчик (ПД).

При неисправности УППС необходимо распломбировать и отключить тумблер «УППС» на задней стенке кабины, доложить ДЦХ и вызвать машиниста-инструктора.

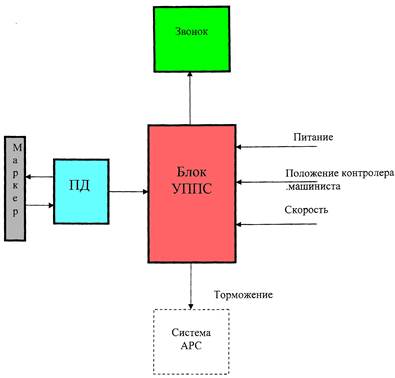

Функциональная схема УППС.

Для исключения случаев ошибочного открытия дверей поезда с противоположной стороны платформы система АСНП-М дополнена блоком БКД (блок контроля дверей), который производит автоматическое блокирование открытия дверей с выводом информации об этом на дисплей ПНМ.

При следовании поезда по перегону режим блокирования открытия дверей включается автоматически, то есть, контакты к-1 и к-2 разомкнуты, так как отсутствует сигнал с ММС, расположенного на станции. На дисплее справа отображается информация Бл.Л и Бл.П.

Если по прибытию поезда на станцию от станционного ММС (на дисплее высвечивается *) получен сигнал о расположении платформы слева, то на дисплее останется надпись Бл.П, при этом контакты к-1 замкнутся, а контакты к-2 останутся разомкнутыми, исключая возможность открытия правых дверей.

Если по прибытию поезда на станцию от станционного ММС (на дисплее высвечивается *) получен сигнал о расположении платформы справа, то на дисплее останется надпись Бл.Л, при этом контакты к-2 замкнутся, а контакты к-1останутся разомкнутыми, исключая возможность открытия левых дверей.

При отправлении поезда на под оборот или при нахождении в депо режим блокирования открытия дверей автоматически снимается, при этом контакты к-1и к-2 замыкаются.
