Наземные системы телевидения
Наземное вещание в СССР, а затем в России велось в основном в метровом диапазоне частот. Такой выбор объяснялся ограниченным количеством существующих в то время программ и тем, что в условиях высотной застройки крупных городов прием в диапазоне ДМВ сопровождался различными искажениями. Это было обусловлено отражением телевизионного сигнала от стен зданий, различных металлических конструкций и т. д. Однако по мере роста числа программ частотный ресурс метрового диапазона был исчерпан.
Для обеспечения многопрограммного телевещания все чаще стал задействоваться и дециметровый диапазон.

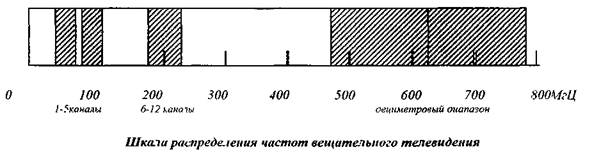

Для вещательного телевидения отведено пять поддиапазонов в метровом и дециметровом поддиапазонах.
| Радиоканал | Значение несущих частот. МГц | Средняя частота. МГц | Длина волны, м. | |||||||||
| номер | полоса частот | Изображения | звука | |||||||||
| 48.5 56 5 | 49.75 | 56.25 | 53.0 | 5.66 | ||||||||
| 58.0 66.0 | 59.25 | 65.75 | 62,5 | 4.80 | ||||||||
| 76.0 84.0 | 83 75 | 80.5 | 3.73 | |||||||||
| 84.0 92.0 | 85.25 | 91.75 | 88.5 | 3.39 | ||||||||
| 92.0 100.0 | 93.25 | 99.75 | 96.5 | 3.10 | ||||||||
| 174.0 182.0 | 175.25 | 181.75 | 178.5 | 1.68 | ||||||||
| 182.0 190.0 | 183.25 | 189.75 | 186.5 | 1.61 | ||||||||
| 190.0 198.0 | 191.25 | 197.75 | 194.5 | 1.54 | ||||||||
| 198.0 206.0 | 199.25 | 205.75 | 202,5 | 1.48 | ||||||||
| 206.0 214.0 | 207.25 | 213.75 | 210.5 | 1.43 | ||||||||
| 214.0 222.0 | 215.25 | 221.75 | 218.5 | 1.37 | ||||||||
| 222.0 230.0 | 221.25 | 229.75 | 226.5 | 1.32 | ||||||||
| Дециметровый диапазон | ||||||||||||
| 470.0... 478,0 | 471.25 | 477.75 | 474.5 | 0.63 | ||||||||
| 478.0... 486,0 | 479.25 | 485.75 | 482,5 | 0,62 | ||||||||
| 486,0... 494,0 | 487.25 | 493.75 | 490,5 | 0.61 | ||||||||
| 494,0. 502,0 | 495.25 | 501.75 | 498,5 | 0.60 | ||||||||
| 502,0. ..510,0 | 503,25 | 509.75 | 506.5 | 0.59 | ||||||||
| 510,0. ..518,0 | 511.25 | 517.75 | 514,5 | 0.58 | ||||||||
| 518,0... 526,0 | 519.25 | 525,75 | 522,5 | 0.57 | ||||||||
| 526,0... 534,0 | 527.25 | 533.75 | 530.5 | 0.565 | ||||||||
| 534,0... 542,0 | 535,25 | 541.75 | 538.5 | 0.560 | ||||||||
| 542,0... 550,0 | 543,25 | 549.75 | 546,5 | 0.549 | ||||||||
| 550,0... 558,0 | 551.25 | 557,75 | 554,5 | 0.541 | ||||||||
| 558,0... 566,0 | 559,25 | 565,75 | 562,5 | 0.533 | ||||||||
| 566.0... 574,0 | 567.25 | 573.75 | 570,5 | 0.526 | ||||||||
| 574,0... 582,0 | 575.25 | 581,75 | 578,5 | 0.519 | ||||||||
| 582,0 ..590,0 | 583.25 | 589.75 | 586.5 | 0.512 | ||||||||
| 590,0... 598,0 | 591,25 | 597,75 | 594,5 | 0,505 | ||||||||
| 598.0 ..606.0 | 599.25 | 605.75 | 602,5 | 0.498 | ||||||||
| 606.0 .614,0 | 607,25 | 613.75 | 610,5 | 0,491 | ||||||||
| 614.0 622,0 | 615.25 | 621.75 | 618,5 | 0.485 | ||||||||
| 622.0. 630,0 | 623.25 | 629.75 | 626,5 | 0.479 | ||||||||
| 630.0 ..638,0 | 631.25 | 637.75 | 634,5 | 0.473 | ||||||||
| 638.0 646.0 | 639.25 | 645.75 | 642.5 | 0.467 | ||||||||
| 646,0. .654,0 | 647.25 | 653.75 | 650,5 | 0.461 | ||||||||
| 654.0 662.0 | 655.25 | 661.75 | 658.5 | 0.456 | ||||||||
| 662.0 670,0 | 663.25 | 669.75 | 666.5 | 0.450 | ||||||||
| 670.0 678,0 | 671.25 | 677.75 | 674,5 | 0.445 | ||||||||
| 678.0 686.0 | 679.25 | 685.75 | 682.5 | 0.440 | ||||||||
| 686.0 694,0 | 687.25 | 693.75 | 690.5 | 0.434 | ||||||||
| 694.0 702.0 | 695.25 | 701.75 | 698.5 | 0.429 | ||||||||
| 702.0 710.0 | 703,25 | 709.75 | 706.5 | 0.425 | ||||||||
| 710.0 718.0 | 711.25 | 717.75 | 714.5 | |||||||||
| 718,0 726.0 | 719.25 | 725,75 | 722,5 | 0.415 | ||||||||
| 726.0 734,0 | 727.25 | 733,75 | 730,5 | 0.410 | ||||||||
| 734.0 742,0 | 735.25 | 741.75 | 738,5 | 0.406 | ||||||||
| 742.0 .750.0 | 743.25 | 749.75 | 746.5 | 0.402 | ||||||||
| 750.0 758.0 | 751.25 | 757.75 | 754.5 | 0.398 | ||||||||
| 758.0 766.0 | 759.25 | 765.75 | 762.5 | 0.393 | ||||||||
| 766.0 774.0 | 767.25 | 773.75 | 770.5 | 0.389 | ||||||||
| 774.0 782.0 | 775.25 | 781.75 | 778.5 | 0.385 | ||||||||
| 782.0 790.0 | 783.25 | 789.75 | 786.5 | 0.381 | ||||||||
Промежуточная частота несущей изображения - 38,00 МГц
Промежуточная частота несущей звука - 31,50 МГц
Средняя промежуточная частота - 34,75 МГц

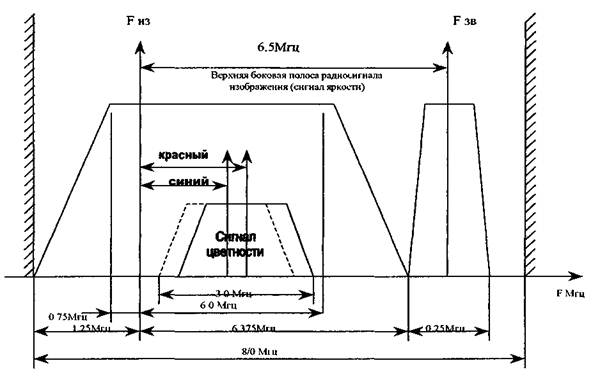

Существует тринадцать международных стандартов телевидения, отличающихся друг от друга рядом параметров. В России и ряде стран применена система разложения изображения в 625 строк. В этом случае ширина спектра занимаемая телевизионным сигналом составляет 6,5 МГц.
Сигнал изображения передается в виде амплитудно-модулированного радиосигнала с частичным подавлением нижней боковой полосы. Кроме сигнала изображения одновременно передают и радиосигнал звукового сопровождения посредством частотной модуляции. Радиосигнал звукового сопровождения занимает полосу частот 250 кГц и обеспечивает передачу звука в полосе частот 30…15000 Гц. Различные виды модуляции изображения и звука облегчают и разделение при приеме.
