Состав земных и космических станций

Читайте также:
  1. I. Посредством изменения субъектного состава.
  2. VI. СОСТАВ И СТРОЕНИЕ ГРУНТОВ. ВЛИЯНИЕ ВОДЫ НА МЕХАНИЧЕСКОЕ СОСТОЯНИЕ ГРУНТОВ
  3. VI. Составы преступлений по Судебнику 1550 г.
  4. XVI в. Составляются на старобелорусском языке и отличаются лаконизмом.
  5. Актуальные данные о составе земель и земельном фонде СПб
  6. Анализ динамики состава и структуры имущества организации
  7. Анализ динамики состава и структуры источников финансовых ресурсов
  8. Анализ динамики состава и структуры источников финансовых ресурсов.
  9. Анализ прибыли, ее состава и динамики
  10. Анализ состава и движения собственного капитала

Рассмотрим на примере упрощенных структурных схем.



Малошумящее входное устройство (МВУ) содержит малошумящий усилитель (МШУ) и УПЧ. После демодуляции и преобразовании в оконечном оборудовании и аппаратуре соединительной линии (АСЛ) сигнал поступает к потребителю по наземной соединительной линии. Система управления антенной (СУА) служит для наведения антенны на ИСЗ. В нее входят аппаратура наведения и электропривод.

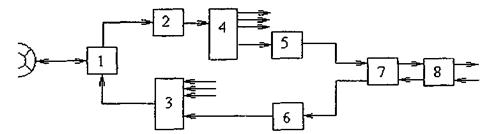

2. Многоствольная приемо-передающая ЗС.





Антенна с системой наведения используется одновременно для приема и передачи.



1 - Фильтр разделения приема и передачи;

2 - МШУ;

3 - устройство сложения передатчиков различных стволов;

4 - устройство разделения принимаемых сигналов различных стволов;

5 - приемной устройство одного ствола;

6 - передающее устройство ствола;

7 - оконечное устройство ствола;

8 - АСЛ.

3. Бортовой ретранслятор КС.



В отличии от ЗС, на борту ИСЗ обычно устанавливают несколько приемных и передающих антенн для того, чтобы сформировать различные зоны обслуживания и привести в соответствие излучение антенн с размещением ЗС на поверхности земли.





Применяют два метода построения тракта:

- Усиление производится на частоте приема, затем на УТТЧ и после второго преобразования на частоте передачи.

- Однократное преобразование частоты приема в частоту передачи.

В схеме могут применяться устройства разделения, коммутации сигналов, цель которых, подать сигналы, адресованные тем или иным ЗС на передающие антенны с соответствующей зоны обслуживания. Коммутация сигналов может осуществляться как в пределах одного ствола, так и в нескольких стволах.

Существуют системы КС с быстродействующей переориентацией узкого луча антенны, что позволяет осуществлять связь со многими ЗС через остронаправленные антенны не увеличивая числа антенн на борту ИСЗ.

В схему ретранслятора входят также каналы резервирования и устройства переключения на резерв. Поэтому, в ряде случаев, осуществляется обработка сигналов: преобразование видов модуляции, регенерация сигнала и др.
