Основы модели OSI

Классификация сетей передачи данных

Методы и устройства, используемые в вычислительных (компьютерных) сетях, широко применяются в сетях телекоммуникаций, а методы и средства телекоммуникаций используются в вычислительных сетях. В сетях передачи данных поток может быть передан различными информационными единицами: битами, байтами, кадрами, пакетами, ячейками, образующими информационный поток. Сети передачи данных, как правило, относятся к сетям с коммутацией пакетов.

Согласно одной из классификаций сети передачи данных подразделяются на локальные и глобальные. Сеть может размещаться на ограниченном пространстве, например, в отдельном здании, в аудитории. При этом она называется локальной вычислительной сетью – ЛВС (Local Area Network – LAN).Основными технологиями локальных вычислительных сетей, которые применяются в настоящее время являются Ethernet, Fast Ethernet, Gigabit Ethernet.

Совокупность нескольких локальных сетей называют составной распределенной или глобальной сетью (internetwork, internet). В составную сеть могут входить подсети (subnet) различных технологий. Крупные фирмы (корпорации) создают свои собственные сети (intranet), которые используют технологии как глобальных, так локальных сетей. Таким образом, объединение пользователей, расположенных на широком географическом пространстве, например, в разных городах, для совместного использования информационных данных, производится с помощью глобальных вычислительных сетей – ГВС (Wide Area Network WAN).

Прежде чем рассматривать саму модель следует дать определение термина «пакет». Для описания фрагмента информации передаваемой по сети, применяются термины «пакет», «дейтаграмма», «фрейм», «сообщение» и «сегмент». Все они по сути имеют один и тот же смысл, но относятся к разным уровням модели OSI.Например, пакет можно рассматривать как конверт с письмом. Чтобы отправить этот конверт по почте, необходимо выполнить ряд требований:

Подготовить почтовое вложение. Эта составляющая почтового отправления представляет собой письмо, например фотография отправляемая другу.

Написать на конверте адрес отправителя. Эта составляющая служит в качестве обратного адреса, который должен быть написан на стандартном конверте. Адрес прежде всего указывает на отправителя, а также необходим если возникнут проблемы с доставкой.

Написать на конверте адрес получателя. Это является адресом друга, кому предназначено данное послание. Без него письмо не дойдет до адресата.

Пройти через систему проверки. Это составляющая представляет собой штемпель на почтовой марке. Он подтверждает, что письмо отправлено с соблюдением всех требований и соответствует стандартам почтовой службы.

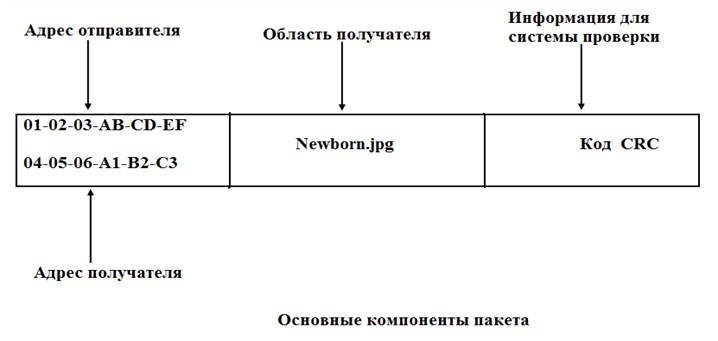

Передача сетевого пакета фактически происходит по тем же принципам, как и отправка обычного письма. Рассмотрим в качестве примера сообщение по электронной почте.

Почтовое вложение. Этот компонент представляет собой передаваемые данные, допустим электронное письмо другу.

Адрес отправителя. Этот компонент служит для того, чтобы узнать от кого письмо и если возникнут сложности с доставкой сообщить вам об этом.

Адрес получателя. Этот компонент представляет собой электронный адрес необходимый для отправки сообщения.

Информация для системы проверки. Если речь идет о пакете, то этот компонент представляет собой определенную информацию для системы контроля ошибок. В данном случае применяется контрольная последовательность фрейма (Frame Check Sequence – FCS). Такую последовательность можно рассматривать как результат вычислений, выполненных над содержимым пакета с помощью некоторой математической формулы. Если вычисления FCS в пункте назначения дадут правильный результат, это будет означать, что данные в пакете являются действительными и должны быть прияты. А если результаты вычисления окажутся неправильными, сообщение будет отброшено.

Еще одно определение, которое нам понадобится – «протокол»

Протокол. Набор правил, описывающих метод передачи информации по сети. Протоколы управляют форматом, временем передачи данных и исправлением ошибок, возникающих при передаче.

Модель OSI (Open Systems Interconnection – взаимодействие открытых систем) представляет собой один из способов многоуровневой организации сетей. В той или иной реализации набора протоколов некоторые из уровней модели могут даже не использоваться, но модель OSI разработана так, чтобы любую сетевую функцию можно было представить на одном из ее семи уровней. Описание уровней, начиная с 7 уровня и заканчивая 1, приведено в таблице 1. Здесь принята именно такая последовательность описания уровней, поскольку она позволяет лучше понять устройство модели.
