Преобразователь напряжения в совокупность взвешенных выходных токов

Схема с увеличением выходного тока

Схема ПНТ с увеличением выходного тока представлена на рис. 3.2. Операционный усилитель DA будем считать идеальным. Запишем уравнения для данной схемы:

U⁺ = U_ВХ, (3.6)

U^- = I_R0×R0, (3.7)

откуда I_R0 = . (3.8)

Учитывая, что I_R0 = I_Э, I = I_K, запишем

I_K = a×I_Э + I_K0. (3.9)

Можно сказать, что

I = a×+ I_K0 » , (3.10)

не зависит от R_L вследствие малости I_K0.

Недостатки схемы преобразователя с увеличением выходного тока:

1. Линия передачи соединена с источником питания передатчика (диапазон изменения R_L зависит от напряжения Е_K).

2. Можно формировать только однонаправленный ток с максимальной амплитудой

I_m £ I_{ОУ m}×b, (3.11)

где I_{ОУ m} — максимально допустимый ток операционного усилителя;

b — коэффициент передачи транзистора.

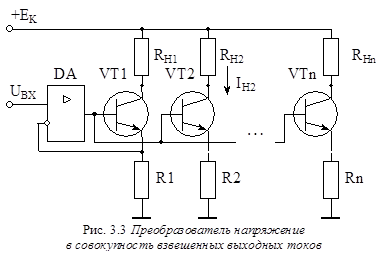

Схема преобразователя напряжения в совокупность взвешенных выходных токов представлена на рис. 3.3.

Если нужно питать несколько нагрузок одинаковым током, можно использовать комплиментарные транзисторы. В этой схеме

I_Нi = (3.12)

Если R1 = R2 = … = Rn, то

I_H1 = I_H2 = … = I_Hn.

При индуктивной нагрузке необходимо защищать транзисторы от обратной ЭДС с помощью фиксирующего диода.
