Фильтры — это частотно-избирательные устройства, которые пропускают или задерживают сигналы, лежащие в определенных полосах частот.

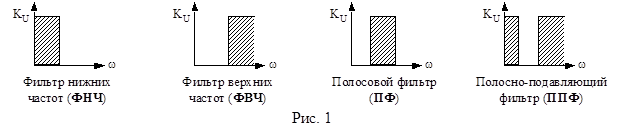

Фильтры можно классифицировать по их частотным характеристикам, что в условном виде показано на рис. 1. На этом рисунке изображены характеристики фильтра нижних частот(ФНЧ), фильтра высоких частот (ФВЧ), полосового фильтра (ПФ) и полосно-подавляющего фильтра (ППФ).

Основная функция любого фильтра заключается в том, чтобы ослабить сигналы, лежащие в определенных полосах частот, внести в них различные фазовые сдвиги или ввести временную задержку между входным и выходным сигналами.

С помощью активных RC-фильтров нельзя получить идеальные формы частотных характеристик в виде показанных на рис.1 прямоугольников со строго постоянным коэффициентом передачи в полосе пропускания, бесконечным ослаюлением в полосе подавления и бесконечной крутизной спада при переходе от полосы пропускания к полосе подавления. Проектирование активного фильтра всегда представляет собой поиск компромисса между идеальной формой характ еристики и сложностью ее реализации. Это называется “проблемой аппроксимации”. Во многих случаях требовпания к качеству фильтрации позволяют обойтись простейшими фильтрами первого и второго порядка. Набор таких схем приведен в разделе 2. Проектирование фильтра в этом случае сводится к выбору схемы с наиболее подходящей конфугурацией и последующему расчету значений номиналов элементов для конкретных частот.
