Работа трехфазного асинхронного двигателя от однофазной сети

Трехфазный асинхронный двигатель может быть использован для работы от однофазной сети. В этом случае такой двигатель включают как конденсаторный по одной из схем рис. 4.29.

Значение рабочей емкости С_раб (мкФ) при частоте переменного тока 50 Гц можно ориентировочно определить по одной из формул: для схемы, изображенной

на рис. 4.29 а

на рис. 4.29,б

на рис. 4.29,в

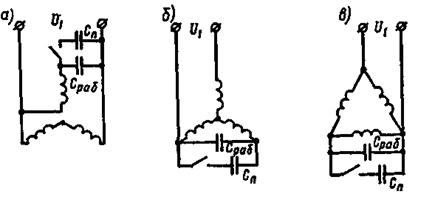

Рис 4.29. Схемы соединения обмотки статора трехфазного асинхронного двигателя при включении его в однофазную сеть

Здесь I₁ – номинальный ток в обмотке статора, А; Uс – напряжение однофазной сети, В.

При подборе рабочей емкости необходимо следить за тем, чтобы ток в фазных обмотках статора при установившемся режиме работы не превышал номинального значения.

Если пуск двигателя происходит при значительной нагрузке на валу, то параллельно рабочей емкости С_раб следует включить пусковую емкость

С_п = (2,5 ÷3,0) С_раб

В этом случае пусковой момент становится равным номинальному. При необходимости дальнейшего увеличения пускового момента следует принять еще большее значение пусковой емкости

С_п ≤ 8С_раб.

Большое значение для надежной работы асинхронного двигателя в качестве конденсаторного имеет правильный выбор конденсатора по напряжению. Следует иметь в виду, что габариты и стоимость конденсаторов определяются не только их емкостью, но и рабочим напряжением. Поэтому выбор конденсатора с большим «запасом» по напряжению ведет к неоправданному увеличению габаритов и стоимости установки, а включение конденсаторов на напряжение, превышающее допустимое рабочее напряжение, приводит к преждевременному выходу из строя конденсаторов, а следовательно, и всей установки.

При определении напряжения на конденсаторе при включении двигателя по одной из рассмотренных схем необходимо иметь в виду следующее: при включении двигателя по схеме рис. 4.29, а напряжение на конденсаторе равно U_K ≈l,3Uc, а при включении двигателя по схемам рис. 4.29, б и в это напряжение равно U_K ≈l,15Uc

В схемах конденсаторных двигателей обычно применяют бумажные конденсаторы в металлическом герметичном корпусе прямоугольной формы типов КБГ — МП или БГТ (термостойкие).

На корпусе конденсатора указаны емкость и рабочее напряжение постоянного тока. При включении такого конденсатора в сеть переменного тока следует уменьшить примерно в два раза допустимое рабочее напряжение. Например, если на конденсаторе указано напряжение 600 В, то рабочее напряжение переменного тока следует считать 300 В.

Пример 16.1. Определить значение рабочей емкости C_pаб, необходимой для работы трехфазного асинхронного двигателя типа АВ052-4 от однофазной сети напряжением U = 220 В. Номинальные данные двигателя: Р_ном - 80 Вт, напряжение 220/380 В, ток сети I_ном = 0,56/0,32 А.

Решение: Напряжение сети 220 В соответствует соединению обмотки статора в треугольник, поэтому принимаем схему включения двигателя в однофазную сеть по рис. 4.29, в. Номинальный (фазный) ток статора I₁ = 0,56 А.

Рабочая емкость С_раб =4800_*0,56/220 = 12,22 мкФ. При этом рабочее напряжение конденсатора U_K ≈1,15_*220 = 250 В. Принимаем в качестве С_раб батарею из трех параллельно соединенных конденсаторов типа КБГ—МН емкостью по 4 мкФ каждый (емкость батареи 12 мкФ) на рабочее напряжение 600 В.

При использовании трехфазного двигателя в однофазном конденсаторном режиме его полезная мощность обычно не превышает 70—80 % номинальной мощности, а при однофазном режиме без рабочей емкости полезная мощность двигателя не превышает 60 % его номинальной мощности.
