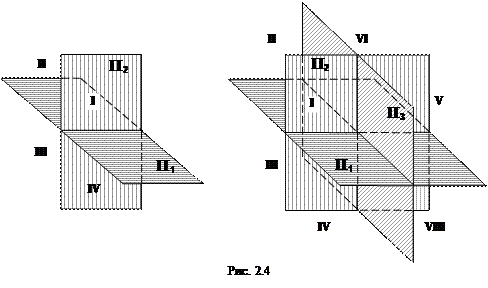

Наибольшее практическое применение нашёл метод параллельного ортогонального проецирования на две взаимно перпендикулярные плоскости проекций, одна из которых расположена горизонтально, а другая - вертикально. Они соответственно получили обозначения: горизонтальная плоскость проекций – П1, и фронтальная — П2. Эти плоскости пересекаются между собой под прямым углом, образуя линию пересечения — ось х, и делят пространство на четыре четверти (квадранты), которые принято обозначать римскими цифрами I, II, III и IV (рис. 2.4).

В случае недостаточной информативности об объекте по двум проекциям на указанные плоскости П1 и П2 используют третью плоскость П3,перпендикулярную плоскостям П1 и П2. Она называется профильной плоскостью проекций. Плоскость П3пересекается с плоскостью П1образуя ось у, и с плоскостью П2,образуя ось z. Указанные плоскости делят всё пространство вокруг уже на восемь частей, которые называются октантами и обозначаются римскими цифрами от I до VIII.


3. ПРОЕЦИРОВАНИЕ ТОЧКИ
