Ремонтные работы на трубопроводах

Читайте также:
  1. I. РЕКОМЕНДАЦИИ ПО ОРГАНИЗАЦИИ САМОСТОЯТЕЛЬНОЙ РАБОТЫ
  2. II ОСОБЕННОСТИ РАБОТЫ В ВЫГОРОДКАХ.
  3. II. РЕКОМАНДАЦИИ ПО ВЫПОЛНЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ
  4. III ОСОБЕННОСТИ РАБОТЫ НА СЦЕНЕ.
  5. III. Корпоративные постулаты и принципы работы сотрудников
  6. Автоматизация работы с помощью макросов
  7. Алгоритм работы.
  8. Анализ ритмичности работы предприятия.
  9. Аналитические выражения для работы и теплоты в процессе Теплоемкость
  10. Антикризисные инновации в организации работы с заказчиками (покупателями) и поставщиками (подрядчиками)



7.5.6.1. Объемы ремонтных работ на ПТ и сроки их выполнения определяет НГДУ по результатам осмотров, диагностических обследований, ревизий, по прогнозируемым режимам транспортировки нефти и газа, установленным предельным рабочим давлениям, анализу эксплуатационной надежности, в соответствии с местными условиями и требованиями безопасности. Ремонт промысловых трубопроводов осуществляется в соответствии с действующими нормативными документами.

7.5.6.2. Сведения о проведенных ремонтных работах в пятнадцатидневный срок должны быть внесены в исполнительную техническую документацию и паспорт трубопровода.

7.5.6.3. Текущий ремонт (ТР) - минимальный по объему и содержанию плановый ремонт, осуществляемый в процессе эксплуатации и заключающийся в систематически и своевременно проводимых работах по предупреждению от преждевременного износа линейных сооружений, по устранению мелких повреждений и неисправностей. Текущий ремонт подразделяется на:

профилактический, количественно и качественно определенный и планируемый заранее по объему и выполнению;

непредвиденный, выявленный в процессе эксплуатации и выполненный в срочном порядке.

К текущему ремонту ПТ относятся:

работы, выполняемые при техническом обслуживании;

ликвидация мелких повреждений земляного покрова над трубопроводом;

устройство и очистка водоотводных канав, вырубка кустарников;

очистка внутренней полости трубопроводов от парафина, грязи, воды и воздуха;

проверка состояния и ремонт изоляции ПТ шурфованием;

ревизия и ремонт запорной арматуры, связанные с заменой сальника и смазки;

ремонт колодцев, ограждений, береговых укреплений, переходов трубопроводов через водные преграды;

проверка фланцевых соединений, крепежа, уплотнительных колец, осмотр компенсаторов;

замер толщины стенок ПТ ультразвуковым толщиномером;

подготовка линейных объектов ПТ к эксплуатации в осенне-зимних условиях, в период весеннего паводка и устранение мелких повреждений, причиненных весенним паводком;

окраска линейных сооружений.

Мероприятия по техническому обслуживанию и текущему ремонту ПТ проводятся в основном без остановки перекачки.

7.5.6.4. Капитальный ремонт (КР) - наибольший по объему и содержанию плановый ремонт, который проводится при достижении предельных величин износа в линейных сооружениях и связан с полной разборкой, восстановлением или заменой изношенных или неисправных составных частей сооружений.

К капитальному ремонту линейной части ПТ относятся:

все работы, выполняемые при текущем ремонте;

вскрытие траншей, подземных ПТ, осмотр и частичная замена изоляции;

ремонт или замена дефектных участков трубопровода и запорной арматуры, их переиспытание и электрификация арматуры;

замена фланцевых соединений, кронштейнов, опор и хомутов с последующим креплением трубопроводов к ним;

просвечивание сварных швов;

продувка или промывка, испытание ПТ на прочность и плотность;

окраска надземных ПТ;

ремонт колодцев и ограждений;

берегоукрепительные и дноукрепительные работы на переходах ПТ через водные преграды;

сооружение защитных кожухов на пересечениях с железными и шоссейными дорогами;

ремонт и сооружение новых защитных противопожарных сооружений.

7.5.6.5. Особое внимание и повышенные требования необходимо предъявить к ремонту на параллельных нитках и пересечениях трубопроводов.

При проведении вскрышных работ ось параллельного трубопровода должна быть отмечена вешками, а при подходе к пересечению трубопроводов механизированная выемка грунта должна быть прекращена на расстоянии более 1 м до оси пересекаемого трубопровода. Ремонтные работы должны выполняться в присутствии владельца параллельного или пересекаемого трубопровода.

Положение параллельного и пересекаемого трубопровода определяется трассоискателями.

7.5.6.6. При ремонте изоляционного покрытия и замене его на новое наружная поверхность трубопровода должна быть тщательно очищена с помощью очистных машин от остатков земли, старой изоляции и продуктов коррозии.

7.5.6.7. Очистка трубопровода в зоне заплат, вантузов, хомутов и других препятствий должна выполняться вручную.

Ручную очистку допускается производить скребками или другим инструментом. Не допускается нанесение глубоких царапин, рисок, сколов основного металла и срезание сварных швов.

7.5.6.8. Степень очистки поверхности трубы перед нанесением нового покрытия должна соответствовать виду защитного покрытия и требованиям, приведенным в табл.7.5.

Таблица 7.5


Требования к очистке наружной поверхности трубопровода



Вид противокоррозионного покрытия Степень очистки стальной поверхности Характеристика очищенной поверхности
Ленточные (холодного нанесения) Не более чем на 5% поверхности трубы имеются пятна и полосы прочно сцепленной окалины, точки ржавчины, видимые невооруженным глазом; при перемещении по поверхности прозрачной пластины размером 25х25 мм на любом из участков окалиной и ржавчиной занято не более 10% площади пластины
Битумно-мастичные, пластобитные и антикоррозионные смазки Не более чем на 10% поверхности трубы имеются пятна и полосы прочно сцепленной окалины и ржавчины, видимые невооруженным глазом; при перемещении на поверхности прозрачной пластины размером 25х25 мм на любом из участков окалиной и ржавчиной занято не более 30% площади пластины



7.5.6.9. Под битумно-мастичные, пластобитные и ленточные покрытия холодного нанесения плотное консервационное покрытие, прочно связанное с трубой, не снимается, если оно не снижает адгезионных свойств наносимой изоляции; труба должна очищаться лишь от поверхностных загрязнений и ржавчины; после очистки поверхности грунтовка наносится по консервационному покрытию.

7.5.6.10. Поверхность трубопровода, имеющая острые выступы, заусенцы, задиры, брызги металла и шлака, должна быть опилена и зачищена.

7.5.6.11. При выполнении работ по очистке трубопровода перед нанесением изоляционного покрытия необходимо проверить, чтобы очистной инструмент был комплектным, плотно прилегал к поверхности трубопровода, имел допустимую степень износа.

7.5.6.12. Запрещается применять химические, огневые способы очистки, а также способы очистки, сопровождающиеся снятием металлической стружки с поверхности трубопровода.

7.5.6.13. В зависимости от вида, размеров и взаимного расположения дефектов собственно трубопровода выбирают один из следующих методов ремонта трубопроводов: зачистка поверхности трубы, шлифовка; заварка (наплавка) коррозионных повреждений; приварка накладных усилительных элементов (заплат, муфт), бандажирование; замена катушки, трубы или плети.

7.5.6.14. Зачистка поверхности шлифованием и покрытие изоляцией производятся в тех случаях, когда глубина коррозионных повреждений не превышает 10% минимальной толщины стенки трубы.

7.5.6.15. Заварка коррозионных повреждений допускается в следующих случаях:

если максимальный размер (диаметр, длина) дефекта не превышает 20 мм;

остаточная толщина трубы в месте повреждения не менее 5 мм;

расстояние между смежными повреждениями не менее 100 мм.

Разрешается заварка коррозионных повреждений трубопроводов, транспортирующих частично подготовленную нефть, товарную нефть и пластовую воду (жидкостные потоки без газовых включений) под давлением в соответствии с РД 39-0147103-360-89.

7.5.6.16. В случае невыполнения указанных ограничений и обнаружения групповых повреждений, свищей, трещин длиной до 50 мм, а также сплошной коррозии допускается применение накладных усилительных элементов (заплат, муфт), которые могут служить только как временные средства устранения утечек продукта и в дальнейшем должны быть вырезаны и отремонтированы вваркой катушки.

7.5.6.17. Усилительные элементы типа заплат должны быть вытянуты по окружности трубы или круглыми. Размер заплаты (без технологических сегментов) вдоль трубы а допускается в пределах: 100 мм а 150 мм. При этом радиус закругления заплат r должен быть равен 0,5а.

Если используются заплаты с размерами больше указанных, то должны применяться технологические сегменты. Технологические сегменты должны устанавливаться на трубопроводе и охватывать заплату по периметру. Схема монтажа заплаты с технологическими сегментами показана на рис.7.1.

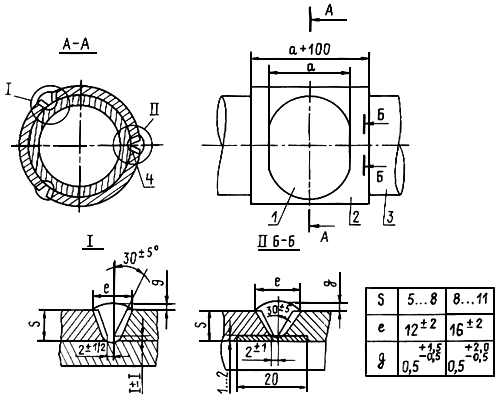

Рис.7.1. Схема монтажа заплаты с технологическими сегментами: 1 - заплата; 2 - технологические элементы; 3 - труба; 4 - прокладка



7.5.6.18. При применении муфты без технологических колец длина ее допускается в диапазоне: 150 мм а 300 мм.

При длине муфты более 300 мм и диаметре трубопровода более 377 мм используются технологические кольца.

Схема монтажа и сборки муфты с технологическими кольцами дана на рис.7.2. Длина технологических колец должна составлять 0,2D вн (D вн - внутренний диаметр).

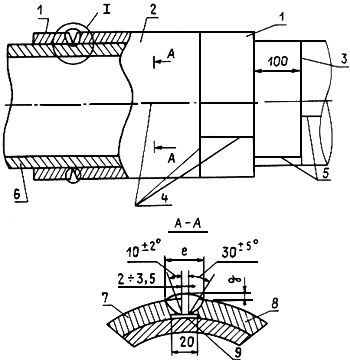

Рис.7.2. Схема монтажа и сборки муфты с технологическими кольцами:

1 - технологическое кольцо; 2 - полумуфта; 3 - поперечный строительный шов; 4 - монтажные швы; 5 - продольные заводские швы; 6 - нефтепровод; 7 - стенка нижней полумуфты; 8 - стенка верхней полумуфты; 9 - прокладка толщиной 1-2 мм



7.5.6.19. Размер заплаты или муфты выбирается таким, чтобы перекрыть место повреждения стенки трубы не менее чем на 20 мм по периметру. Муфты, технологические кольца и сегменты изготавливаются из двух половин. Зазор между кромками при сборке муфты, колец и сегментов должен быть равномерным по продольному направлению и лежать в интервале от 2 до 3,5 мм. Для получения требуемого зазора между кромками при сборке муфты, кольца или сегмента допускается приварка сборочных скоб.

7.5.6.20. Заплаты, хомуты, муфты, технологические кольца, сегменты и катушки должны быть изготовлены из трубы, механические свойства, химический состав и толщина стенки которой такие же, как у ремонтируемого участка трубопровода.

7.5.6.21. Врезка катушек, замена труб и плети должны производиться при обнаружении:

трещин, свищей и механических повреждений (вмятин, гофр, рисок, царапин, задиров, забоин), если их размеры превышают значения, допустимые строительными нормами и правилами (см. раздел 7.5.4);

трещин длиной более 500 мм в сварном шве или в основном металле трубы;

разрывов кольцевого (монтажного) шва;

разрывов продольного (заводского) шва и металла трубы;

вмятин глубиной более 3,5% диаметра трубы;

вмятин любых размеров при наличии на них царапин, задиров и свищей;

царапин, задиров и забоин глубиной более 5 мм.

7.5.6.22. Ремонт по каждому линейному объекту производится согласно годовому графику планово-предупредительных работ (ППР), который утверждается главным инженером НГДУ.

7.5.6.23. График ППР разрабатывается на основе титульных списков капремонта, плана-графика очистки внутренней полости ПТ, дефектных ведомостей, результатов обследования линейной части, включая подводные переходы.

7.5.6.24. Текущий ремонт линейных сооружений выполняется силами и средствами аварийно-восстановительных бригад (АВБ) с привлечением при необходимости специальных подразделений и служб.

7.5.6.25. Капитальный ремонт ПТ выполняется силами и средствами ремонтно-строительных подразделений НГДУ и сторонних специализированных организаций.

7.5.6.26. Огневые работы при ремонте линейных сооружений промысловых трубопроводов должны выполняться в соответствии с действующими "Правилами пожарной безопасности при проведении сварочных и других огневых работ на объектах народного хозяйства", "Правилами пожарной безопасности в нефтяной промышленности".

7.5.6.27. В цехе по ремонту трубопроводов должен вестись строгий учет технического обслуживания и ремонтов внутрипромысловых трубопроводов на закрепленных участках по месяцам.

7.5.6.28. План организации ремонтных работ составляется в произвольной форме и включает:

наименование объекта, места проведения работ, даты, время их начала и окончания;

краткие технические и конструктивные требования к ремонтируемым (восстанавливаемым) элементам трубопроводного объекта;

указания о материальном обеспечении работ;

расстановку оборудования, механизмов, средств связи, охранных постов, пунктов отдыха и приема пищи, а также списочный состав персонала, участвующего в работе, с указанием фамилий и должностей лиц, ответственных за проведение работ;

порядок и последовательность осуществляемых переключений (отключений, включений) участков трубопроводов, технологического оборудования, средств электрохимической защиты и др.;

подробную схему подлежащего ремонту узла (участков трубопроводов);

параметры испытаний отремонтированных узлов (участков трубопроводов).

7.5.6.29. Руководитель ремонтных работ несет ответственность за организацию, обеспечение необходимым оборудованием, механизмами, инструментами, приспособлениями, КИПиА, материалами, транспортными средствами, двусторонней телефонной или радиосвязью, СИЗ и средствами коллективной защиты, противопожарными и спасательными средствами, знаками безопасности и плакатами, а также средствами оказания доврачебной помощи.

7.5.6.30. Работы, связанные с возможным выделением взрывоопасных веществ в количестве, способном создать взрывоопасную концентрацию, необходимо выполнять с применением спецоборудования, инструмента (в том числе электрифицированного), КИПиА и других средств во взрывозащищенном исполнении, соответствующем категории и группе взрывоопасной смеси, а также инструмента и приспособлений, не дающих искр.

7.5.6.31. На используемые для выполнения ремонтных работ материалы и изделия должны быть документы (паспорта, сертификаты), удостоверяющие их качество и соответствие условиям применения.
