Цифровые кодопреобразователи. Применение. Условное графическое обозначение устройств. Схемы. Таблицы истинности

В этой лекции рассматриваются кодопреобразователи комбинационного типа. По определению кодопреобразователь осуществляет перевод кода входного числа в иной код на выходе. Разработка таких связующих звеньев, как кодопреобразователи обусловлена тем, что:

– взаимосвязанные ЦУ могут работать в различных кодах;

– ЦУ и оконечные устройства (например индикаторы) почти всегда работают в различных кодах;

– ЦУ и входные устройства (клавиатура) также используют раз­личные коды.

В соответствии с этим кодопреобразователи подразделяются на кодопреобразователи общего вида, дешифраторы и шифраторы.

Далее будут рассмотрены схемы шифраторов и дешифраторов.

4.1. Шифраторы (CD – coder)

Шифраторы – это кодопреобразователи, осуществляющие преобра­зование входного кода «1 из m» в двоичный или двоично-десятичный код.

Наиболее часто шифраторы применяются для кодирования сигналов от клавиатуры в устройствах с небольшим числом кнопок. Например, с помощью шифратора К155ИВ1 можно передать сигналы от восьми кнопок по трем линиям (рис.4.1).

ИС К155ИВ1 является не просто кодопреобразователем сигнала «1 из 8» в двоичный код, а приоритетным шифратором: при несоот­ветствии входных сигналов указанному коду (например, в схеме на рис. 4.1 нажато более одной кнопки) код на выходе соответствует нажатой кнопке с максимальным номером.

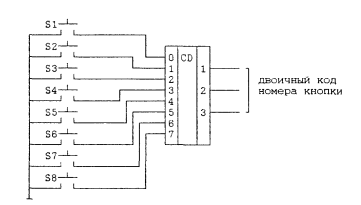

Рис.4.1. Применение шифратора в клавиатуре
