Система посадки СП-50

Радиотехнический комплекс оборудования систем СП-50 предназначен для обеспечения инструментальной посадки самолетов. Назем­ное оборудование состоит из курсового маяка, работающего в диапазоне частот 108,3 — 110,3 МГц; глиссадного маяка, работающего в диапазоне частот 332,6 — 335,0 МГц; и двух маркерных маяков, работающих на частоте 75 МГц.

В глиссадном радиомаяке структура поля, положение диаграмм направленности в про­странстве аналогичны глиссадному маяку си­стемы ILS. Отличие состоит в том, что верхний лепесток диаграммы направленности промодулирован частотой 150 Гц, а нижний — частотой 90 Гц, и маяки работают на одной из трех ча­стот 332,6 МГц, 333,8 МГц и 335,0 МГц.

В системе СП-50 в отличие от системы ILS, используются два маркерных радиомаяка — дальний и средний.

Маркерные радиомаяки работают на частоте 75 МГц. Модулирующие частоты обоих маркер­ных маяков 3000Гц. Манипуляция несущей частоты радиомаяков производится таким об­разом, как в системе ILS. На самолете аппа­ратура приема и преобразования сигналов курсовых, глиссадных и маркерных маяков и методы индикации общие для систем ILS и СП-50.

Аппаратура «Курс МП-2» является радиотехническим средством, состоящим из УКВ-радиоприемников и устройств обработки информации и преобразования ее в сигналы:

- бокового положения самолета в горизонтальной плоскости относительно оси ВПП;

- продольного положения самолета относительно плоскости, проходящей под углом глиссады снижения (положение самолета в вертикальной плоскости);

- бокового положения самолета относительно линии заданного пути (ЛЗП);

- магнитного азимута радиомаяка VOR;

- индикации пролета маркерных радиомаяков (МРМ);

- опознавания работающих курсовых радиомаяков (КРМ) VOR и ILS.

Аппаратура «Курс МП-2» состоит из двух одинаковых полукомплектов и системы управ­ления, обеспечивающей независимое управле­ние каждым полукомплектом.

В зависимости от сложившейся обстановки и выполняемых задач экипаж самолета может включить каждый полукомплект в режим на­вигации или посадки и работать по одному или двум маякам системы VOR. При работе обоих полукомплектов в режиме посадки к вычислителю подключается один полукомп­лект, а второй находится в горячем резерве, то есть, включен и поставлен в режим посадки.

В случае выхода из строя первого полукомп­лекта автоматически подключится второй. Ре­зервирование каналов, отрабатывающих ин­формацию о боковом и продольном положении самолета, независимое. При выполнении тактических задач аппара­тура «Курс МП-2» выдает следующие сигналы индикации:

1. Сигналы, характеризующие положение самолета относительно заданной линии пути в горизонтальной и вертикальной плоскости (ЛК и АГ соответственно);

1. Сигналы, характеризующие работоспо­собность аппаратуры и вход самолета в зону действия маяка;

2. Текущий азимут самолета на маяк VOR;

3. Курсовой угол относительно маяка VOR;

1. Сигналы, характеризующие пролет само­летом маяка VOR;

2. Сигналы, характеризующие пролет само­летом маркерных маяков (маршрутных и посадочных).

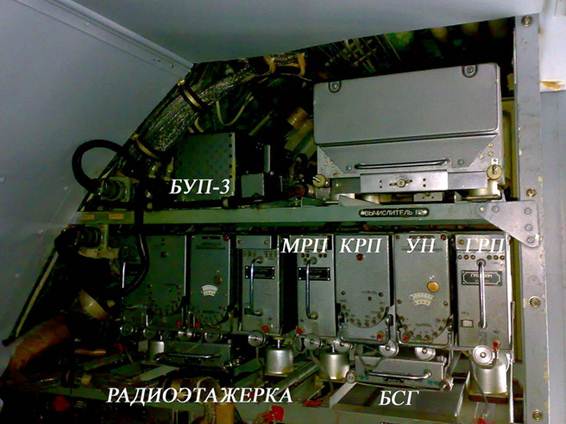

Состав аппаратуры(фото 1):

1. БУП-3 блок усилителей полупроводниковый – для усиления сигналов, непосредственно управляющих стрелками и шкалой магнитного курса ИКУ-1А;

2. индикатор курсовых углов ИКУ-1А;

3. селектор систем (режимов) – блок СС (СР); (может отсутствовать).

4. СК (СРК) селектор курса (селектор радиокурса) – для установки заданной линии пути в режиме навигации и световой индикации движения самолета на маяк или от маяка. Дополнительно обеспечивает:

- дистанционную передачу потребителям данных о заданном путевом угле и движения самолета на маяк или от маяка;

- выдачу сигнала «готовность ЗПУ».

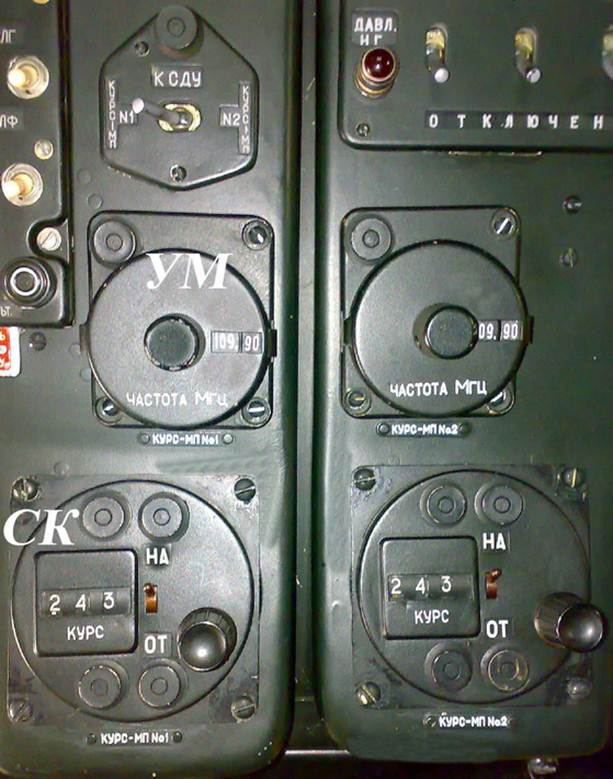

5. УМ - блок управления - для дис­танционного управления курсовым и глиссадным

приемниками, автоматиче­ского включения режима навигации или посадки. Блок позволяет:

- установить любую из двухсот рабочих частот КРП-200П;

- в зависимости от выбранной частоты курсового приемника в диапазоне 108,1―111,9 МГц установить одну из двадцати частот ГРП-20ПМ;

- в зависимости от выбранной рабочей частоты КРП-200П включать канал посадки, либо канал навигации. Сигнал «+27В включение посадки» выдается в диапазоне 108,1―111,9 МГц при установке целых нечетных десятых долей МГц, т.е. 10, 30, 50, 70, 90. На всех остальных частотах выдается сигнал «+27В включение VOR».

Фото 1.

6. ПП - блок переключения питания – для переключения питания двигателей отработки КУР-ов прибора ИКУ-1А в зависимости от выбранного режима ндикации VOR или АРК. Питание двигателей отработки КУР-ов прибора ИКУ-1А должно происходить в режиме VOR от курсовой системы, а в режиме АРК – от трансформатора, находящегося в бл. РК «Курс МП-2». Управление переключением питания производится сигналом +27В, выдаваемым с прибора ИКУ-1А в режиме АРК.

7. блок К - блок коммутации – для подключения курсовых, глиссадных каналов и бленкерных цепей аппаратуры «Курс МП-2» к системе директорного управления (СДУ) «Привод АНЭ». Кроме того, блок коммутации в режиме посадки обеспечивает автоматическое подключение к индикаторным устройствам соответствующего канала (курсового или глиссадного) II полукомплекта при выходе из строя данного канала в I полукомплекте.

8. ГРП-20ПМ – двадцатиканальный глиссадный радиоприемник – для усиления и преобразования ВЧ сигналов глиссадных радиомаяков СП-50 и ILS в сигналы постоянного тока, управляющие горизонтальными стрелками КППМ, указывающих положение самолета относительно равносигнальной зоны.

Основные технические данные:

Рабочий диапазон: 329,3―335,0 МГц;

Количество каналов: 20;

Интервал между каналами: 300 кГц;

Питающие напряжения: ~115В±5% 400Гц, и +27В±10%;

Переключение каналов – дистанционное, с помощью блока управления; производится одновременно с перестройкой приемника КРП-200П.;

9. УН-2П - навигационное устройство– для преобразования сигналов, поступающих с приемника КРП-200П в сигналы углового отклонения стрелок УШ и ИКУ-1А и в сигналы постоянного тока, выдаваемые на вычислители директорной системы и КППМ;

10. КРП-200П – двухсотканальный курсовой радиоприемник – для усиления и преобразования ВЧ сигналов, принимаемых антенной от радиомаяков VOR, курсовых маяков систем ILS и СП-50. Выходные НЧ сигналы содержат информацию о местоположении самолета относительно маяка или ВПП, а также сигналы опознавания маяка.

Основные технические данные:

Рабочий диапазон: 108,0―117,95 МГц;

Количество каналов: 200;

Интервал между каналами: 50,0 кГц;

Питающие напряжения: ~115В±5% 400Гц, и +27В±10%;

11. МРП-3ПМ – трехканальный маркерный радиоприемник – для приема и усиления сигналов маркерных радиомаяков и преобразования этих сигналов в световую, звуковую и тональную индикацию момента пролета самолета над маркерным радиомаяком.

Основные технические данные:

Несущая частота: 75 МГц;

Частота модуляции: первого канала – 3000 Гц, второго канала – 1300 Гц, третьего канала – 400 Гц;

Чувствительность приемника имеет два значения при соответствующем переключении режимов:

Режим «посадка» - 1 мВ ± 40%, Режим «маршрут» - не хуже 150 мкВ.;

Питающие напряжения: ~115В±5% 400Гц, и +27В±10%;

12. БСГ - блок сигналов готовности– для выработки сигналов, свидетельствующих о нормальной работе аппаратуры «Курс МП-2» и выдаче их на бленкеры КППМ;

13. УБМ - блок установки электрического баланса и контроля нуля –для контроля установки (совмещения) электрических нулей фазовых детекторов канала СП-50 с нулевым положением индикаторных приборов.

14. амортизационная рама с распределительной коробкой – для:

- электрического соединения блоков, входящих в моноблок;

- связи их с блоками управления и коммутации, а также с антенно-фидерной системой (АФС);

- обеспечения необходимого демпфирования сигналов отклонения по курсу и глиссаде в зависимости от режима работы в навигации или в посадке;

- обеспечение коммутации режимов посадки ILS или СП-50;

- выработки напряжения питания 36В 400Гц для двигателей отработки КУРов блока РМИ-1А в режиме АРК;

15. ФНЧ фильтр нижних частот – для подавления ВЧ помех на входе курсовых приемников;

16. ВО-009М и 17. ВО-010 - делители мощности - для согласования входных сопротивлений курсовых и глиссадных приемников соответственно, со своими антеннами.

Фото 2.

Фото 3.

Фото 4.

Фото 5.

В состав аппаратуры установленной на самолете, входят комплекты № 1 и 2, работающие независимо, которыми управляют командир ВС и второй пилот. Управление каждым комплектом осуществляется со своего блока управления (БУ, УМ) и селектора курса (СК).

Фото 6.

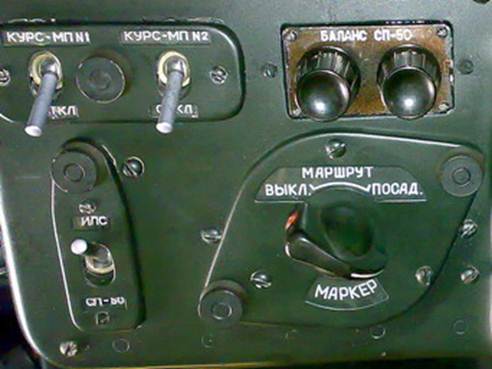

Общими блоками для обоих комплектов, с которых осуществляется управление аппаратурой, является селектор систем (СС), а также блок установки электробаланса и контроля нуля СП.

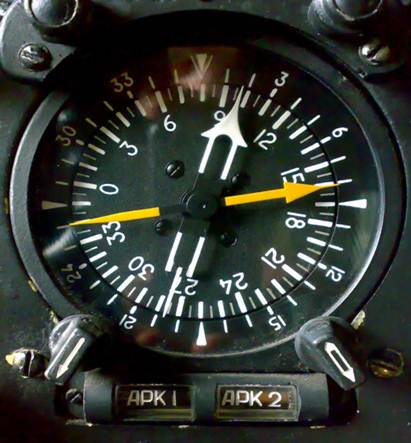

Индикация сигналов аппаратуры осуществляется указателями ИКУ-1А (фото 4) КВС и второго пилота и указателем УШДБ-2 штурмана (фото 6), а также командно-пилотажными и навигационно-пилотажными приборами (комбинированными пилотажно-посадочными приборами -фото 7), системы директорного управления «Привод АНЭ», совместная работа с которой рассмотрена ниже.

Фото 7.

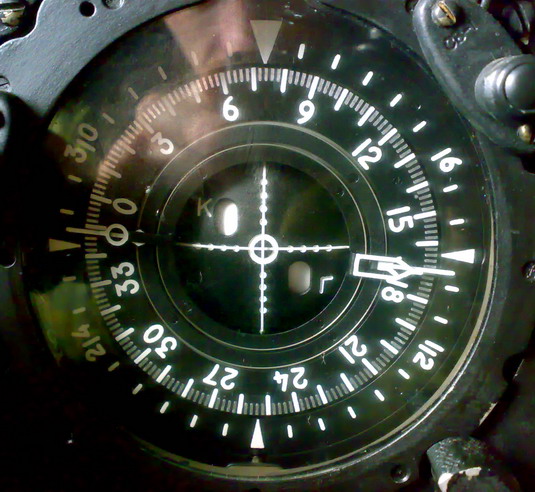

Примечание. Второй пилот имеет возможность отключить свой КППМ и подключить КППМ штурмана переключателем «Стрелки полож. КППМ. Штурман — на себя». При этом на КППМ штурмана будут индицироваться те же сигналы, что и на КППМ второго пилота.

При работе аппаратуры с радиомаяками VOR индикация осуществляется:

-на ИКУ-1А и УШДБ—сигналов азимута радиомаяка (стрелками «1»—от комплекта № 1, стрелками «2»—от комплекта №2);

- на КППМ — сигналов отклонения от ЛЗП и готовности курса.

При работе аппаратуры с посадочными радиомаяками систем ILS или типа СП на приборах КППМ осуществляется индикация следующих сигналов:

-готовности курса; -готовности глиссады;

-отклонения от равносигнальной зоны курса;

-отклонения от равносигнальной зоны глиссады снижения.

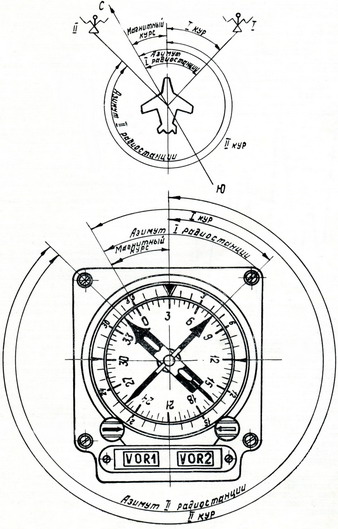

Рис. 8. Ориентировка по прибору ИКУ-1А.

Положение самолета относительно магнит­ного меридиана и двух наземных радиостан­ций и соответствующие показания прибора ИКУ-1А приведены на рис. 23.

Лицевую часть индикатора курсовых углов ИКУ-1А составляют следующие элементы:

подвижная шкала магнитного курса с ценой делений 5° и оцифровкой через 30°,

неподвижная шкала курсовых углов с ценой деления 10° и оцифровкой через 30°,

стрелка I «КУРа» (узкая),

стрелка II «КУРа» (широкая),

рукоятка системы I «КУРа» для переклю­чения на работу системы от соответствующей аппаратуры («Курс МП-2», АРК-11 №1) с нанесенной на ней отметкой узкой стрелки,

рукоятка системы II «КУРа» для пере­ключения на работу системы от соответствую­щей аппаратуры («Курс МП-2», АРК-11 №2) с нанесенной на ней отметкой в виде широкой стрелки.

Магнитный курс самолета отсчитывается по подвижной шкале относительно нулевого ин­декса шкалы курсовых углов.

Азимут I или II стационарной радиостанции отсчитывается по шкале магнитного курса в виде угла между нулевой отметкой шкалы и стрелкой соответственно I или II «КУРа».

Ориентировка самолета относительно двух наземных радиостанций производится с по­мощью стрелок соответственно I или II «КУРов» относительно неподвижной шкалы курсовых углов.

Показания прибора, изображенного на рис. 23, следующие:

- магнитный курс 30°, - азимут I радиостанции 75°, - азимут II радиостанции 345°,

- курсовой угол I радиостанции 45°, - курсовой угол II радиостанции 315°,

положение самолета относительно I ра­диостанции «радиостанция находится справа, впереди самолета».

МРП комплектов № 1 и 2 обеспечивают тональную (в телефоны пилотов) и световую (на светосигнальные табло «Дальний», «Средний» и «Маркер») сигнализацию о пролете МРМ. При этом, комплект № 1 обеспечивает сигнализацию КВС, а комплект № 2 — второму пилоту. Сигнализация в телефонах пилотов не зависит от положения органов управления на абонентских аппаратах СПУ. Сигнализация срабатывает при пролете дальнего или маршрутного, среднего и ближнего МРМ, загорается соответствующее светосигнальное табло («Дальний», «Средний», «Маркер») и в телефоны пилотов подается тональный сигнал 400,1300 и 3000 Гц соответственно. В режиме VOR чувствительность МРП устанавливается максимальной («маршрут»).

В режиме работы «СП-50» загораются только светосигнальные табло «Маркер», но при этом серии тире, а при пролете ближнего— в виде серии точек.

ВНИМАНИЕ: I ПРИ ПОЛЕТЕ В РЕЖИМЕ VOR НА ЧАСТОТЕ 117,95 МГц, НЕОБХОДИМАЯ ДЛЯ НОРМАЛЬНОЙ РАБОТЫ АППАРАТУРЫ ОТСТРОЙКА РАДИОСТАНЦИЙ СОСТАВЛЯЕТ 0,6 МГц ДЛЯ УКВ-1 И 1,5 МГц ДЛЯ УКВ-2.

2. ПРИ РАБОТЕ КВ-РАДИОПЕРЕДАТЧИКА И КУРСОВОГО РАДИОПРИЕМНИКА АППАРАТУРЫ НА КРАТНЫХ ИЛИ БЛИЗКИХ К КРАТНЫМ ЧАСТОТАХ (Δf≤20кГц) ВОЗМОЖНО ВЫПАДЕНИЕ БЛЕНКЕРОВ И КОЛЕБАНИЕ КУРСОВЫХ СТРЕЛОК.

Для исключения помех работе аппаратуры от радиостанции на частотах, совпадающих и в полосе отстройки, не рекомендуется включать радиостанцию на передачу при заходе на посадку.
