Резьбовые соединения

Здесь надо усвоить виды крепежных резьб и их разновидности, достоинства и недостатки, область применения отдельных видов резьб, расчет резьбы и болта. Конструкции болтов, шпилек, вин­тов, шайб и гаечных замков. Ознакомиться с методикой расчета группы болтов, находящихся под действием высоких давлений, а также болтов под действием статических нагрузок.

Контрольные вопросы

18 Изобразите схематически винтовые линии в однозаходном и многозаходном винтах. В каких случаях, где и почему эти винты ис­пользуются?

19 Что называется шагом резьбы и ходом винтовой линии?

20 Приведите схему и зависимость между диаметром винта, ходом и углом винтовой линии.

21 Какие стандартные резьбы применяются в крепежных изделиях?

22 Как рассчитываются болты, нагруженные осевой силой? Как при расчете болтов учитывается их предварительная затяжка?

23 В чем особенности работы болта, поставленного с зазором и без зазора ?

24 Чем отличается шпилька от болта?

Упражнение 3 Круглая крышка газового резервуара прикреплена группой болтов (рисунок 2.3). Давление газа Р_r .

Диаметр резервуара D. Диаметр окружности расположения болтов D₁. Определить диаметр d болтов и их количество z .

Алгоритм расчета

Следует учесть, что расчет соединения как напряженного обеспечивающего герметичность сосуда, надо вести по условиям предварительной затяжки с последующим приложением рабочей наг­рузки.

1. Общее давление на крышку резервуара . (2.7)

2. Усилие на один болт . (2.8)

3. Количество болтов при шаге . (2.9)

4. Расчетная нагрузка болта, определяемая по условиям герметичности стыка

. (2.10)

5. Уравнение прочности болта имеет вид . (2.11)

Учитывая, что d = 1.ld₁, получим ,

откуда . (2.12)

Так как [ б_р ] - функция диаметра d, то дальнейший расчет можно вести методом последовательных приближений.

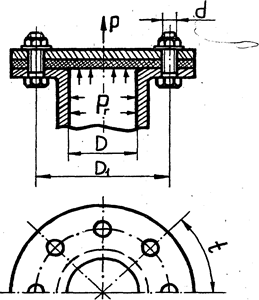

Рисунок 2.3 - Расчетная схема группового соединения болтами крышки сосуда

Предположим, что [ б_р ] = 80 мПа, тогда d - величина определен­ная, откуда d = l.ld. Приняв значение d и округлив его до бли­жайшего стандартного, определим число болтов z, которое при­нимается окончательным по условиям деления окружности на симмет­ричные части.

Таблица 2.2 - Варианты заданий к практическим занятиям
