Способ прямоугольных координат

Направление НК – ВУ принимается за ось абсцисс, причем ее начало располагается в точке НК. Перпендикулярное направление от НК к центру условной окружности с радиусом R принимается за ось ординат (рис. 1.5).

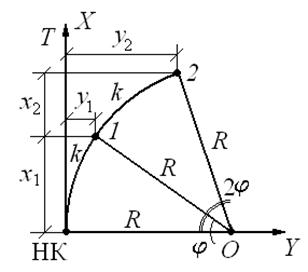

Рис. 1.5. Схема к разбивке кривой способом
прямоугольных координат

Координаты точки 1 на кривой находятся по формуле:

Здесь ; k = 5, 10 или 20 м (принимается в зависимости от величины радиуса R, например, для R < 100 м k = 5 м; для 100 < R < 500 м
k = 10 м; а для R > 500 м k = 20 м); r – радиан, r = 57,3°.

Координаты точки 2 находятся по формуле:

Таким же образом находятся координаты всех точек, лежащих на участке кривой от НК до СК.

Вторая часть кривой строится аналогично, но за ось абсцисс в этом случае принимается направление КК – ВУ, а за ось ординат принимается перпендикулярное направление от точки КК к центру условной окружности.

Критерием качества выполненной работы является точное схождение двух полученных частей кривой к точке СК.
