Размерный анализ технологического процесса

Технологические размерные цепи решают задачу по обеспечению точности при изготовлении деталей машин, устанавливают связь размеров деталей на разных этапах технологического процесса.

Прямая задача заключается в определении номинальных размеров, допусков и предельных отклонений всех составляющих звеньев размерной цепи по заданным номинальному размеру и допуску (отклонениям) исходного звена. Такая задача относится к проектному расчету размерной цепи.

Обратная задача заключается в определении номинального размера, допуска и предельных отклонений замыкающего звена по установленным номинальным размерам, допускам и предельным отклонениям составляющих звеньев. Такая задача относится к поверочному расчету размерной цепи.

Звеном называется каждый из размеров, образующих размерную цепь. Звеном размерной цепи может быть линейный или угловой размер машины, узла, детали, определяющий размер поверхности (например, диаметр) или относительное расстояние (например, координирующий размер), либо относительный поворот поверхностей или их осей. Каждая размерная цепь содержит одно (и только одно) исходное или замыкающее звено и несколько составляющих звеньев. В зависимости от расположения звеньев, цепи делятся на плоские и пространственные. В зависимости от вида звеньев различают линейные размерные цепи (звеньями являются линейные размеры) и угловые. Звенья линейной размерной цепи обозначают прописной буквой русского алфавита с соответствующим числовым индексом, звенья угловых цепей – строчной буквой греческого алфавита.

Исходным называется звено, к которому предъявляется основное требование точности, определяющее качество изделия в соответствии с техническими условиями. Понятие исходного звена используется при проектном расчете размерной цепи. В процессе обработки или при сборке изделия исходное звено получается обычно последним, замыкая размерную цепь. В этом случае такое звено называют замыкающим. Таким образом, замыкающее звено непосредственно не выполняется, а представляет собой результат выполнения (изготовления) всех остальных звеньев цепи.

Составляющим называют звено размерной цепи, изменение которого вызывает изменение исходного или замыкающего звена. Составляющие звенья делятся на увеличивающие и уменьшающие. Увеличивающие звенья – звенья, с увеличением которых замыкающее звено увеличивается, а уменьшающие – с увеличением которых замыкающее звено уменьшается. При правильном определении увеличивающих и уменьшающих звеньев стрелки над буквами должны указывать движение в одном направлении по замкнутому контуру размерной цепи.

При расчете размерных цепей применяют методы:

а) полной взаимозаменяемости (по ГОСТу метод расчета на максимум-минимум);

б) теоретико-вероятностный;

в) групповой взаимозаменяемости;

г) регулирования;

д) пригонки.

При составлении размерного анализа технологического процесса должно соблюдаться 2 правила:

1) Количество технологических размеров должно быть равно количеству поверхностей.

2) Количество технологических размеров и припусков должно быть равно количеству конструкторских размеров.

7.1 Размерный анализ продольных размеров

Рисунок 6 - Размерная схема технологического процесса по диаметральным размерам

Рисунок 7 - Граф размерного анализа продольных размеров

7.2 Размерный анализ диаметральных размеров

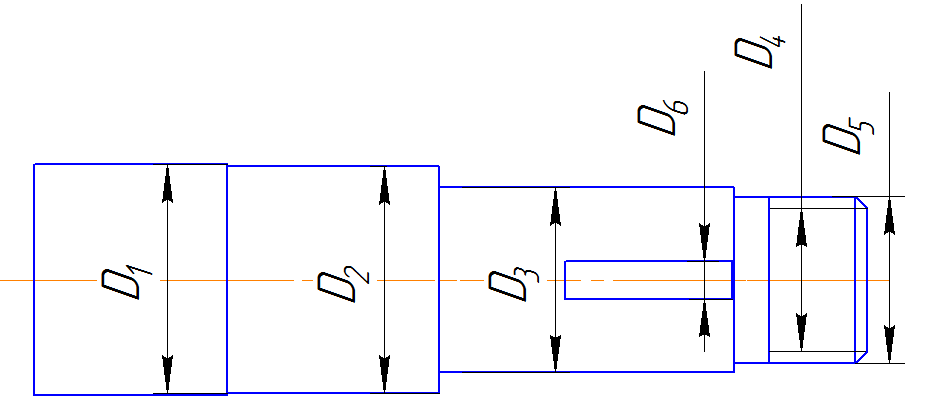

Рисунок 8 – Эскиз детали
