ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ РАСЧЁТОВ ДЛЯ ВЫБОРА ГИДРОАГРЕГАТОВ

5.1 ВАРИАНТ 1: РАСЧЁТ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ И ВЫБОР АГРЕГАТОВ ДЛЯ ГИДРОПЕРЕДАЧИ ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ.

Первоначально рассчитывается диаметр поршня силового цилиндра d_ц и по каталогу (Приложение 1) выбирается его марка. Величина d_ц получается из уравнения равенства сил, приложенных к штоку со стороны груза и поршня (рис. 1.):

G = π p, Н

где = - кинематическое передаточное число рычажной системы;

p = p_н, Па - давление в бесштоковой полости цилиндра принимаемое равным номинальному давлению насоса.

= 0,75 - коэффициент полезного действия рычажной системы.

Следовательно:

= 2 , м (9)

По каталогу выбирается цилиндр, диаметр которого равен или несколько больше расчетного. В спецификацию к схеме записывается его марка (например, ЦС- 75).

После выбора силового цилиндра рассчитываются параметры насоса.

Рассмотрим шестерённый насос.

Приводная мощность на валу насоса рассчитывается по величине мощности, затрачиваемой на подъём груза.

= G , кВт (10)

где: = 0,6 - ориентировочное полное значение КПД гидравлической передачи и рычажной системы.

Затем из формулы (5) выводится выражение и рассчитывается гидравлическая мощность потока N_г, а из формул (4), (2), (1), соответственно, фактическая подача насоса Q_h, его теоретическая подача Q_тн и геометрическая постоянная q_н.

По величине q_н из каталога выбирается марка насоса (ближайшее большее значение) и заносится в спецификацию к гидросхеме (например, НШ-32-2).

Распределитель выбирается по пропускной способности Q_p: величина Q_р должна быть равна или больше теоретической подачи насоса Q_тн.

Чтобы обеспечить достаточный запас рабочей жидкости и её охлаждение, ёмкость гидравлического бака должна составлять 50 ... 70 % от теоретической подачи насоса.

Диаметр трубопроводов d_тр рассчитывается по фактической подаче насоса и рекомендуемой скорости рабочей жидкости V_ж в трубопроводе

= 2 , м (11)

где - скорость рабочей жидкости, м/с.

5.2 ВАРИАНТ 2: РАСЧЁТ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ, ВЫБОР ГИДРОМАШИН И ПОСТРОЕНИЕ ГРАФИКА РЕГУЛИРОВАНИЯ ДЛЯ ГИДРОПЕРЕДАЧИ ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ.

Из формулы (8) рассчитывается геометрическая постоянная гидромотора .

Численное значение механического КПД выбирается из справочника (таблицы 2 ПРИЛОЖЕНИЯ в соответствии с заданным типом гидромотора).

Перепад давления =

По величине из справочников (таблицы 1 методички) выбирается марка мотора (по ближайшему большому значению) и заносится в спецификацию к гидросхеме (например, МПА-90).

Для выбранного гидромотора по формуле (8) рассчитывается фактическое значение крутящего момента М_м(ф).

Крутящий момент гидромотора при заданном значении не зависит от частоты вращения его вала.

Из формулы (6) извлекается и рассчитывается мощность на валу гидромотора при различном значении его частоты вращения.

Поскольку зависимость линейная, достаточно рассчитать мощность при = 0 и = .

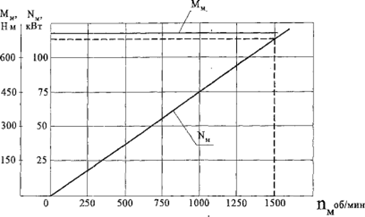

Зависимость крутящего момента и мощности на валу гидромотора от частоты вращения называется скоростной характеристикой гидромотора и представляет собой график регулирования гидропередачи (рис. 4).

Рис.4 Скоростная характеристика планетарного гидромотора ГПР-Ф-320

Мощность N_M на валу гидромотора рассчитывается через гидравлические параметры потока жидкости:

= , кВт (12)

где: - полный КПД гидромотора.

Из формулы (12) извлекают и рассчитывают расход жидкости через гидромотор при максимальной мощности.

Расход жидкости через гидромотор равен фактической максимальной подаче насоса.

Следовательно, используя формулу (2), можно определить наибольшее значение теоретической подачи насоса.

По величине выбирается регулируемый насос (ПРИЛОЖЕНИЕ 1).

Если значение , полученное в результате расчёта, больше максимального табличного значения, то, можно насосную установку комплектовать из нескольких насосов.
