УСТАНОВКА ПО ДВУМ ЦИЛИНДРИЧЕСКИМ ОТВЕРСТИЯМ

Используется при обработке деталей типа корпусов, плит, картеров. Преимущества:

- простота конструкции приспособления;

- возможность соблюдения принципа постоянства баз;

- простая передача и фиксация заготовок на поточных и автоматических линиях.

В сравнении с базированием по контуру заготовки эта схема обеспечивает большую доступность режущего инструмента к обрабатываемой заготовке. Базовую плоскость заготовки подвергают чистовой обработке, а отверстия под базовые пальцы развертывают с точностью Н7. Установочными элементами являются опорные пластины (ГОСТ 17777-72) и два жестких, а при автоматизированной обработке выдвижных пальца (ГОСТ 12209-66, ГОСТ 12210-66). Для расширения поля допуска на линейный размер между отверстиями заготовки один из установочных пальцев выполняют срезанным. Пальцы могут быть постоянными и сменными, с буртиком и без буртика

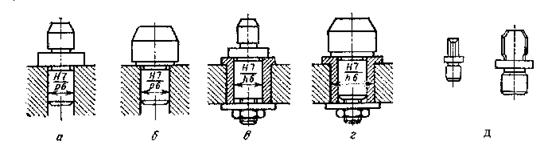

Рис. 11. Установочные пальцы: а - цилиндрический с буртиком постоянный, б - цилиндрический без буртика постоянный, в - цилиндрический с буртиком сменный, г - цилиндрический без буртика сменный, д - срезанный с буртиком постоянный

Рис. 12. Схема установки заготовки на два пальца и плоскость

Рис. 13. Схема увеличения зазора при срезанном пальце: S1 - зазор при цилиндрическом пальце, S2 - зазор при срезанном пальце

Чтобы уменьшить погрешность базирования, исключить зазоры в соединении «базовое отверстие заготовки - установочный палец приспособления», а также в случаях использования в качестве черновой базы необработанных отверстий, применяют схему установки на плоскость и плавающие (подвижные) конические пальцы.

Рис. 14. Установка на плавающие конические пальцы: 1 - заготовка, 2 - конический, 3 - срезанный конический палец, 4 - пружина
