Детализирующая диаграмма представлена на рисунке 36.

Детализирующая диаграмма содержит накопители, внешние объекты, потоки данных.




Анализ информационных потоков показывает, что в модели должны быть три накопителя (рис.36):

- накопитель CLIENT, в котором должны храниться сведения о покупателях

CLIENT NUM Идентификатор

CLIENT NAME Фамилия (название)

CLIENT ADDRESS Адрес

CLIENT DOLG Долг покупателя



- накопитель COMPL для хранения информации об имеющихся комплектующих на складе

COMPL NUM Идентификатор

COMPL TYPE Тип

COMPL NAME Название

COMPL PARAM Параметры

COMPL PRICE Цена

COMPL QTY Количество на складе



- накопитель DOGOV, в котором должна храниться информация о заключенных договорах с покупателями. При этом надо учитывать, что в каждом договоре должен быть указан перечень покупаемых комплектующих

DOGOV NUM Идентификатор договора

CLIENT NUM Идентификатор покупателя

DOGOV KIND Вид оплаты

DOGOV DATE Дата оплаты

DOGOV PROPL Предоплата (Сумма)

DOGOV SUM Сумма договора

CONTENT NUM Идентификатор перечня покупаемых комплектующих

COMPL NUM Идентификатор комплектующих

CONTENT QTY Количество покупаемых комплектующих

CONTENT SUM Себестоимость покупаемых комплектующих



Кроме того, с каждым накопителем необходимо связать структуру данных, которые будут в них храниться. На этом этапе следует определить все сущности и их атрибуты.

С накопителем CLIENT следует связать сущность CLIENT (табл. 23).

Таблица 23 Сущность CLIENT

Кодированные имена атрибутов

CLNUM

CLNAME

CLADDRESS

CLDOLG



С накопителем COMPL необходимо связать сущность COMPL(табл. 23).

Таблица 23 Сущность COMPL



Кодированные имена атрибутов

CMNUM

CMNAME

CMTYPE

CMPARAM

CMPRICE

СMQTY



С накопителем DOGOV следует связать две сущности – DOGOV и CONTENT (табл. 24), при этом сущность CONTENT необходимо сделать слабой, т. к. перечень приобретаемых комплектующих не может существовать без (наличия) договора. Поэтому в структуре данных DOGOV необходимо предусмотреть подструктуру CONTENT.

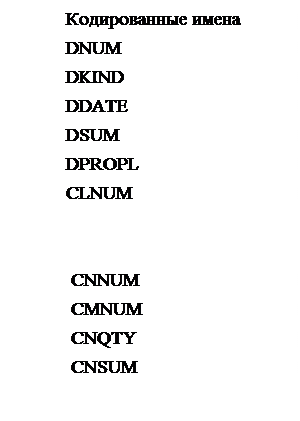

Таблица 24 Сущность DOGOV





После определения указанных выше объектов модели необходимо запустить на выполнение SILVERRUN-BPM и создать в нем концептуальную модель данных.
