Контроль червячных колес и червяков

При контроле червячных колес и червяков проверяют следующие основные параметры:

- биение базового торца (до нарезания зубьев) – с помощью индикатора и оправки в центровом приспособлении

- отклонение основного шага – шагомером (рисунок 14.3,а )

- накопленную погрешность окружного шага – измерением окружных шагов последовательно по всем зубьям

- разность окружных шагов – по разности расстояний между любыми окружными шагами по основной окружности колеса (рисунок 14.3, б)

- погрешность профиля

- толщину зуба по начальной окружности – оптическим методом и штангензубомером ( рисунок14.3,в)

- смещение исходного контура – тангенциальным зубомером (рисунок 14.3,г)

- радиальное биение зубчатого венца – на специальном приборе с помощью ролика или шарика (рисунок 14.3, д)

Правильность зацепления проверяют по шуму с помощью эталонных звуковых приборов.

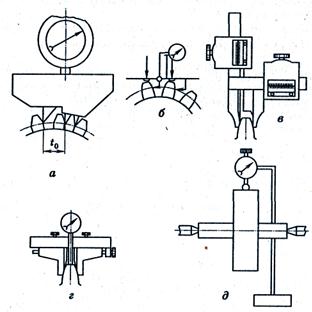

Рисунок 14.3 – Методы контроля зубчатых колес
